Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A

3-pólový stykač Siemens, typicky používaný na spínanie elektrických motorov alebo iných priemyselných záťaží.

Ilustračný obrázok

Otvorená rozvodná skriňa zobrazuje rôzne elektrické komponenty a zapojenia, usporiadané vo vertikálnych radoch.

Výkres rozloženého pohľadu na mäkký štartér so zvýraznenými komponentmi: sada pripojení, kryty svoriek, napájacia svorka, ventilátor.

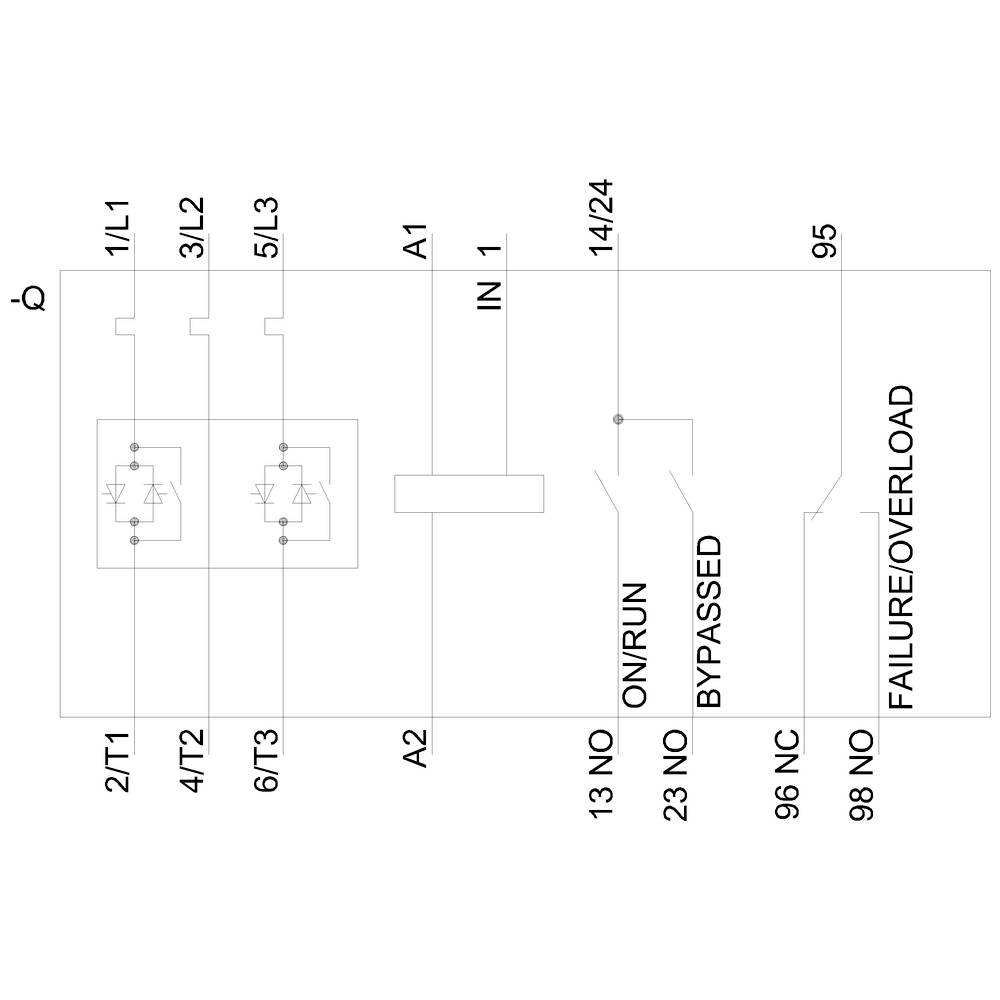

Schéma elektrického riadiaceho obvodu so vstupmi, výstupmi a označeniami ako 'ZAPNUTÉ/CHOD', 'ODPOJENÉ', 'PORUCHA/PREŤAŽENIE'

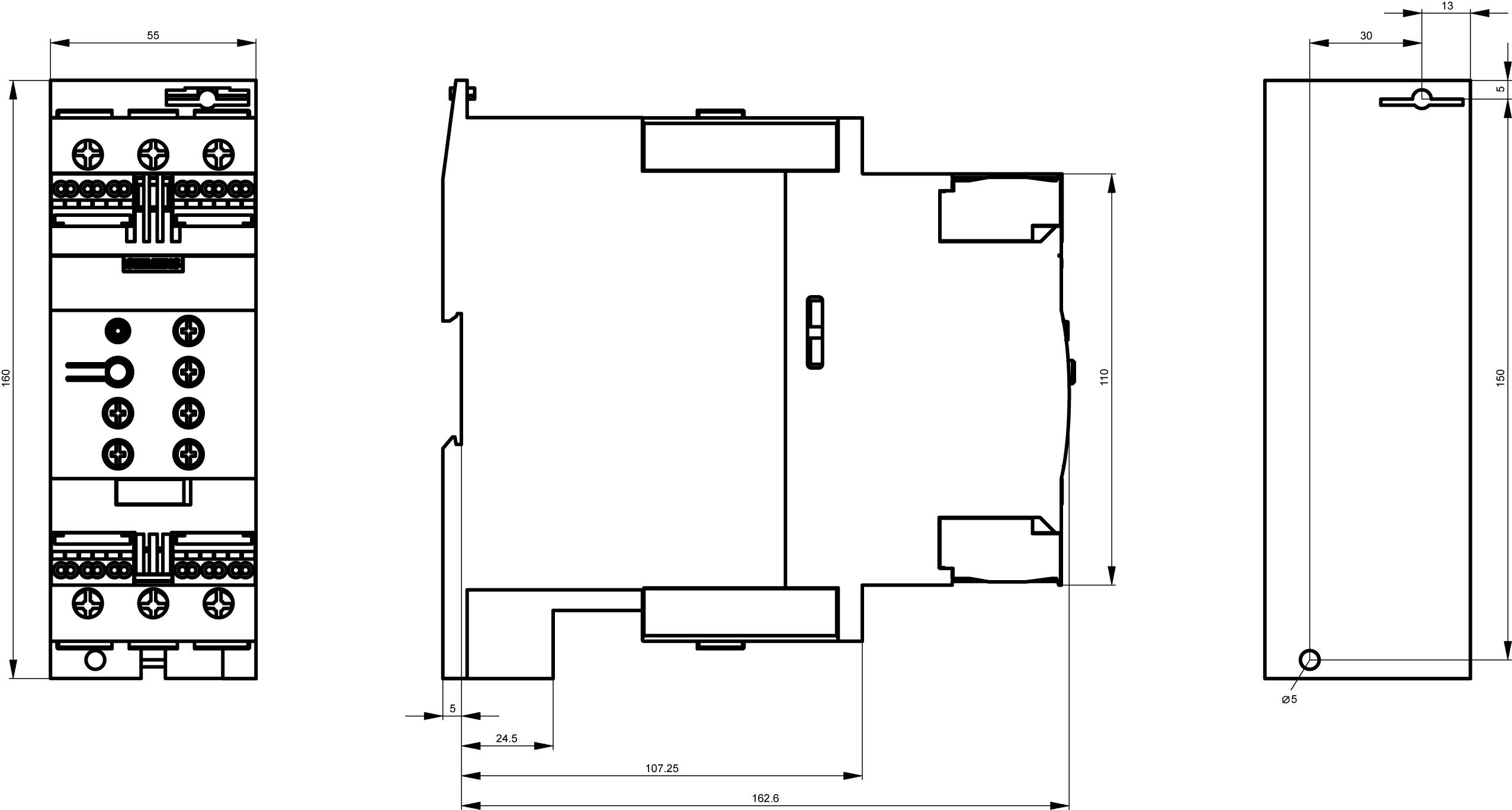

Technický výkres elektrického komponentu vrátane pohľadu spredu a z boku s rozmermi.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (755,28 € / kus)

755,28 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 45 A

Výkon motora pri 400 V: 22 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40362BB14

Menovitý prúd: 45 A

Menovitý prúd - filter: 45 A

Typ: 3RW4036-2BB14

Výkon motora pri 230 V / 400 V: 22 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1705015 Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1705015 Siemens 3RW4036-2BB14 3RW40362BB14 soft startér Výkon motora pri 400 V 22 kW 480 V Menovitý prúd 45 A

Popis

Softštartér SIRIUS S2 45 A, 22 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Pružinové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
