Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motora pri 400 V 37 kW 600 V Menovitý prúd 72 A

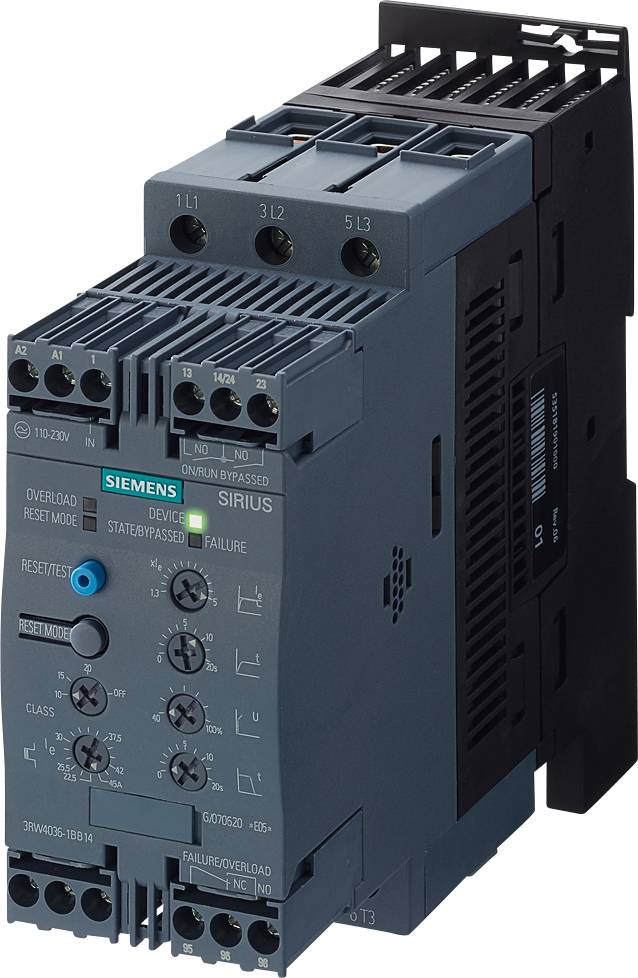

'Zariadenie Siemens Sirius, pohľad spredu. Zobrazuje tlačidlá a ovládacie panely, ktoré sa používajú na riadenie a konfiguráciu.'

Otvorená rozvodná skriňa s viacerými radmi elektronických komponentov a káblov, usporiadaných a farebne označených.

Výkres rozloženého pohľadu na 3RV40 soft štartér s očíslovanými komponentmi: spojovacie diely, kryty, napájacie svorky a ventilátor.

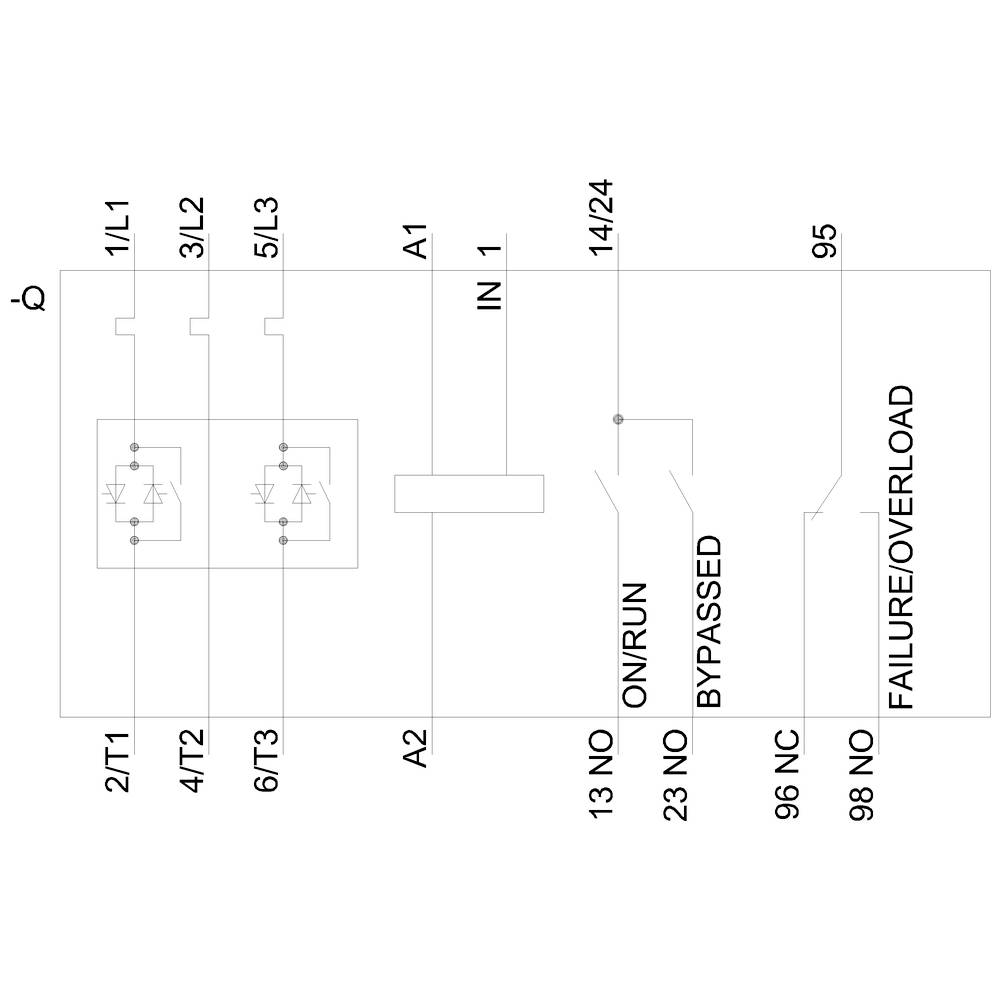

Schéma elektromotora s popiskami: 2T1, 4T2, 6T3, IN 1, PORUCHA/PREŤAŽENIE. Zobrazuje elektrické obvody a pripájacie body.

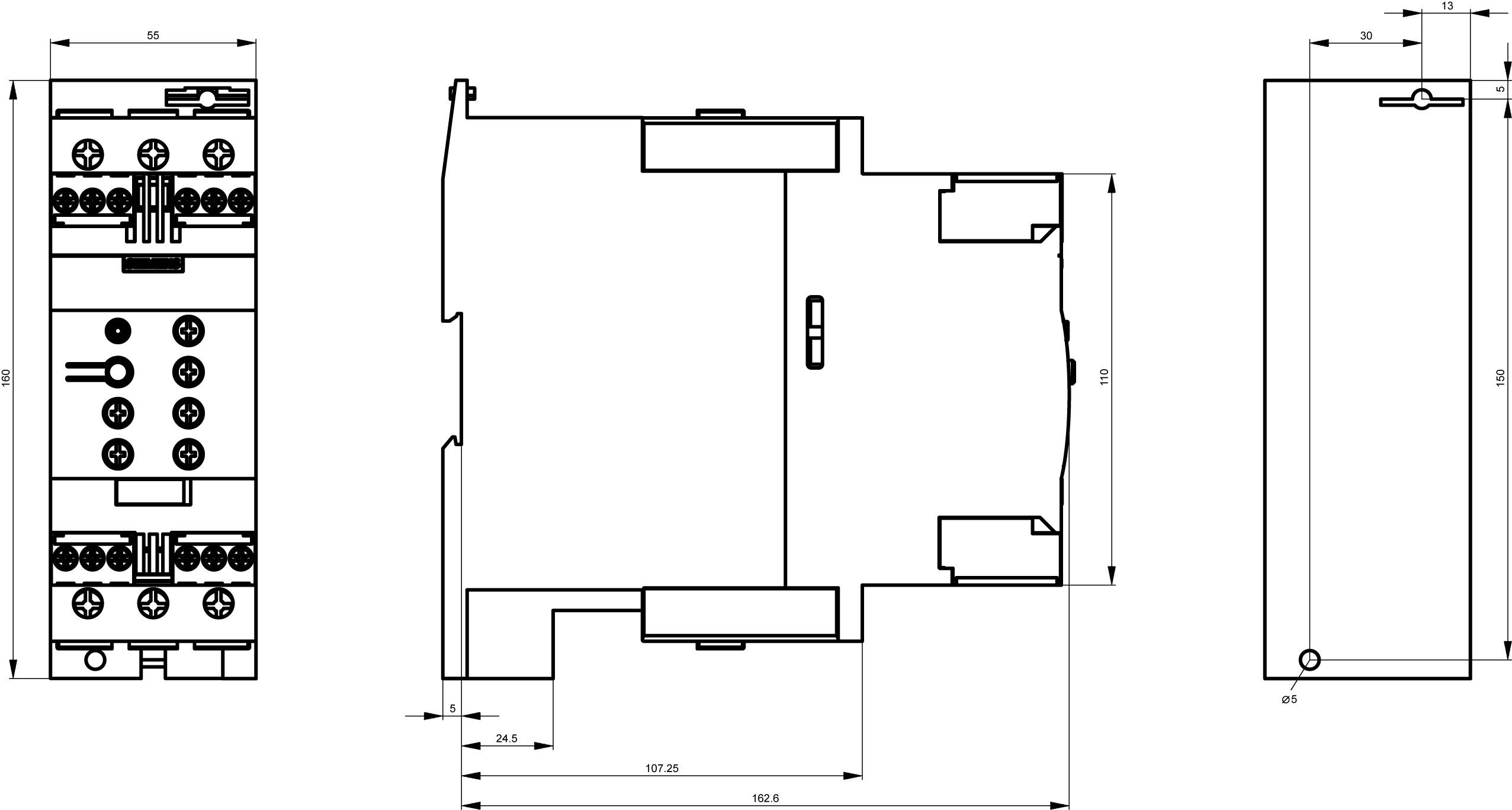

'Technický výkres elektronického zariadenia s pohľadom spredu, z boku a zhora. Rozmery a pripojenia sú označené.'

1/5

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 191,06 € / kus)

1 191,06 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 72 A

Výkon motora pri 400 V: 37 kW

Menovité napätie: 600 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40381BB15

Menovitý prúd: 72 A

Menovitý prúd - filter: 72 A

Typ: 3RW4038-1BB15

Výkon motora pri 230 V / 400 V: 37 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP00

: Other

: 72 A

: 37 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motora pri 400 V 37 kW 600 V Menovitý prúd 72 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 soft startér Výkon motora pri 400 V 37 kW 600 V Menovitý prúd 72 A

Popis

Softštartér SIRIUS S2 72 A, 45 kW / 500 V, 40 ° C 400-600 V AC, 110-230 V AC / DC Skrutkové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
