Siemens 3RW4046-1TB04 3RW40461TB04 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

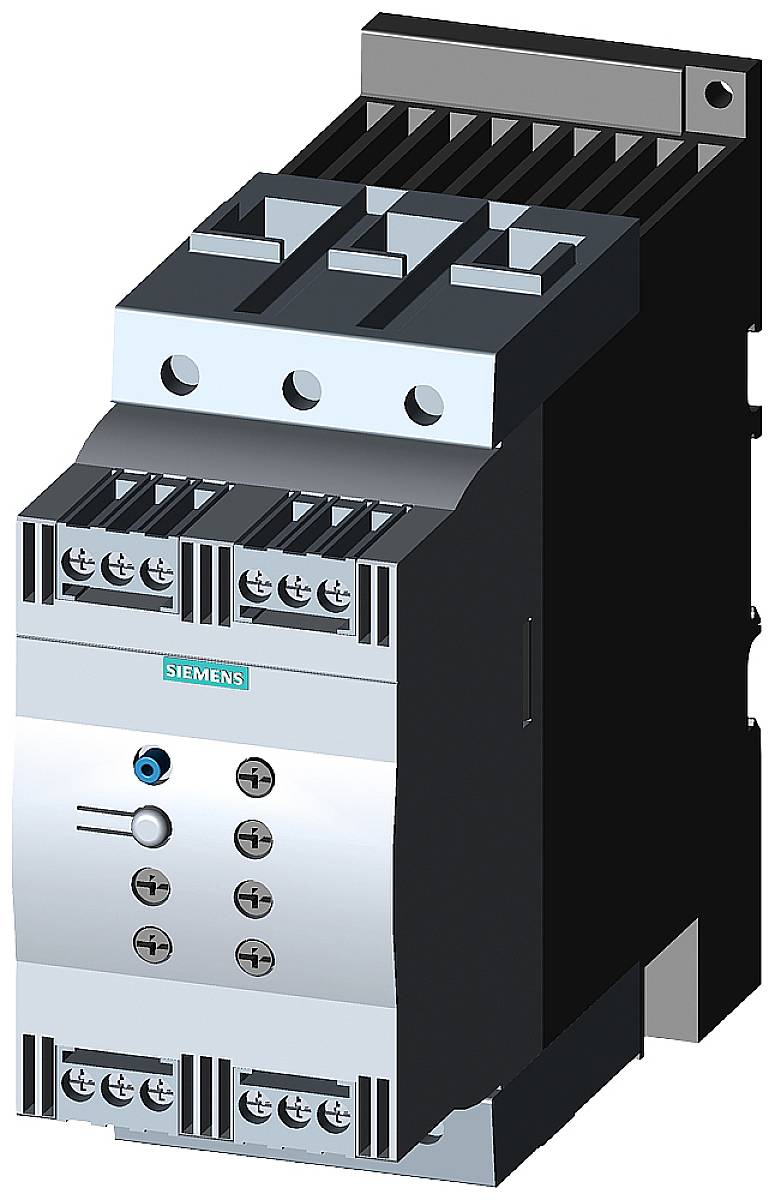

Stykač od Siemensu, ktorý sa typicky používa v elektrických ovládacích systémoch na bezpečné spínanie vysokých prúdov.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje usporiadané rozmiestnenie elektrických komponentov a káblov.

Výkres rozloženého pohľadu na jemný štartér 3RW40 s vyznačenými komponentmi a ich popisom. Hlavné komponenty sú výkonový spínač, pripájacie svorky, napájacie svorky a ventilátor.

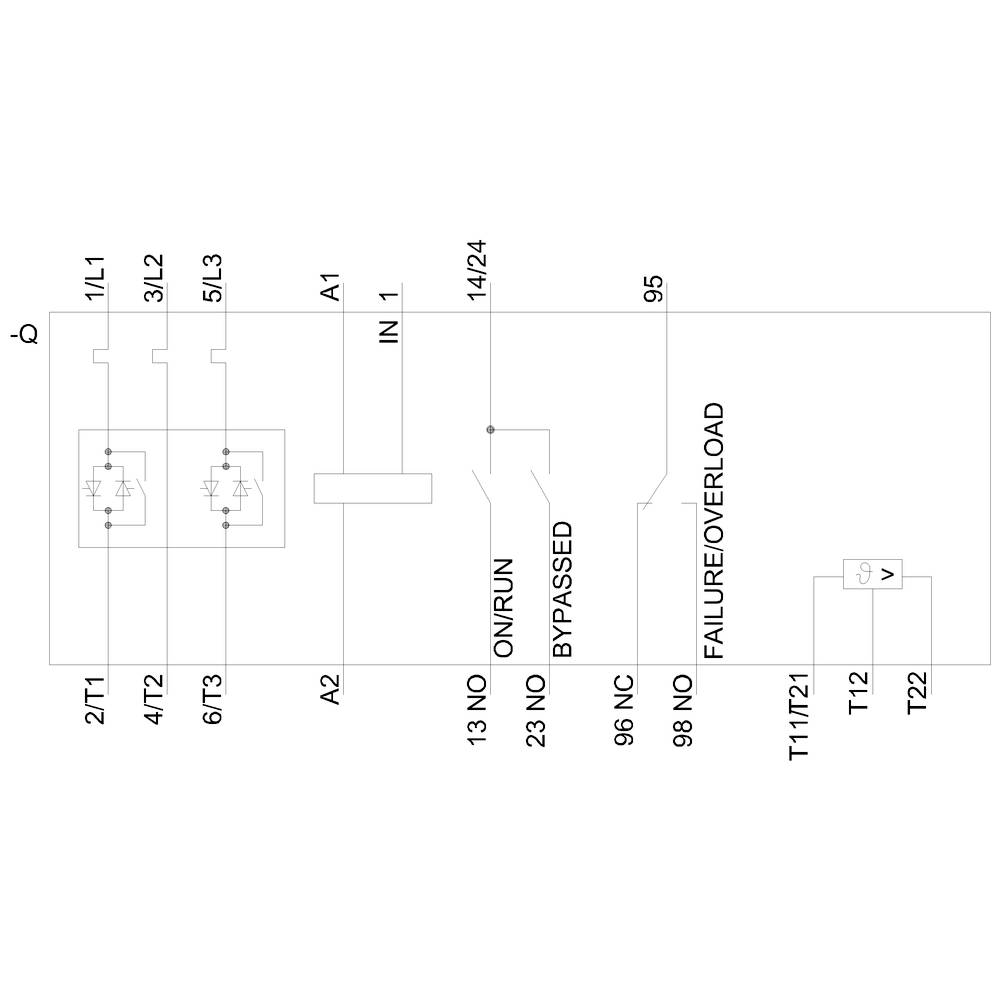

Schéma elektrického riadiaceho obvodu s rôznymi spínacími komponentmi vrátane relé a spínačov, ktoré indikujú prevádzkový stav.

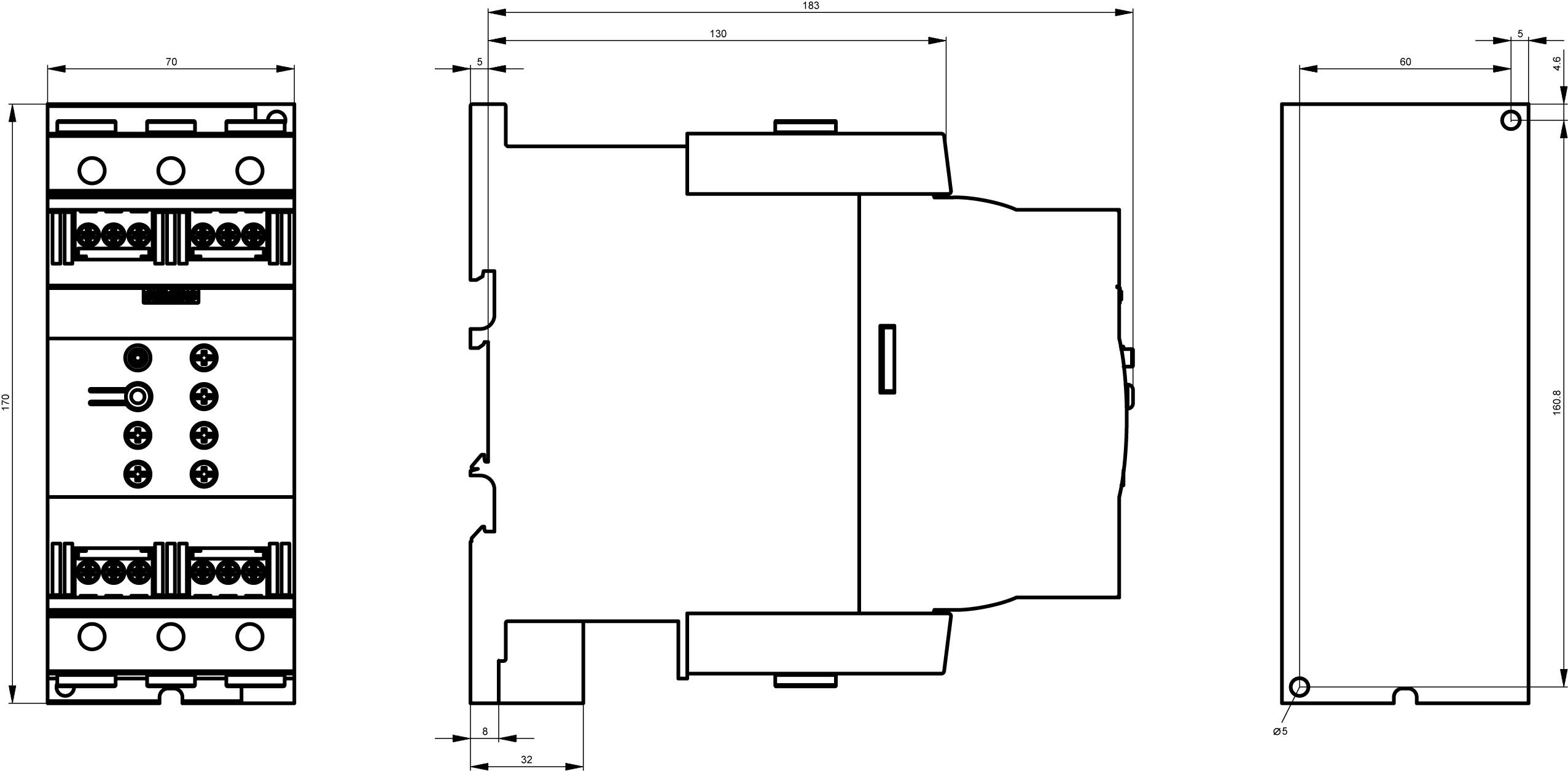

Technický výkres elektrického komponentu s pohľadom spredu, zboku a zhora. Rozmery a montážne detaily sú znázornené.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (1 280,49 € / kus)

1 280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 200-480 V/AC

Kategória výrobku: soft startér

Pripojovacie prúd: 80 A

Výkon motora pri 400 V: 45 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40461TB04

Menovitý prúd: 80 A

Menovitý prúd - filter: 80 A

Typ: 3RW4046-1TB04

Výkon motora pri 230 V / 400 V: 45 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: skrutková svorka

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747668 Siemens 3RW4046-1TB04 3RW40461TB04 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747668 Siemens 3RW4046-1TB04 3RW40461TB04 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

Popis

Softštartér SIRIUS S3 80 A, 45 kW / 400 V, 40 ° C AC 200 - 480 V, AC / DC 24 V skrutkové svorky Ochrana termistorového motora Softštartér SIRIUS 3RW40 pre štandardné aplikácie na plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
