Siemens 3RW4046-2BB15 3RW40462BB15 soft startér Výkon motora pri 400 V 45 kW 600 V Menovitý prúd 80 A

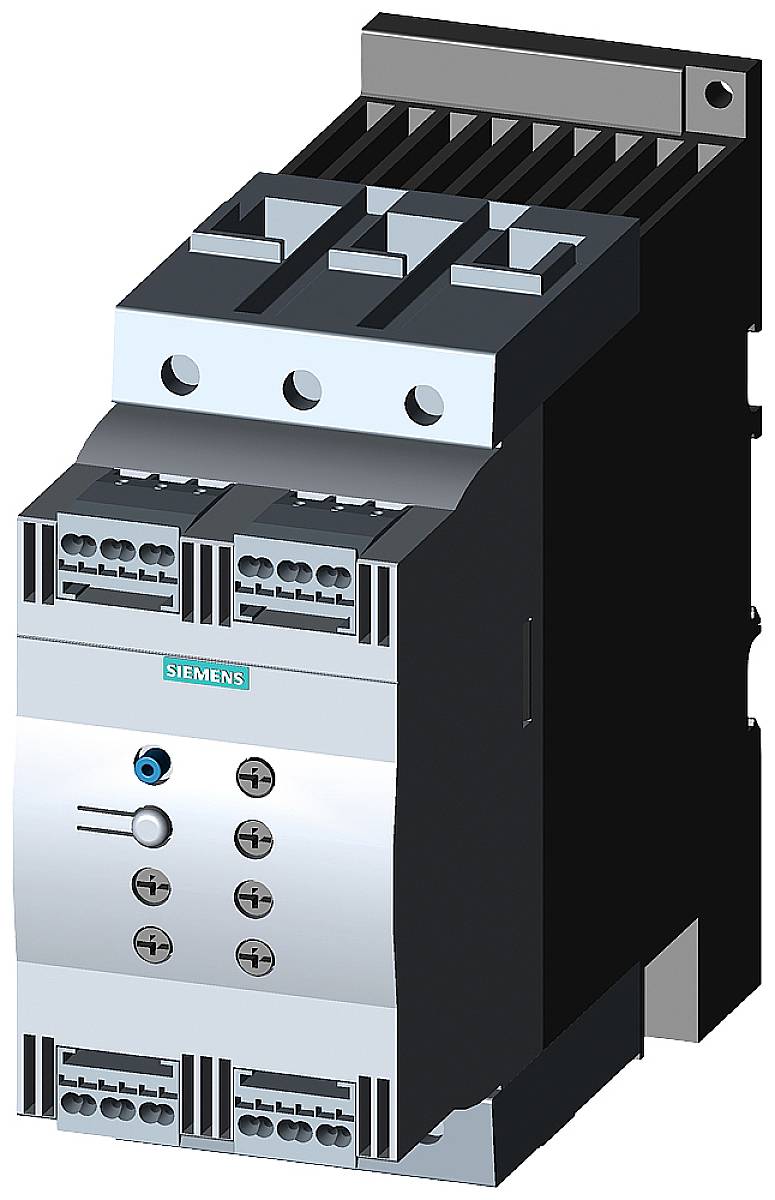

Elektronický stykač od spoločnosti Siemens, ktorý sa používa v priemyselných zariadeniach na ovládanie elektrických záťaží.

Ilustračný obrázok

Otvorená rozvodná skriňa zobrazuje rôzne elektrické komponenty a zapojenia namontované na viacerých úrovniach.

Výkres rozloženého softstartéra 3RW40: svorky káblov, napájacia svorka, ventilátor, plombovateľný kryt a svorka ochranného vodiča.

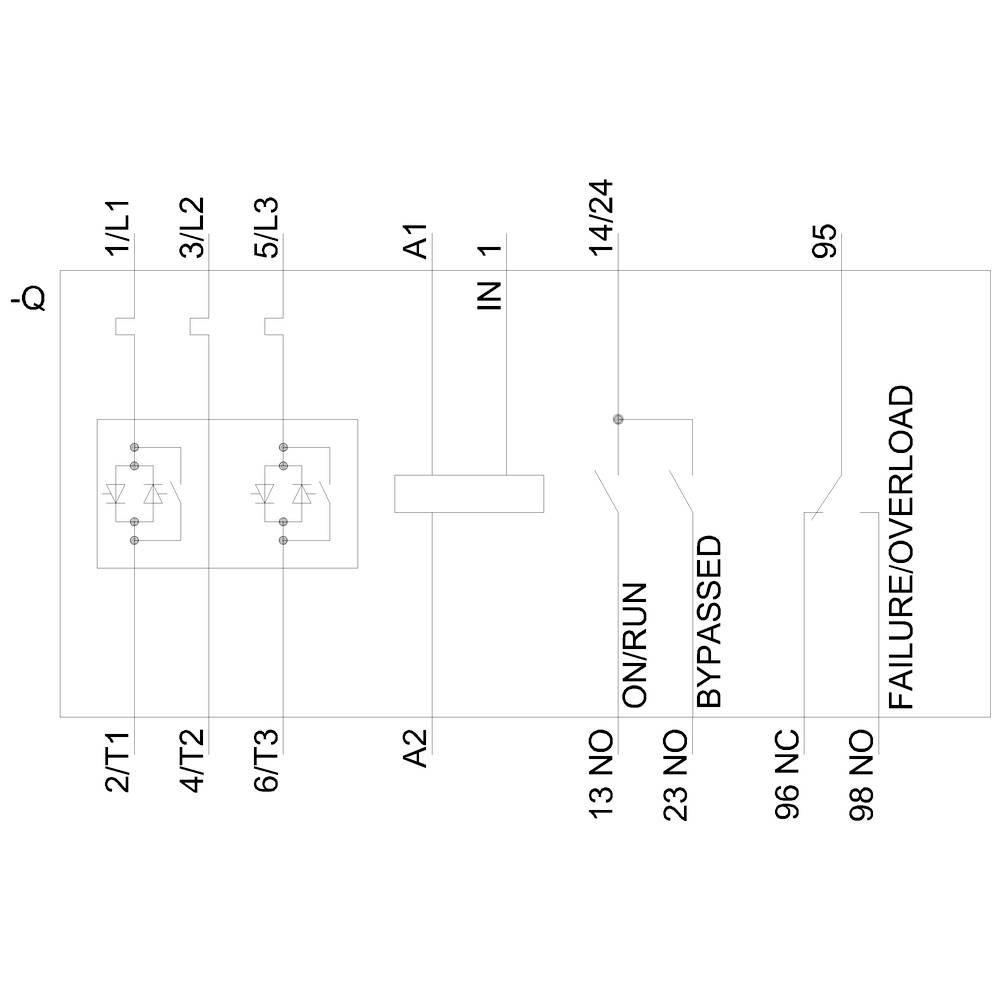

Diagram elektrického spínacieho schématu: zobrazuje svorky T1 až T3, L1 až L3, A1, A2. Označené sú ON/RUN, BYPASSED a FAILURE/OVERLOAD.

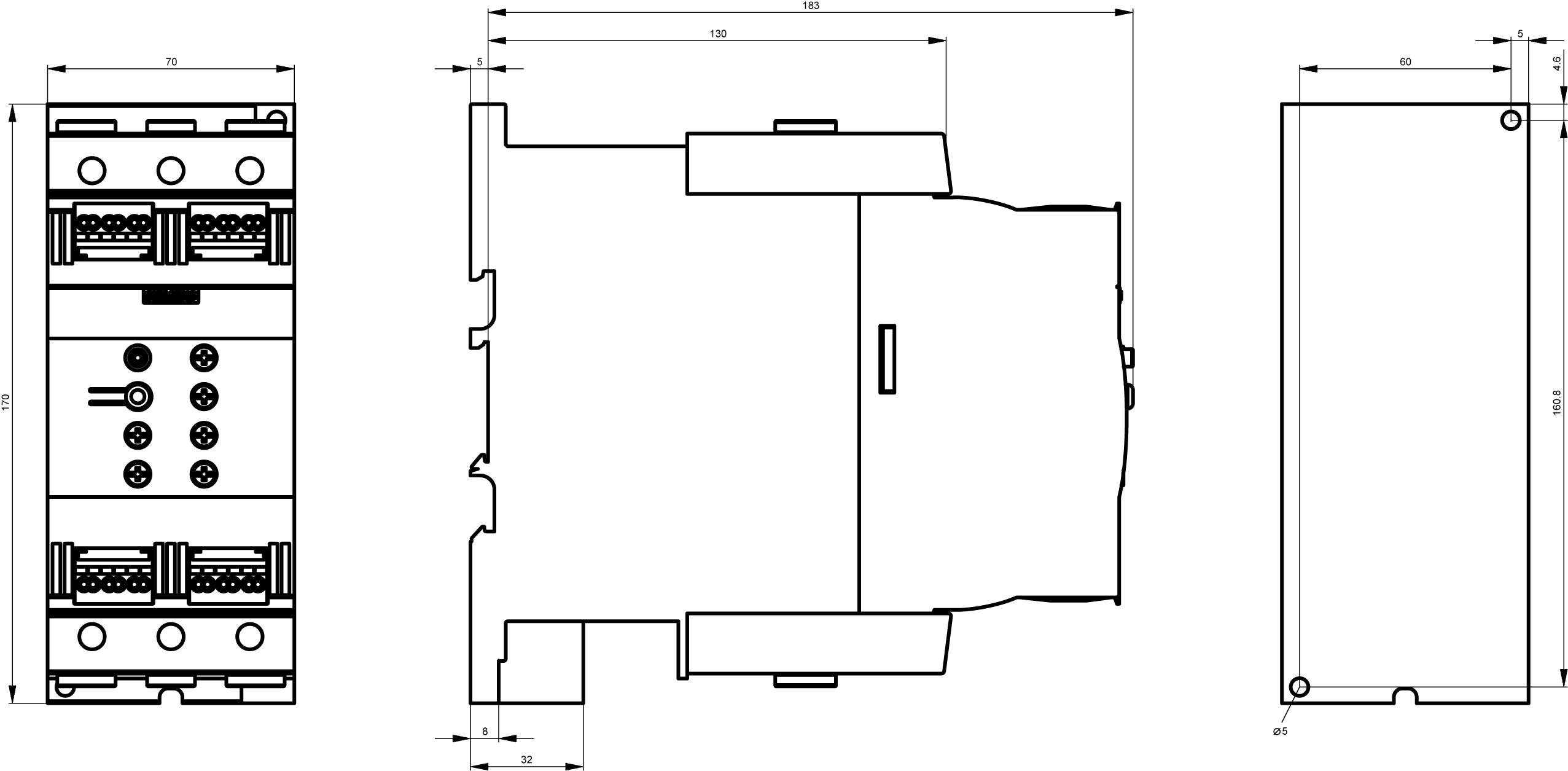

Technický výkres elektronického zariadenia s pohľadom spredu, zboku a zhora vrátane podrobných rozmerov.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 353,66 € / kus)

1 353,66 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 80 A

Výkon motora pri 400 V: 45 kW

Menovité napätie: 600 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40462BB15

Menovitý prúd: 80 A

Menovitý prúd - filter: 80 A

Typ: 3RW4046-2BB15

Výkon motora pri 230 V / 400 V: 45 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP00

: Other

: 80 A

: 45 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747672 Siemens 3RW4046-2BB15 3RW40462BB15 soft startér Výkon motora pri 400 V 45 kW 600 V Menovitý prúd 80 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747672 Siemens 3RW4046-2BB15 3RW40462BB15 soft startér Výkon motora pri 400 V 45 kW 600 V Menovitý prúd 80 A

Popis

Softštartér SIRIUS S3 80 A, 55 kW / 500 V, 40 ° C AC 400 - 600 V, AC / DC 110 - 230 V Pružinové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie na plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
