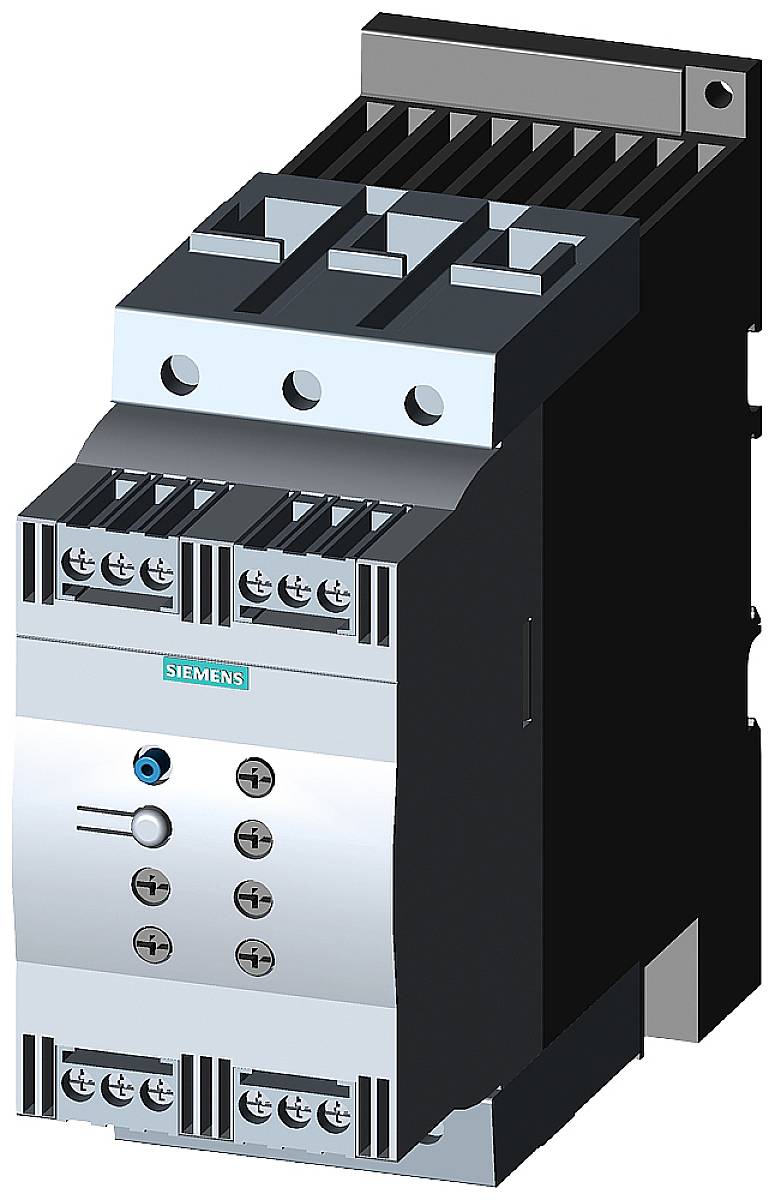

Siemens 3RW4047-1BB05 3RW40471BB05 soft startér Výkon motora pri 400 V 55 kW 600 V Menovitý prúd 106 A

Elektrický stykač značky Siemens, používaný na riadenie vysokovýkonných strojov v priemyselných aplikáciách.

Ilustračný obrázok

Otvorená rozvádzačová skriňa plná elektrických komponentov, káblov a poistiek, určená na riadenie a distribúciu elektrickej energie.

'Rozložený pohľad na soft štartér 3RV40 s číslovanými komponentmi: výkonový konektor, kryt svoriek, montážna súprava a ventilátor.'

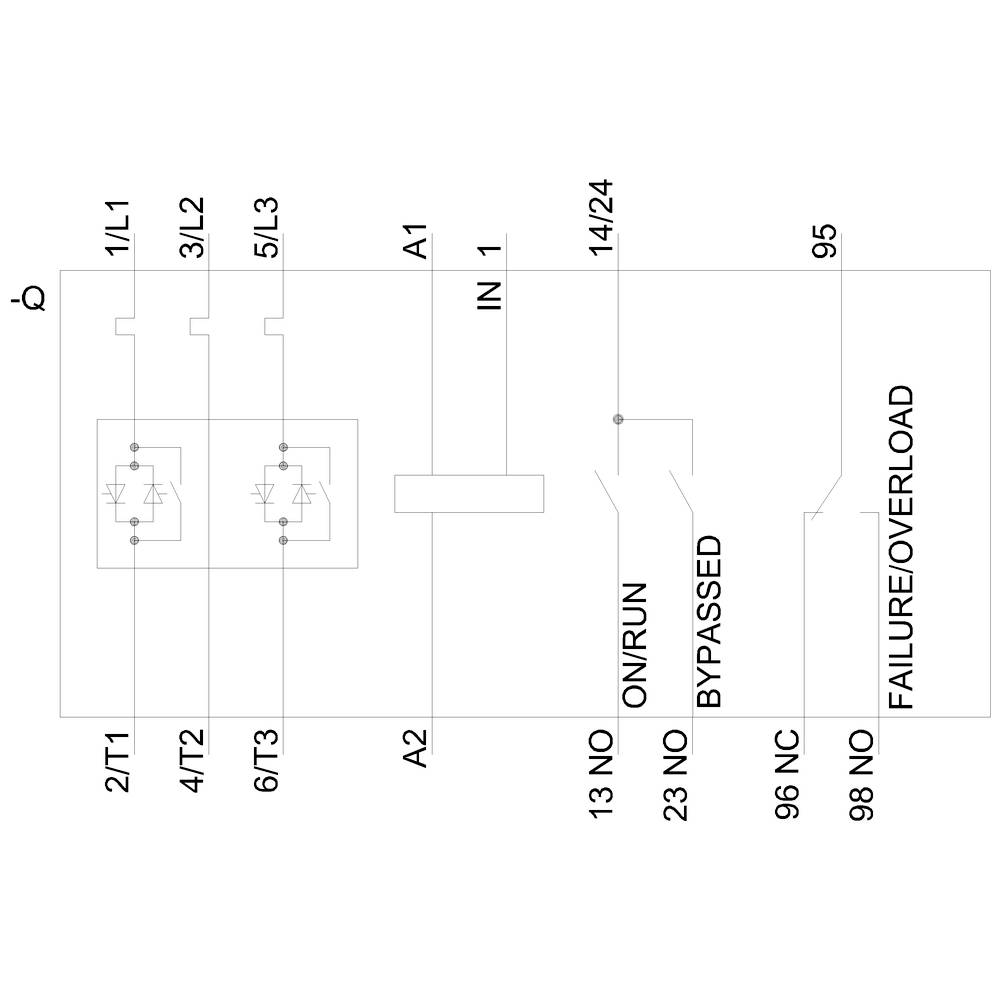

Schematické znázornenie elektrického zapojenia s viacerými vodičovými prepojeniami, relé a pripojovaciami bodmi.

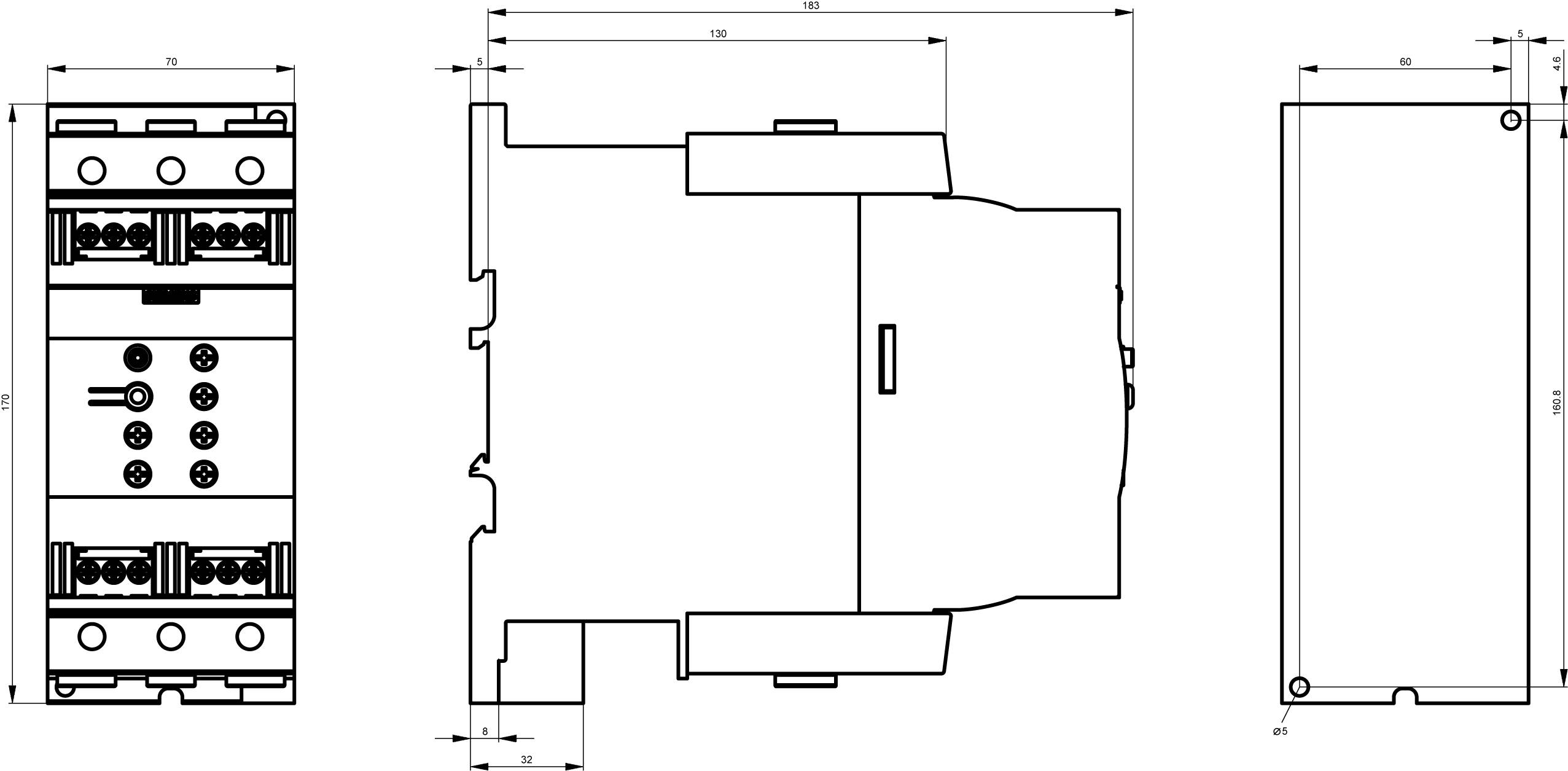

Technický výkres elektronického zariadenia s tromi pohľadmi: predný, bočný a pohľad zhora. Rozmery sú uvedené v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (1 459,35 € / kus)

1 459,35 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: AC 400-600 V

Kategória výrobku: soft startér

Výkon motora pri 400 V: 55 kW

Menovité napätie: 600 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40471BB05

Menovitý prúd: 106 A

Menovitý prúd - filter: 106 A

Typ: 3RW4047-1BB05

Výkon motora pri 230 V / 400 V: 55 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: skrutková svorka

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 55 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747675 Siemens 3RW4047-1BB05 3RW40471BB05 soft startér Výkon motora pri 400 V 55 kW 600 V Menovitý prúd 106 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747675 Siemens 3RW4047-1BB05 3RW40471BB05 soft startér Výkon motora pri 400 V 55 kW 600 V Menovitý prúd 106 A

Popis

Softštartér SIRIUS S3 106 A, 75 kW / 500 V, 40 ° C 400 - 600 V AC, 24 V AC / DC skrutkové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
