Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

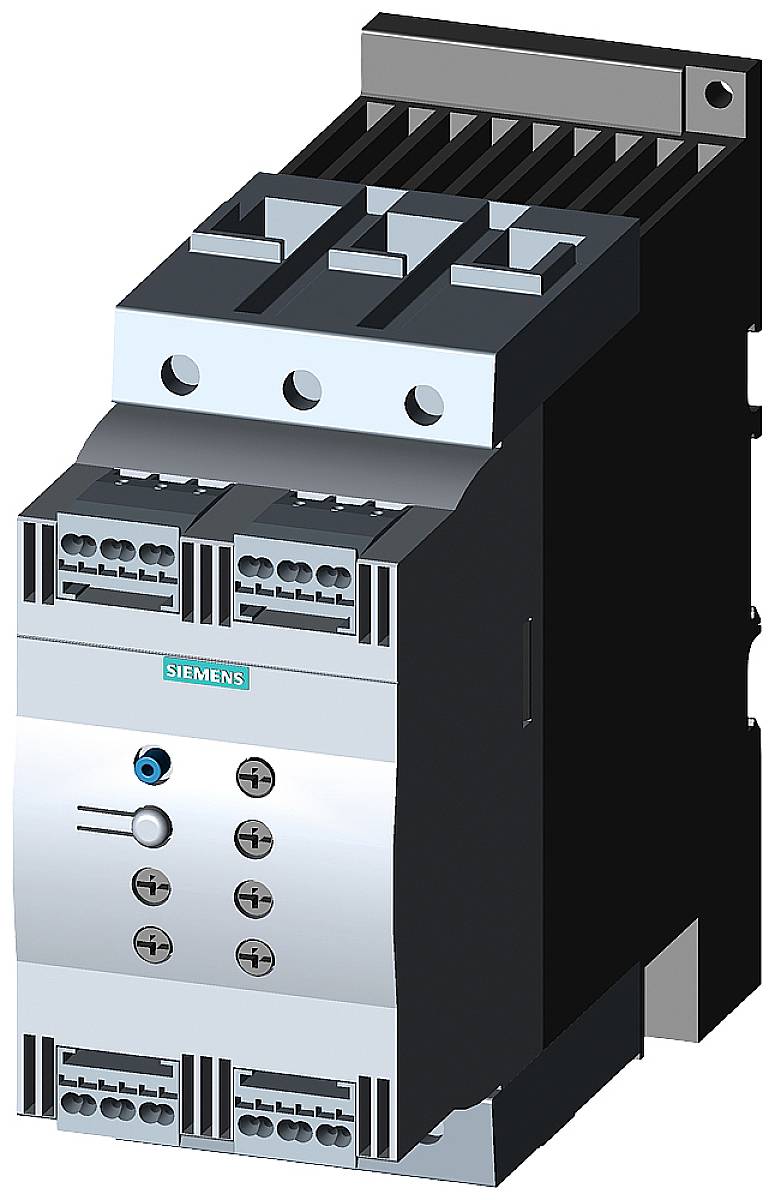

Stýkač Siemens, čierne púzdro s modrou tlačidlovou ovládacou jednotkou a prípojkami, používaný v elektrických rozvádzačoch na riadenie elektrických obvodov.

Ilustračný obrázok

Otvorená sieťová rozvodná skriňa ukazuje rôzne elektronické komponenty a káblové vedenia slúžiace na distribúciu elektriny a dát.

'Výkres rozloženého pohľadu na mäkký štartér 3RV40 s očíslovanými komponentmi: zostava pripojenia, kryty svoriek, napájacia svorka, ventilátor.'

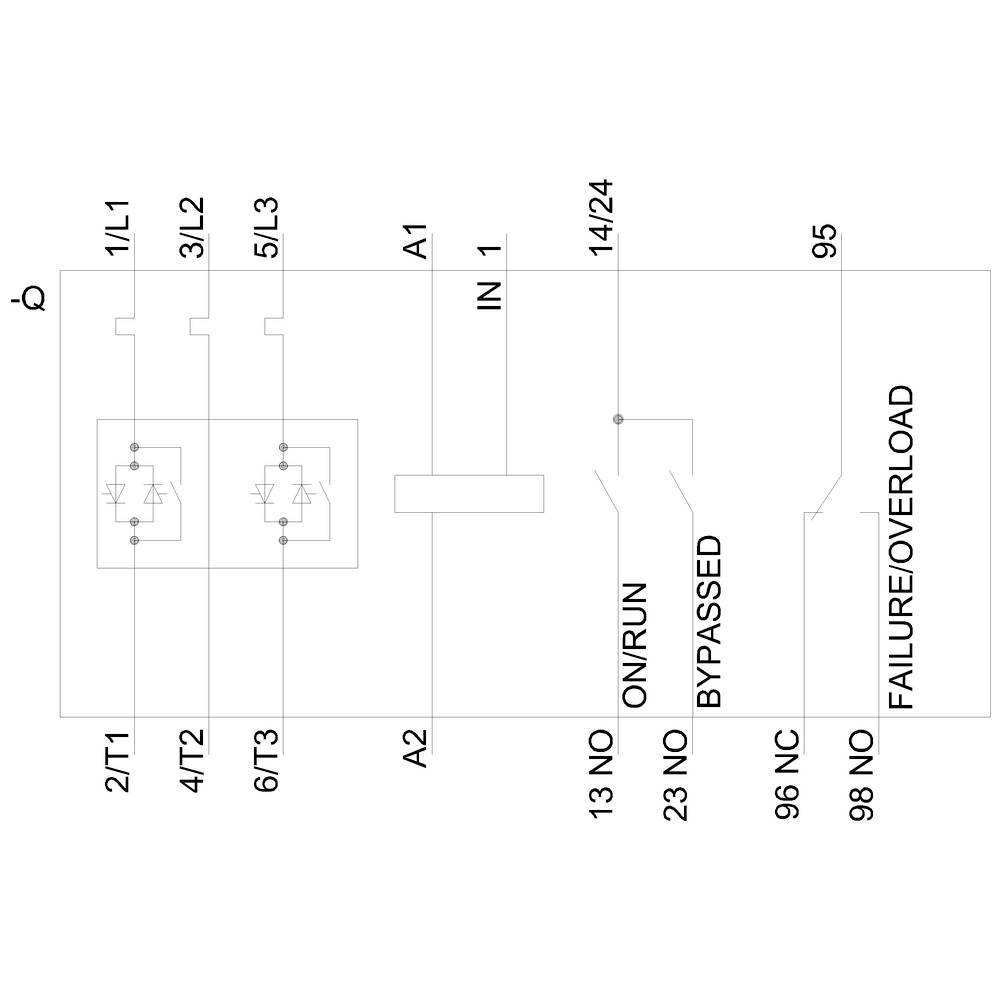

Schématický diagram znázorňuje zapojenie a kontakty elektrického obvodu so značkami pre ZAP/CHOD, OBÍDENÉ a PORUCHA/PREŤAŽENIE.

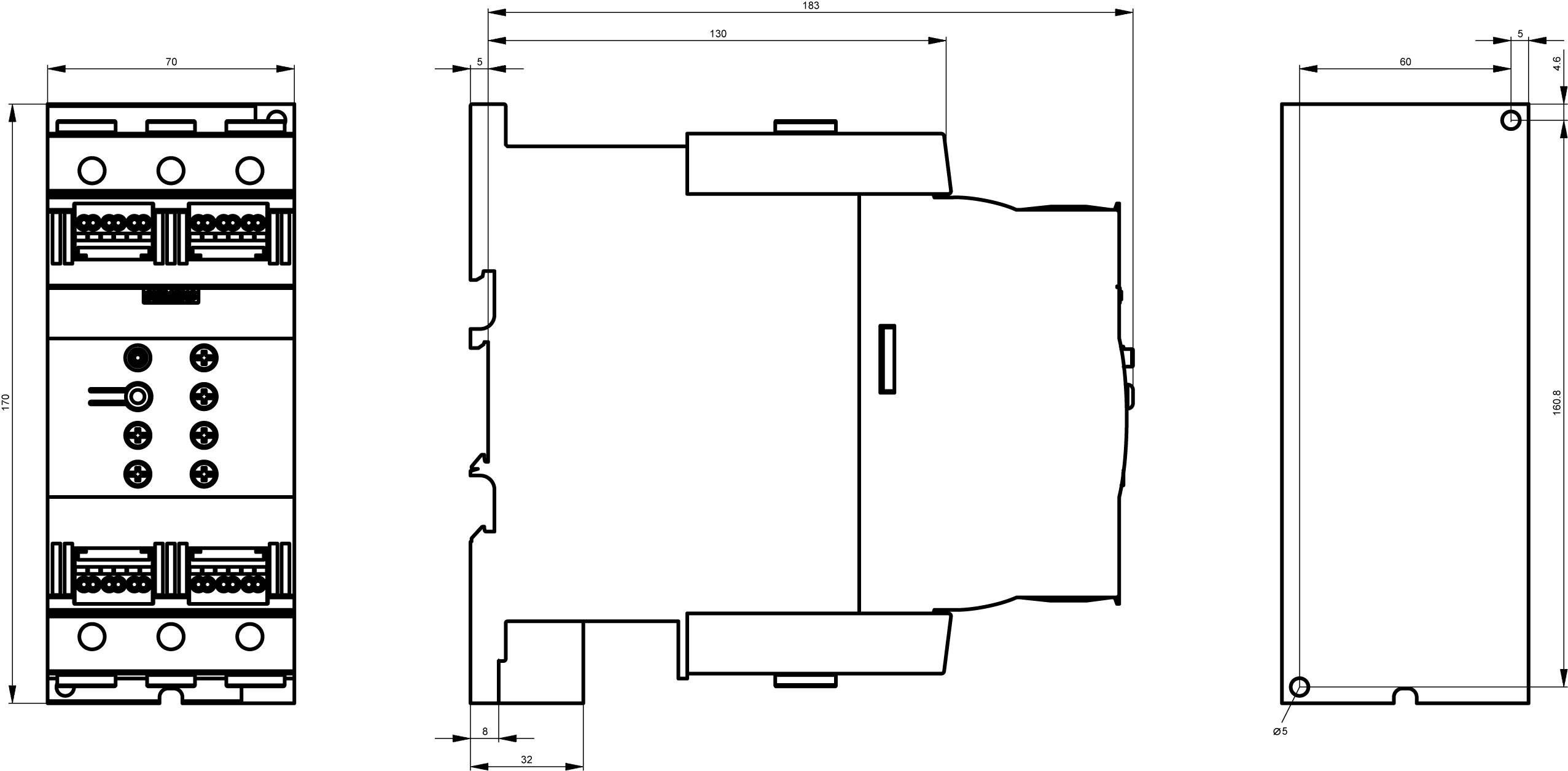

Technický výkres elektrického spínača s rozmermi v troch pohľadoch: predný pohľad, bočný pohľad a pohľad zhora.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Celkom (1 280,49 € / kus)

1 280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 106 A

Výkon motora pri 400 V: 55 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40472BB14

Menovitý prúd: 106 A

Menovitý prúd - filter: 106 A

Typ: 3RW4047-2BB14

Výkon motora pri 230 V / 400 V: 55 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747681 Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747681 Siemens 3RW4047-2BB14 3RW40472BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Popis

Softštartér SIRIUS S3 106 A, 55 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 110-230 V Pružinové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
