Siemens 3RW5055-6TB04 3RW50556TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V M

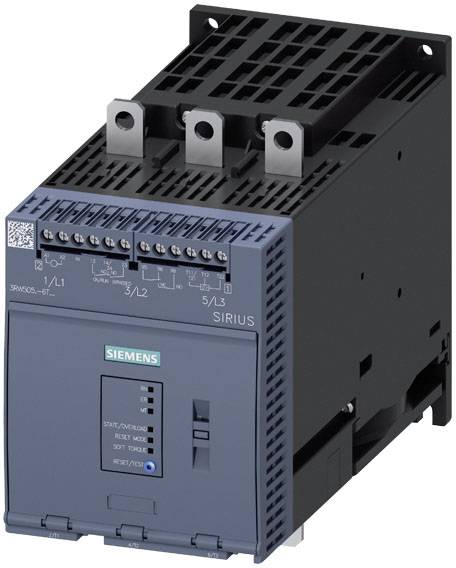

Elektrické zariadenie, soft štartér Siemens Sirius pre riadenie motora, s viacerými svorkami na hornej strane, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Elektrický rozvádzač s viacerými elektrickými obvodmi a káblami, ktorý sa používa na prevádzku a ovládanie priemyselných strojov.

'Diagram rozvádzačového systému s popiskami pre rôzne moduly, kryty svoriek, káblové priechodky a prepojovací kábel.'

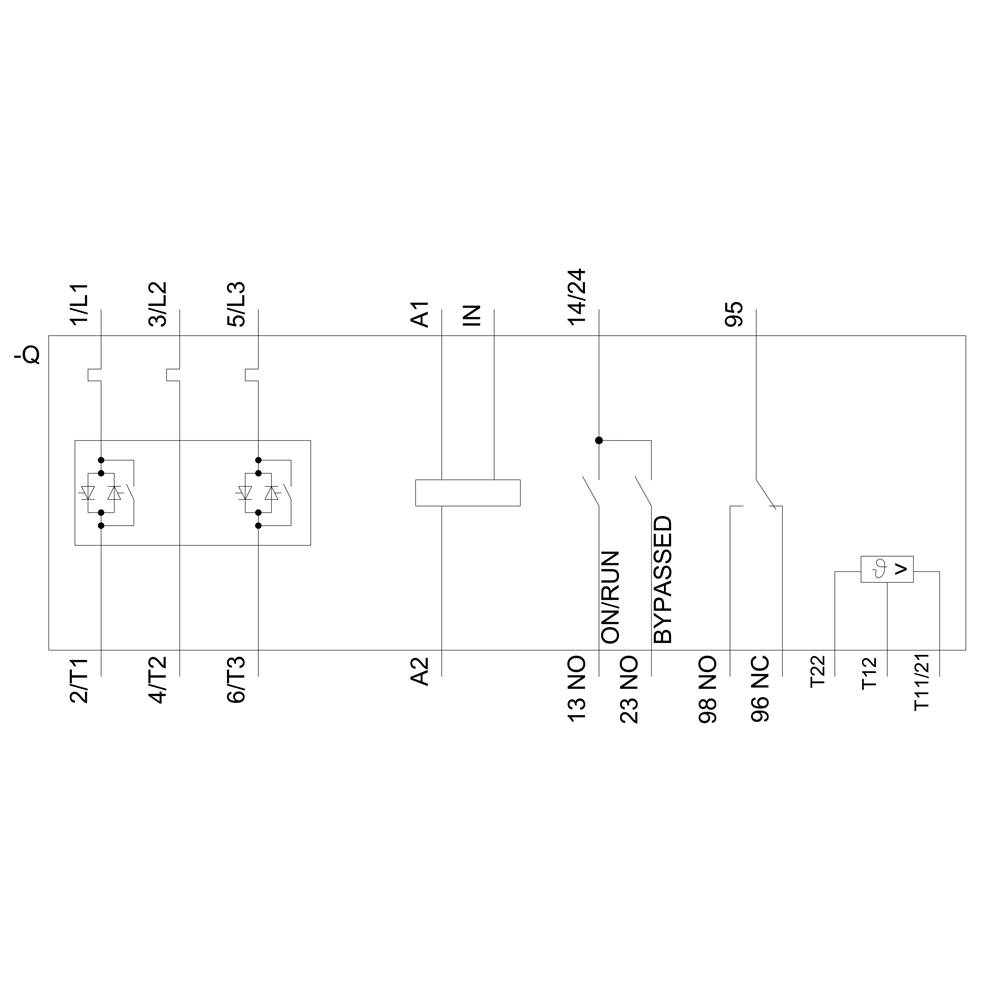

'Schéma zapojenia riadiaceho obvodu s hlavným vypínačom, relé a viacerými pripojovacie bodmi. Vstupy sú L1, L2, L3 a výstupy T1, T2, T3.'

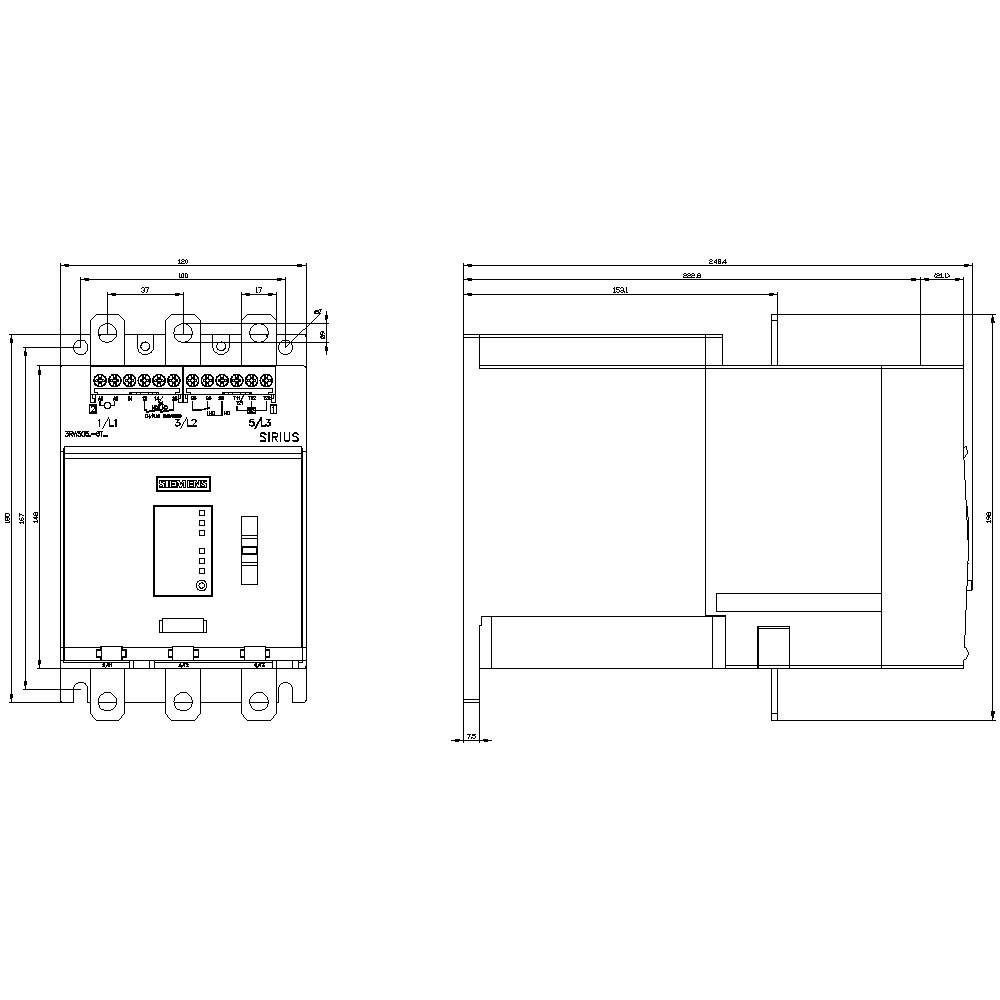

Technický výkres elektrického spínača, pohľad spredu a z boku, s presnými rozmermi a detailmi pripojenia.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Set(y)

Celkom (1 795,93 € / kus)

1 795,93 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet digitálnych vstupov: 1
Konštrukcia ochrany motora: elektronická, vypnutie pri tepelnom preťažení motora
Typ upevnenia: skrutkové zapínanie
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600V
Ochranný druh IP00
Konštrukcia digitálnych výstupov: 2 zapínacie kontakty (NO) / 1 prepínací kontakt (CO)
Veľkosť softštartéra: S6

Napätie motora: 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 143 A

Výkon motora pri 230 V: 37 kW

Výkon motora pri 400 V: 75 kW

Menovité napätie: 200 V
480 V

Prevedenie: Variant produktu: AC/DC 24 V

Číslo výrobcu: 3RW50556TB04

Menovitý prúd: 143 A

Menovitý prúd - filter: 143 A

Typ: 3RW5055-6TB04

Výkon motora pri 230 V / 400 V: 75 kW

Doba dobehu: 20 s

Rozmer.: (š x v x h) 120 x 198 x 249 mm

Pripojenie: skrutková svorka

Šírka: 120 mm

V: 198 mm

Hĺbka: 249 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Menovité napätie

Siemens "delete" soft startér Výkon motora pri 400 V 1.1 kW Výkon motora pri 230 V 0.55 kW 200 V, 400 V Menovitý prúd 3 A

Objednávacie číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Na stiahnutie

Datasheet

Datasheet 2864157 Siemens 3RW5055-6TB04 3RW50556TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V M

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864157 Siemens 3RW5055-6TB04 3RW50556TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V M

Popis

Softštartér SIRIUS 200-480 V 143 A, AC/DC 24 V skrutkové svorky Termistorový vstup SIRIUS 3RW50 Basic Performance softštartér pre jednoduché aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Inovatívna funkcia Soft-Torque zaisťuje jemné rozbehnutie motora. S integrovaným diaľkovým resetom môžete rýchlo a jednoducho opraviť poruchy na diaľku. Celosvetové schválenia (napr. IEC a UL/CSA) aj pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex).
Softštartéry Basic Performance 3RW50 sú dostupné pre siete do 600 V vo výkonovom rozsahu do 315 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Pre analógový výstup a termistorovú ochranu motora sú k dispozícii rôzne varianty zariadení.
Voliteľné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. Na inštaláciu do dverí rozvádzača sú k dispozícii rôzne moduly HMI.
Softštartéry 3RW50 nahrádzajú osvedčenú sériu 3RW40 (veľkosti S6 až S12).
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.

Tento text bol preložený strojovo.
