Siemens 3RW5248-6TC05 3RW52486TC05 soft startér Výkon motora pri 400 V 315 kW Výkon motora pri 230 V 160 kW 200 V, 600 V

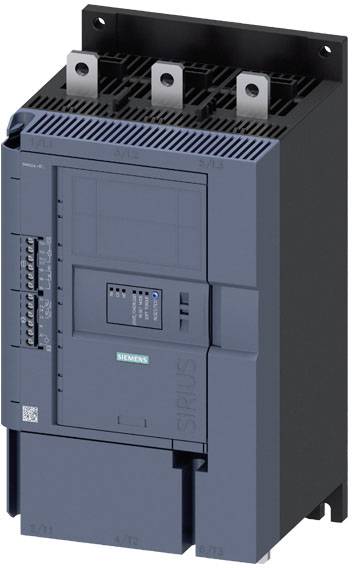

Elektrický rozvádzač s firemným logom, v modrej farbe, so svorkami na hornej strane, ovládacími prvkami a displejom na prednej strane.

Ilustračný obrázok

Rozvádzač s viacerými káblami a elektrickými komponentmi v usporiadanom rozložení, typicky pre priemyselné aplikácie.

Výbuchový pohľad na elektrické spínacie zariadenie s hlavným modulom v strede a príslušenstvom, ako sú HMI moduly, sklopný kryt a montážne sady, očíslované a prepojené linkami.

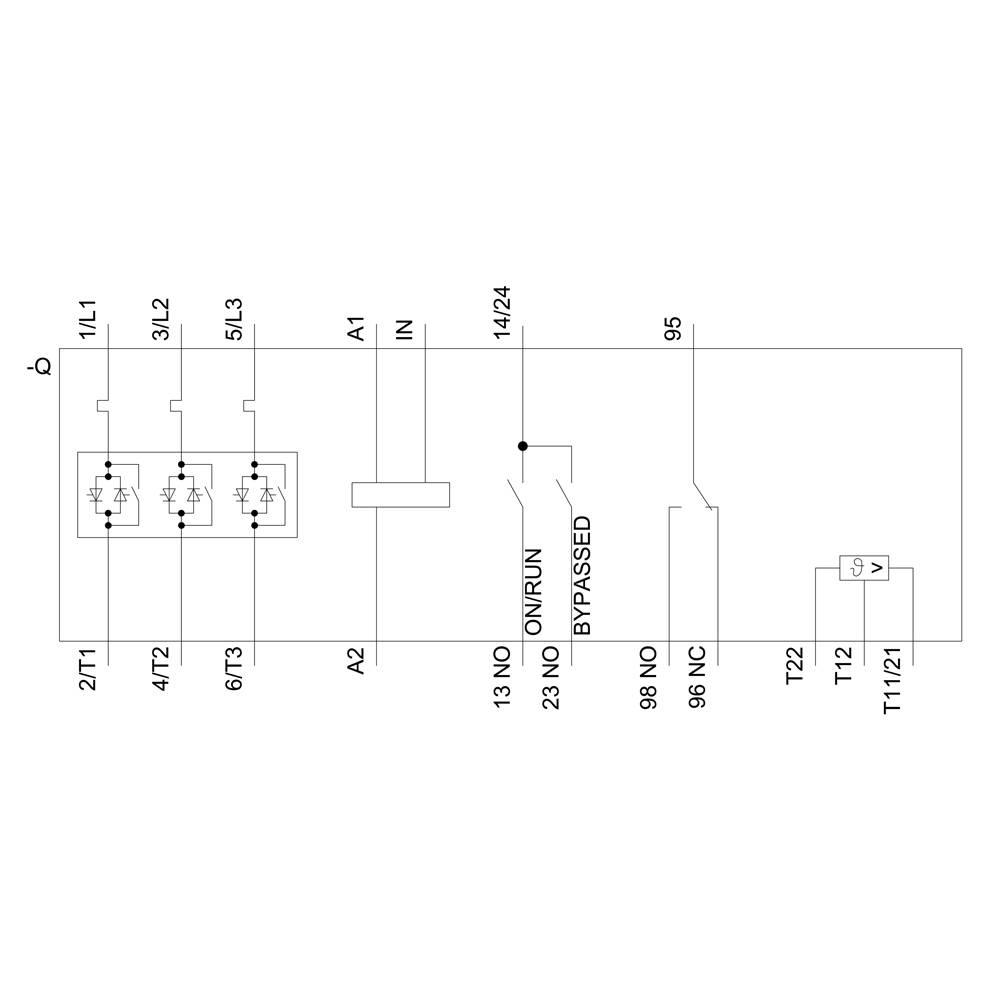

Schéma elektrického systému so spínačmi a kontaktmi. Komponenty sú označené L1, L2, L3, 13 NO, 23 NO, BYPASSED.

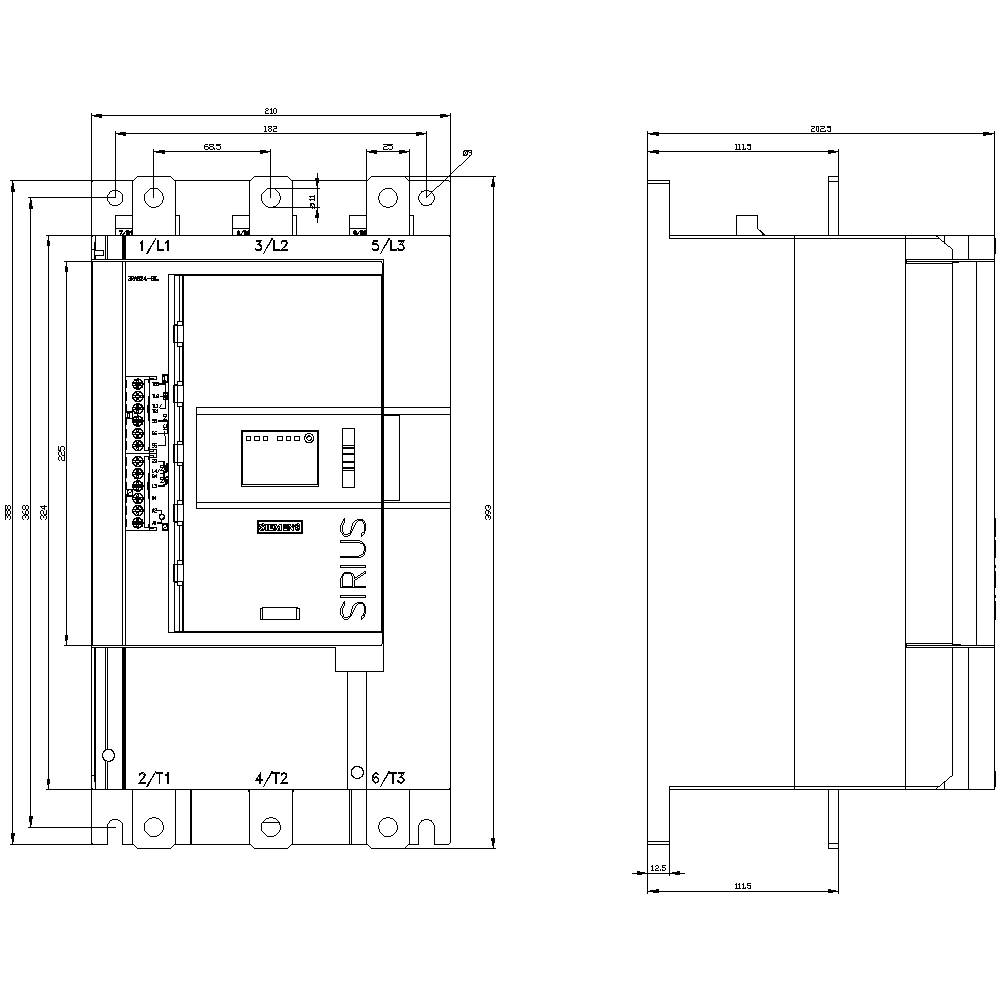

Technický výkres elektrického spínača SIRIUS s pohľadom spredu a z boku. Rozmery a pripájacie svorky sú vyznačené.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Set(y)

Celkom (6 979,67 € / kus)

7 754,17 €

-10 %

6 979,67 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Typ upevnenia: skrutkové zapínanie
Odolné napätie: 6 kV
Ochranný druh IP20
Izolačné napätie: 600V
Počet digitálnych vstupov: 1
Konštrukcia digitálnych výstupov: 2 zapínacie kontakty (NO) / 1 prepínací kontakt (CO)

Napätie motora: 200-600 V

Kategória výrobku: soft startér

Pripojovacie prúd: 570 A

Výkon motora pri 230 V: 160 kW

Výkon motora pri 400 V: 315 kW

Menovité napätie: 200 V
600 V

Aktívna fáza: 3

Číslo výrobcu: 3RW52486TC05

Menovitý prúd: 570 A

Menovitý prúd - filter: 570 A

Typ: 3RW5248-6TC05

Výkon motora pri 230 V / 400 V: 315 kW

Rozmer.: (š x v x h) 210 x 393 x 203 mm

Pripojenie: lištová prípojka

Šírka: 210 mm

V: 393 mm

Hĺbka: 203 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Menovité napätie

Siemens "delete" soft startér Výkon motora pri 400 V 1.1 kW Výkon motora pri 230 V 0.55 kW 200 V, 400 V Menovitý prúd 3 A

Objednávacie číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Na stiahnutie

Datasheet

Datasheet 2864546 Siemens 3RW5248-6TC05 3RW52486TC05 soft startér Výkon motora pri 400 V 315 kW Výkon motora pri 230 V 160 kW 200 V, 600 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864546 Siemens 3RW5248-6TC05 3RW52486TC05 soft startér Výkon motora pri 400 V 315 kW Výkon motora pri 230 V 160 kW 200 V, 600 V

Popis

Softstartér SIRIUS 200-600 V 570 A, AC/DC 24 V skrutkové svorky Termistorový vstup SIRIUS 3RW52 Všeobecne Výkonný softštartér pre jednoduché aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Vďaka 3-fázovému riadeniu je obzvlášť vhodný pre veľké výkony motorov a koreňové 3 okruhy. Inovatívna funkcia Soft-Torque zaisťuje jemné rozbehnutie motora. S integrovaným diaľkovým resetom môžete rýchlo a jednoducho opraviť poruchy na diaľku. Celosvetové schválenia (napr. IEC a UL/CSA).
Softštartéry 3RW52 General Performance sú dostupné pre napájacie systémy do 600 V vo výkonovom rozsahu do 560 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Pre analógový výstup a termistorovú ochranu motora sú k dispozícii rôzne varianty zariadení.
Voliteľné zásuvné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. K dispozícii sú rôzne moduly HMI na inštaláciu do zariadenia alebo do dverí rozvádzača.
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.
