Siemens 3RW5524-1HF04 3RW55241HF04 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 200 V, 480 V M

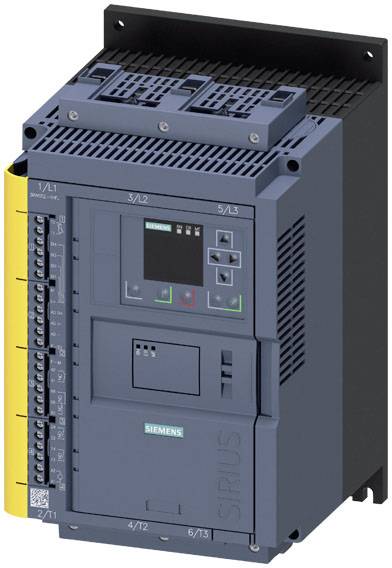

Elektrický rozvádzač značky Siemens s digitálnym displejom a prípojkami, používaný na ovládanie a reguláciu elektromotorov.

Ilustračný obrázok

Veľká rozvádzačová skriňa s početným šedým kabelážnym zväzkom, prepínačmi a elektronickými komponentmi, dobre organizovaná a prepojená.

Siemens 3RW5524-1HF04 3RW55241HF04 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 200 V, 480 V M-2

Elektrická schéma s viacerými relé a kontaktmi. Popisy ukazujú možnosti zapojenia a riadenia.

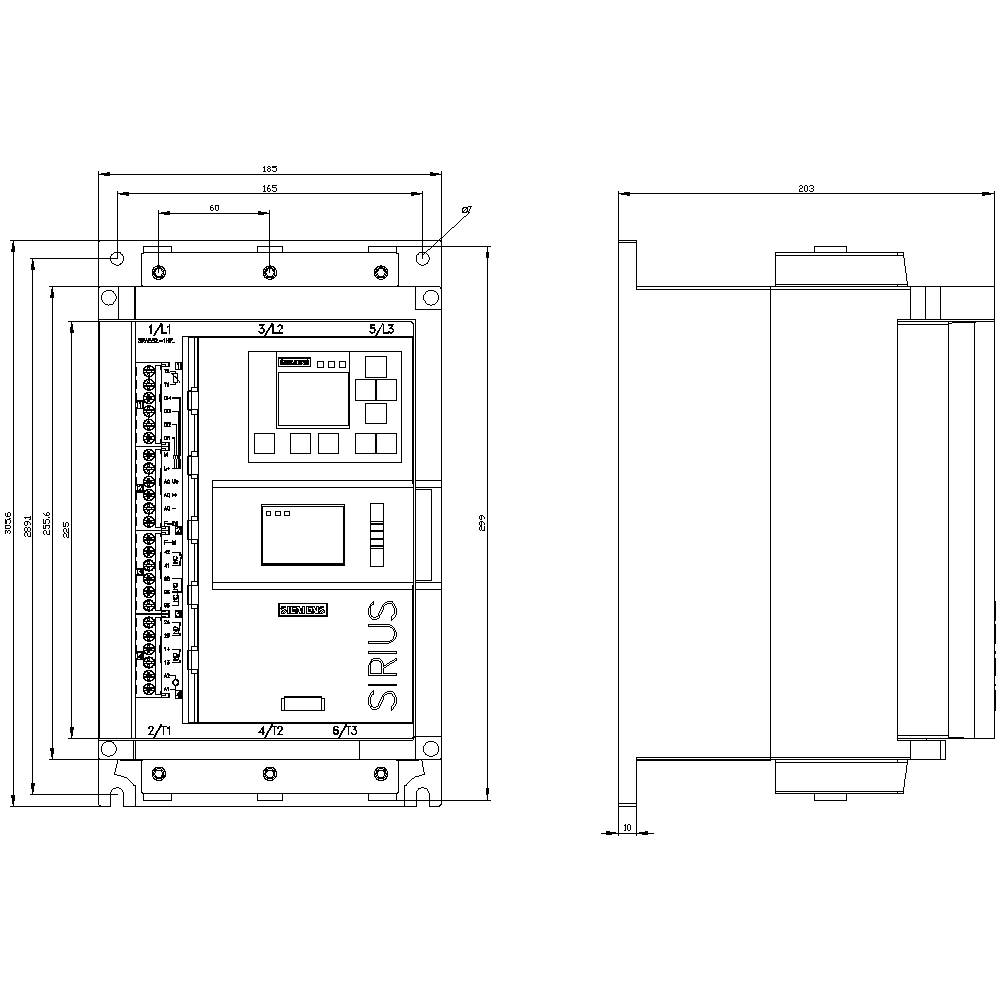

Technický výkres elektrického rozvádzača spredu a z boku, s detailnými rozmermi a popiskami.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Set(y)

Celkom (2 077,24 € / kus)

2 077,24 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Počet digitálnych vstupov: 4
Konštrukcia ochrany motora: elektronická, vypnutie pri tepelnom preťažení motora
Typ upevnenia: skrutkové zapínanie
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 480V
Ochranný druh IP00
Odolné napätie: 6 kV
Dizajn digitálnych výstupov: 2 zatvárače (NO) / 1 otvárač (NC) / 1 menič (CO)

Napätie motora: 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 47 A

Výkon motora pri 230 V: 11 kW

Výkon motora pri 400 V: 22 kW

Menovité napätie: 200 V
480 V

Aktívna fáza: 3

Prevedenie: Variant produktu: AC/DC 24 V

Číslo výrobcu: 3RW55241HF04

Menovitý prúd: 47 A

Menovitý prúd - filter: 47 A

Typ: 3RW5524-1HF04

Výkon motora pri 230 V / 400 V: 22 kW

Doba dobehu: 360 s

Rozmer.: (š x v x h) 185 x 306 x 203 mm

Pripojenie: skrutková svorka

Šírka: 185 mm

V: 306 mm

Hĺbka: 203 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Menovité napätie

Siemens "delete" soft startér Výkon motora pri 400 V 1.1 kW Výkon motora pri 230 V 0.55 kW 200 V, 400 V Menovitý prúd 3 A

Objednávacie číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Na stiahnutie

Datasheet

Datasheet 2864605 Siemens 3RW5524-1HF04 3RW55241HF04 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 200 V, 480 V M

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864605 Siemens 3RW5524-1HF04 3RW55241HF04 soft startér Výkon motora pri 400 V 22 kW Výkon motora pri 230 V 11 kW 200 V, 480 V M

Popis

Softstartér SIRIUS 200-480 V 47 A, AC/DC 24 V Failsafe skrutkové svorky Softstartér Failsafe SIRIUS 3RW55 High Performance pre náročné bezpečnostné aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Vďaka 3-fázovému riadeniu je obzvlášť vhodný pre veľké výkony motorov. Inovatívna regulácia krútiaceho momentu zaisťuje optimálny rozbeh motora. Jednoduché a rýchle uvedenie do prevádzky pomocou automatickej parametrizácie alebo asistenta aplikácie. Plánovanie údržby zamerané na budúcnosť prostredníctvom monitorovania stavu. Odnímateľné HMI s farebným displejom pre prehľadné namerané hodnoty a diagnostické displeje. Celosvetové schválenia (napr. IEC a UL/CSA) aj pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex).
Bezpečné vysokovýkonné softštartéry 3RW55 sú dostupné pre napájacie systémy do 600 V vo výkonovom rozsahu do 315 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Analógový výstup a termistorová ochrana motora sú neoddeliteľnou súčasťou vysokovýkonného softštartéra.
Voliteľné zásuvné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. Zabudovaný modul HMI je možné nainštalovať aj do dverí rozvádzača.
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.
