Siemens 3RW5556-2HA16 3RW55562HA16 soft startér Výkon motora pri 400 V 560 kW Výkon motora pri 230 V 315 kW 200 V, 690 V

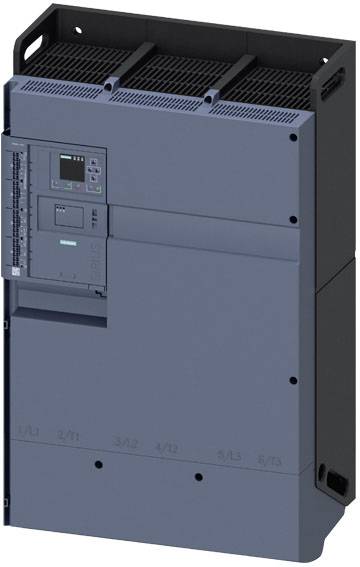

Elektrické zariadenie, obdĺžnikového tvaru v modrej farbe, s vetracími otvormi na hornej strane a ovládacím panelom vľavo. Primárne určené pre priemyselné použitie.

Ilustračný obrázok

Technická rozvodná skriňa s početným množstvom káblov a komponentov je viditeľná. Obrázok zobrazuje detailný vnútorný pohľad.

Výkres rozloženého jemného štartéra s číslovanými komponentmi a pripojovacími káblami. Hlavné časti: komunikačný modul, montážna sada pre dvere, príslušenstvo pre montáž na stenu.

'Schéma zapojenia priemyselnej riadiacej jednotky s rôznymi komponentmi a prepojeniami; hlavné komponenty a prípojky sú označené.'

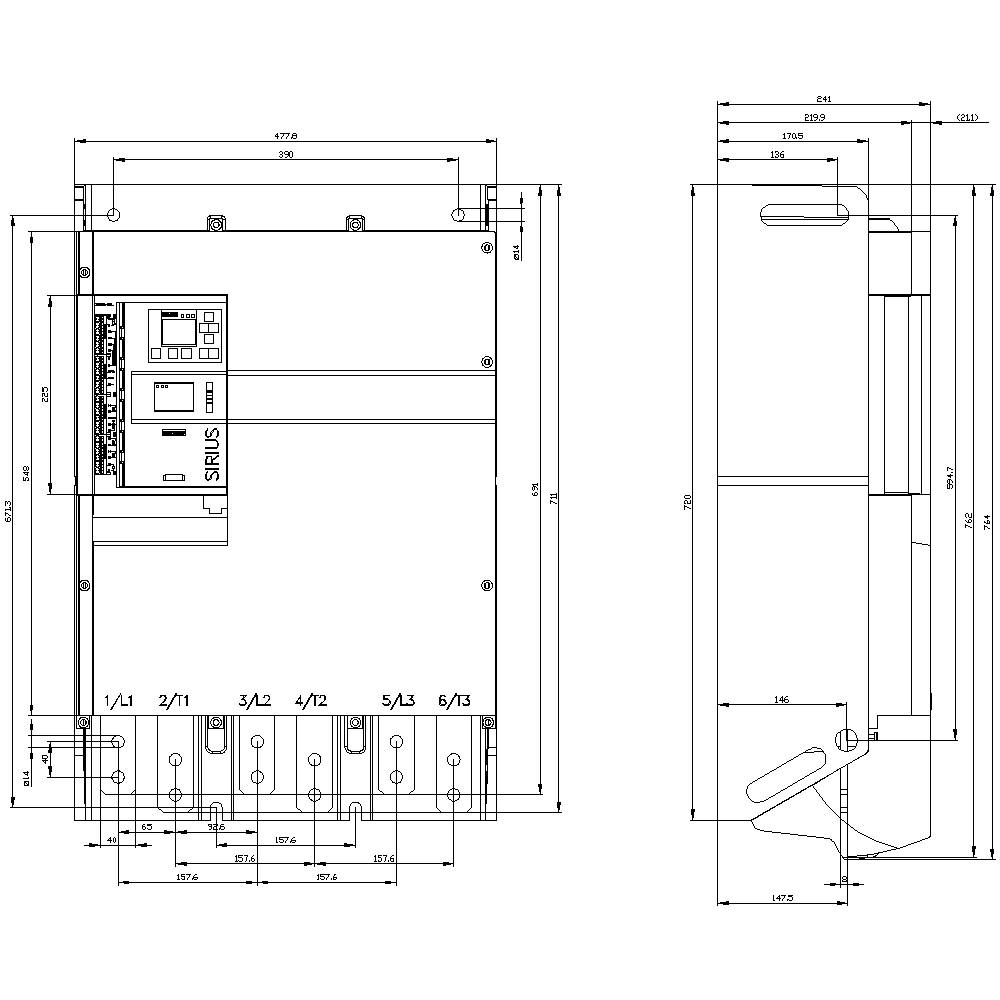

Technický výkres elektrického spínacieho zariadenia s rozmermi v milimetroch. Čelný a bočný pohľad zobrazujú detailné pohľady a pripojenia.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Set(y)

Celkom (16 410,57 € / kus)

18 245,83 €

-10 %

16 410,57 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Typ upevnenia: skrutkové zapínanie
Odolnosť proti prepätiu: 8kV
Ochranný druh IP00
Izolačné napätie: 690V
Počet digitálnych vstupov: 4
Konštrukcia ochrany motora: elektronická, vypnutie pri tepelnom preťažení motora
Konštrukcia digitálnych výstupov: 3 zapínacie kontakty (NO) / 1 prepínací kontakt (CO)

Napätie motora: 200-690 V

Kategória výrobku: soft startér

Pripojovacie prúd: 1100 A

Výkon motora pri 230 V: 315 kW

Výkon motora pri 400 V: 560 kW

Menovité napätie: 200 V
690 V

Aktívna fáza: 3

Číslo výrobcu: 3RW55562HA16

Menovitý prúd: 1100 A

Menovitý prúd - filter: 1100 A

Typ: 3RW5556-2HA16

Výkon motora pri 230 V / 400 V: 560 kW

Doba dobehu: 360 s

Rozmer.: (š x v x h) 478 x 764 x 241 mm

Pripojenie: lištová prípojka

Šírka: 478 mm

V: 764 mm

Hĺbka: 241 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Menovité napätie

Siemens "delete" soft startér Výkon motora pri 400 V 1.1 kW Výkon motora pri 230 V 0.55 kW 200 V, 400 V Menovitý prúd 3 A

Objednávacie číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262697

143 A

75 kW

37 kW

200 V600 V

Na stiahnutie

Datasheet

Datasheet 2865098 Siemens 3RW5556-2HA16 3RW55562HA16 soft startér Výkon motora pri 400 V 560 kW Výkon motora pri 230 V 315 kW 200 V, 690 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865098 Siemens 3RW5556-2HA16 3RW55562HA16 soft startér Výkon motora pri 400 V 560 kW Výkon motora pri 230 V 315 kW 200 V, 690 V

Popis

Softštartér SIRIUS 200-690 V 1100 A, AC 110-250 V Pružinové svorky Vysokovýkonný softštartér SIRIUS 3RW55 pre náročné aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn, šetrí energiu a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. Vďaka 3-fázovému riadeniu je obzvlášť vhodný pre veľké výkony motorov a koreňové 3 okruhy. Inovatívna regulácia krútiaceho momentu zaisťuje optimálny rozbeh motora. Rýchle a jednoduché uvedenie do prevádzky s automatickou parametrizáciou alebo asistentom aplikácie. Plánovanie údržby zamerané na budúcnosť prostredníctvom monitorovania stavu. Odnímateľné HMI s farebným displejom pre prehľadné namerané hodnoty a diagnostické zobrazenia. Celosvetové schválenia (napr. IEC a UL/CSA).
Vysokovýkonné softštartéry 3RW55 sú k dispozícii pre napájacie systémy do 690 V vo výkonovom rozsahu do 560 kW s riadiacim napätím 24 V alebo 110-250 V a konzistentne so skrutkovými a pružinovými svorkami. Analógový výstup a termistorová ochrana motora sú neoddeliteľnou súčasťou vysokovýkonného softštartéra.
Voliteľné zásuvné komunikačné moduly umožňujú pripojenie cez PROFINET, PROFIBUS a Modbus TCP. Zabudovaný modul HMI je možné nainštalovať aj do dverí rozvádzača.
Softštartéry 3RW55 nahrádzajú osvedčenú sériu 3RW44.
Softštartér SIRIUS 3RW5 – flexibilný ako vaša úloha.
