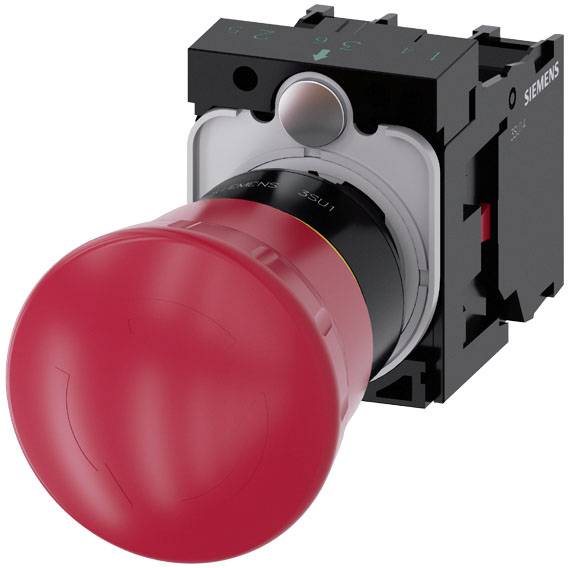

Siemens 3SU1100-1HB20-1PA0 hríbové tlačidlo núdzového vypnutia s núdzovým vypínačom tlačidlo červená otočenie 1 ks Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
68,28 €
3
3% = 1,89 €
66,39 €
5
4% = 2,65 €
65,63 €
10
5% = 3,15 €
65,13 €
25
5% = 3,72 €
64,56 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (68,28 € / kus)
68,28 €
bez DPH.
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ montáže: montáž na predný panel
- Počet príkazových bodov: 1
- Konštrukcia ovládacieho prvku: pozitívne zapadnutie
- Inštalačná šírka: 40 mm
- Inštalačná výška: 46,4 mm
- Materiál / ovládacieho prvku: plast
- Funkcia produktu / funkcia NÚDZOVÉHO ZASTAVENIA: áno
- Uťahovací moment / skrutiek v držiaku / maximálne: 1,2 Nm
- Hĺbka vstavania: 70,6 mm
- Tvar / inštalačného otvoru: okrúhly
- Materiál / držiaka: plast
- Funkcia produktu / funkcia NÚDZOVÉHO ZASTAVENIA: áno
- Frekvencia spínania / maximum [1/h]: 600
- Stupeň krytia IP / pripojovacej svorky: IP20, skrutka svorky dotiahnutá
- Odolnosť voči vibráciám: 10 ... 500 Hz: 5 g
- Trieda ochrany zariadenia: II
- Kladná tolerancia inštalačného priemeru: 0,4 mm
- Funkcia produktu / nútené otváranie: áno
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / maximálne: 0,75 mm²
- Pripojiteľný prierez vodiča / plný / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / plný / bez opracovania konca drôtu / minimálne: 1 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / maximálne: 1,5 mm²
- Pripojiteľný prierez vodiča / jemne lanka / s opracovaním konca jadra / minimálne: 0,5 mm²
- Pripojiteľný prierez vodiča / jemne spletený / bez opracovania konca jadra / maximálne: 1,5 mm²
- Prierez pripojiteľného vodiča / jemne lanko / bez opracovania konca drôtu / minimálne: 1 mm²
- Počet kontaktných modulov: 2
- Uťahovací moment / skrutiek v držiaku / minimálne: 1 Nm
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG: 2x (18 ... 14)
- Typ pripojiteľných prierezov vodičov / plný / s opracovaním konca jadra: 2x (0,5 ... 0,75 mm²)
- Typ pripojiteľných prierezov vodičov / plný / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Povrchová úprava kontaktov / pomocných kontaktov: zliatina striebra
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / maximálne: 14
- AWG číslo / ako kódovaný pripojiteľný prierez vodiča / minimálne: 18
- Typ montáže / modulov a príslušenstva: Montáž na predný panel
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 50 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri AC / pri 60 Hz / menovitá hodnota / minimum: 5 V
- Prevádzkové napätie / pri DC / menovitá hodnota / maximálne: 500 V
- Prevádzkové napätie / pri DC / menovitá hodnota / minimum: 5 V
- Trvalý prúd / charakteristika C ističa [A]: 10
- Izolačné napätie / menovitá hodnota: 500 V
- Komponent produktu / osvetlenie: nie
- Typ napätia / prevádzkové napätie: AC/DC
- Odolnosť proti prepätiu / menovitá hodnota: 6 kV
- Tepelný prúd: 10A
- Stupeň znečistenia: 3
- Uťahovací moment / pre pomocné kontakty / so skrutkovým pripojením / maximálne: 0,9 Nm
- Uťahovací moment / pre pomocné kontakty / so skrutkovým pripojením / minimálne: 0,8 Nm
- Druh obalu
Piece
- Kategória výrobku
hríbové tlačidlo núdzového vypnutia
- Vlastnosti prepínače / tlačidlá
s núdzovým vypínačom
- Typ osvetlenia
bez osvetlenia
- Typ zopnutie
tlačidlo
- Farba
červená
- Farba púzdra
červená
- Ø tlačidlá
40 mm
- Pripojenie
skrutkovací
- Typ odblokovanie
otočenie
- Forma, tvar
Okrúhly
- Montážne rozmery
22 mm. rund mm
- Funkcia
s aretáciou
- Typ kontaktu

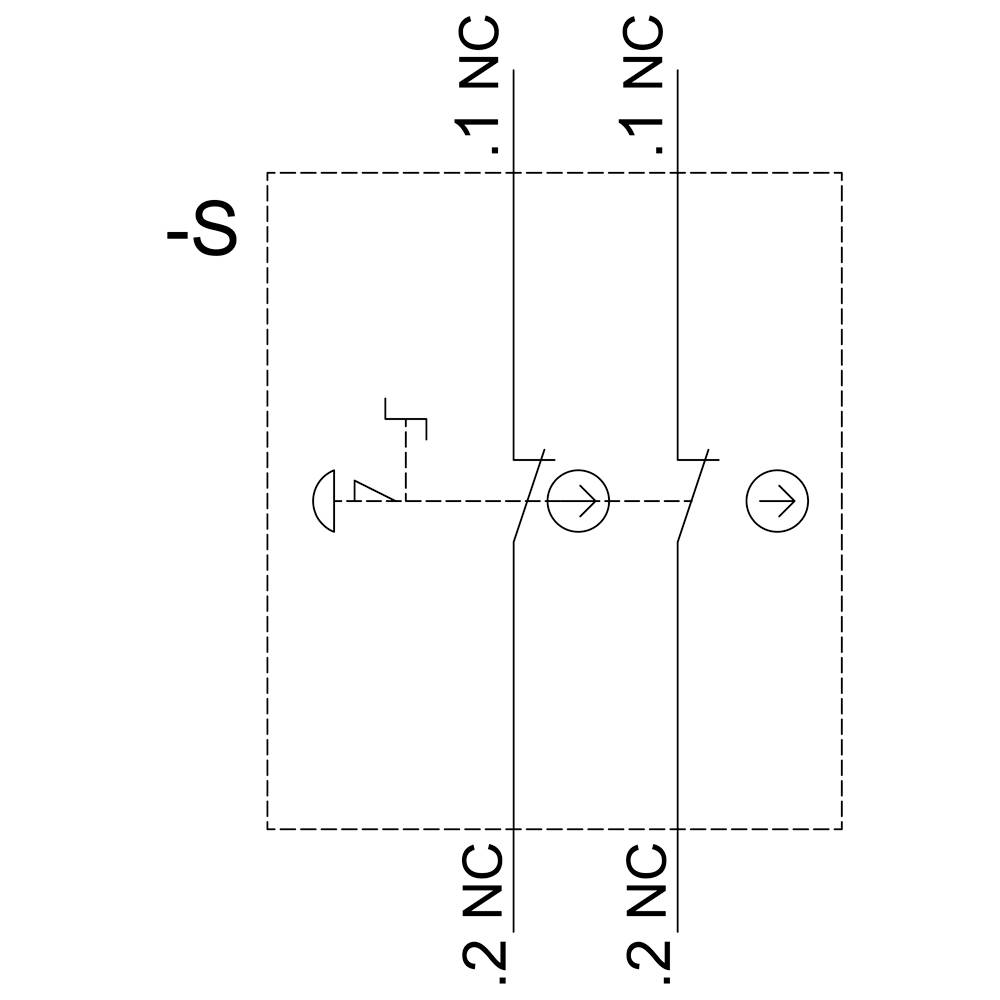

2 rozpínacie
- Mechanická životnosť
300 000
- Elektrická životnosť
300 000
- Montážne Ø
22.3 mm
- Prevedenie
kompletné zariadenie
IP66
IP67
IP69/IP69K
- Min. teplota
-25 °C
- Max. teplota
+70 °C
- Prepínací pozície
1x vyp/zap
- Šírka
30 mm
- V
40 mm
- (Ø)
40 mm
- Obsah
1 ks
- Rozmer.
(Ø x v) 40 mm x 40 mm
- Spĺňa RoHS
áno
- Hĺbka
70.6 mm
- Typ
3SU1100-1HB20-1PA0
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2863877 Siemens 3SU1100-1HB20-1PA0 hríbové tlačidlo núdzového vypnutia s núdzovým vypínačom tlačidlo červená otočenie 1 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2863877 Siemens 3SU1100-1HB20-1PA0 hríbové tlačidlo núdzového vypnutia s núdzovým vypínačom tlačidlo červená otočenie 1 ks Piece
Popis
Hríbové tlačidlo NÚDZOVÉ ZASTAVENIE, 22 mm, okrúhle, plastové, červené, 40 mm, s kladkou, podľa DIN EN ISO 13850, otočné uvoľnenie, bez žltej podložky, s držiakom, 1NC, 1NC, skrutkové pripojenie hríbové tlačidlo NÚDZOVÉ ZASTAVENIE SIRIUS ACT podľa DIN EN ISO 13850 na riadenie bezpečnostných aplikácií s ochranou proti neoprávnenej manipulácii.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovými produktovými schváleniami v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: hríbový priemer 30/40/60 mm, osvetlené/neosvetlené, uvoľnenie ťahom/otočením/uzamkom.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovými produktovými schváleniami v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: hríbový priemer 30/40/60 mm, osvetlené/neosvetlené, uvoľnenie ťahom/otočením/uzamkom.
Poznámka: Kompletné zariadenie, dodávka vrátane držiaka a modulov.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
