Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínacie 500 V DC/AC Vhodné pre značku (relé): Siemens 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
svorkovnice
Počet pólov
2-pólový
Menovité napätie
500 V DC/AC
Pripojenie
skrutkovací
Typ
3SU1400-1AA10-1DA0
Datasheety: (PDF)
10 Set(y)
Množstevná cena (Set(y))
Zľava
Cena balenia (bez DPH.)
1
-
17,07 €
3
5% = 0,85 €
16,22 €
5
7% = 1,19 €
15,88 €
10
9% = 1,50 €
15,57 €
25
10% = 1,67 €
15,40 €
50
11% = 1,95 €
15,12 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (17,07 € / kus)
17,07 €
bez DPH.
Už len 10 Set(y) skladom!
Technické parametre
- Frekvencia spínania / maximum [1/h]: 3600
- Oblasť použitia: pre spínacie obvody
- Uťahovací moment / so skrutkovým spojením / minimálny: 0,8 Nm
- Uťahovací moment / so skrutkovým spojením / maximálne: 0,9 Nm
- Odolné napätie: 6 kV
- Stupeň znečistenia: 3
- Vhodnosť pre integráciu / tlačidlo výberu tlače: áno
- Vhodnosť na integráciu / predný prvok: áno
- Vhodnosť pre integráciu / závesný spínač: áno
- Vhodnosť pre integráciu / závesné ovládanie: áno
- Stupeň krytia IP / pripojovacej svorky: IP20, skrutka svorky dotiahnutá
- Stupeň krytia IP / krytu: IP40
- Povrchová úprava kontaktov / pomocných kontaktov: zliatina striebra
- Izolačné napätie: 500V
- Tepelný prúd: 10A
- Typ pripojiteľných prierezov vodičov / pre vedenia AWG: 2x (18 ... 14)
- Typ pripojiteľných prierezov vodičov / plný / s opracovaním konca jadra: 2x (0,5 ... 0,75 mm²)
- Typ pripojiteľných prierezov vodičov / plný / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
- Typ pripojiteľných prierezov vodičov / jemne lanka / bez opracovania koncov vodičov: 2x (1,0 ... 1,5 mm²)
- Kategória výrobku
svorkovnice
- Typ
3SU1400-1AA10-1DA0
- Počet pólov
2-pólový

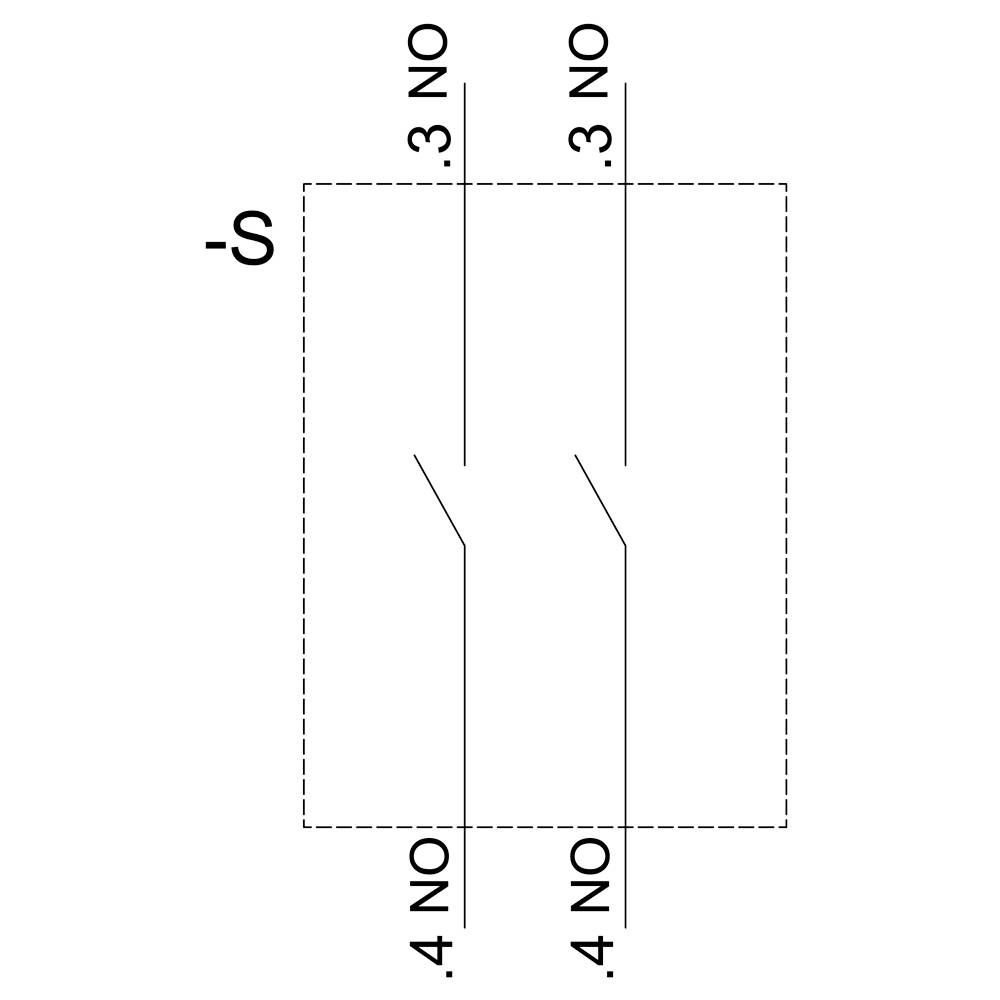

- Typ kontaktu
2 spínacie
- Materiál kontaktu
zliatina striebra
- Pomocný kontakt
2 spínacie
- Menovité napätie
500 V DC/AC
- Spínacie napätie (max.)
500 V DC/AC
- Konštantný prúd (max.)
10 A
- Vhodné pre značku
Siemens
- Vhodné pre sériu
Siemens Sirius
- Druh montáže
montáž na čelnú stenu
- Pripojenie
skrutkovací
- Elektrická životnosť
1 000 000
- Mechanická životnosť
1 000 000
- Min. teplota
-25 °C
- Max. teplota
+70 °C

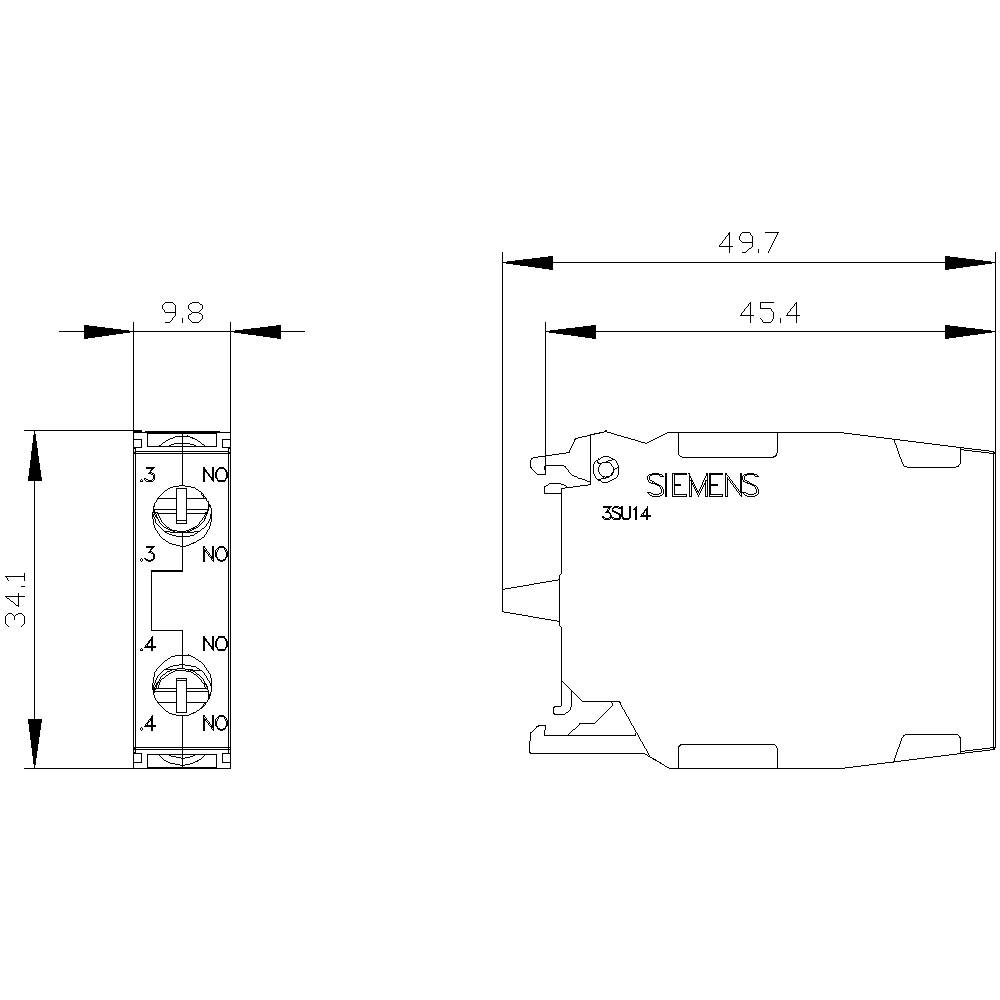

- Šírka
9.8 mm
- V
34 mm
- Hĺbka
49.7 mm
- Rozmer.
(š x v x h) 9.8 x 34 x 49.7 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
- Hmotnosť
0.0170 kg
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2862320 Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínacie 500 V DC/AC Vhodné pre značku (relé): Siemens 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2862320 Siemens 3SU1400-1AA10-1DA0 svorkovnice 2 spínacie 500 V DC/AC Vhodné pre značku (relé): Siemens 1 ks
Popis

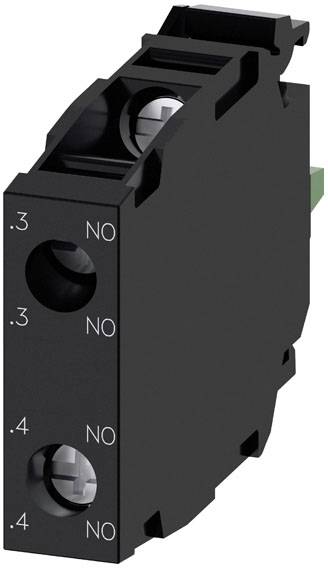

Kontaktný modul s 2 kontaktmi, 2NO, skrutkové pripojenie, pre montáž na predný panel Kontaktný modul SIRIUS ACT pre spínanie obvodov.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovým schválením produktov v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.

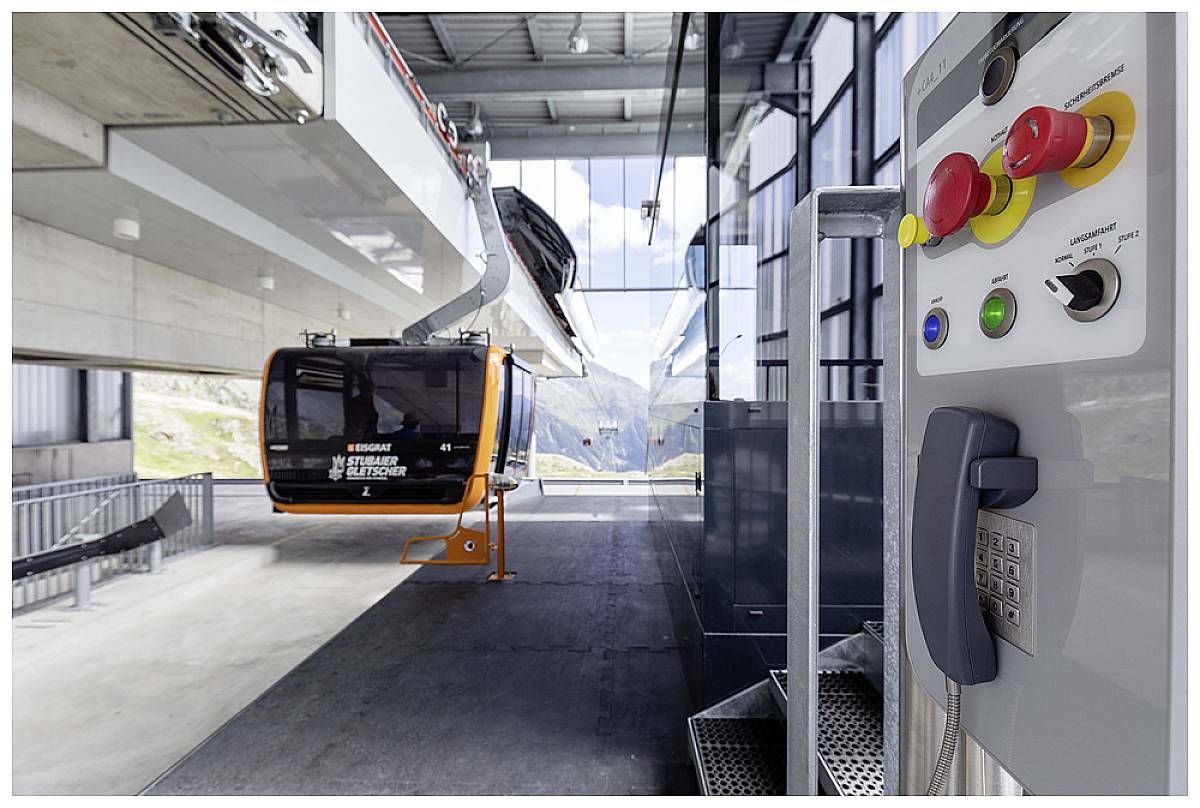

Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: Rôzne spínacie funkcie, rôzne typy pripojenia a montáže, 1- a 2-pólové.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Pod značkou SIRIUS ACT ponúka Siemens jedinečné portfólio povelových a signalizačných zariadení s celosvetovým schválením produktov v troch moderných dizajnových sériách vyrobených z robustného pravého kovu a vysokokvalitného plastu.
Inovatívny zacvakávací koncept zjednodušuje montáž do takej miery, že nie je potrebná len jedna ruka a žiadne špeciálne náradie. Ako montážne otvory postačujú otvory bez drážok, pretože 100% ochrana proti pootočeniu je už integrovaná.
Vďaka trvalo vysokému stupňu ochrany sú robustné zariadenia vhodné pre priemyselné použitie a vonkajšie použitie. Možné je aj čistenie pomocou vysokotlakového prúdu. Prach, olej ani agresívne alkálie nemôžu narušiť spoľahlivú prevádzku.
Okrem štandardnej kabeláže je možné väčšinu zariadení pripojiť k regulátoru aj cez PROFINET, AS-Interface alebo IO-Link. To znižuje vaše úsilie pri zapájaní, minimalizuje zdroje chýb a poskytuje vám väčšiu flexibilitu.
Grafický online konfigurátor poskytuje pohodlnú podporu pri výbere a objednávaní jednotlivých zariadení, krytov a štítkov. K dispozícii je rozsiahla dokumentácia (napr. manuál, 3D dáta, schéma zapojenia).
Dostupné verzie: Rôzne spínacie funkcie, rôzne typy pripojenia a montáže, 1- a 2-pólové.
SIRIUS ACT - Výkon v akcii pri velení a hlásení. Jednoducho zostavené, jednoducho pevné, jednoducho dokonalé.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
