Siemens 3TH4244-0BB4 pomocný stýkač Vhodné pre značku (relé): Siemens Single 1 ks

Elektrický stýkač značky Siemens s viacerými pripojovaciemi svorkami, označenými '13NC', '23NC', 'SIEMENS', '3TH42'.

Ilustračný obrázok

Otvorená rozvádzačová skriňa ukazuje rôzne elektronické komponenty a káble, usporiadané v niekoľkých vrstvách, určené pre priemyselné riadenie.

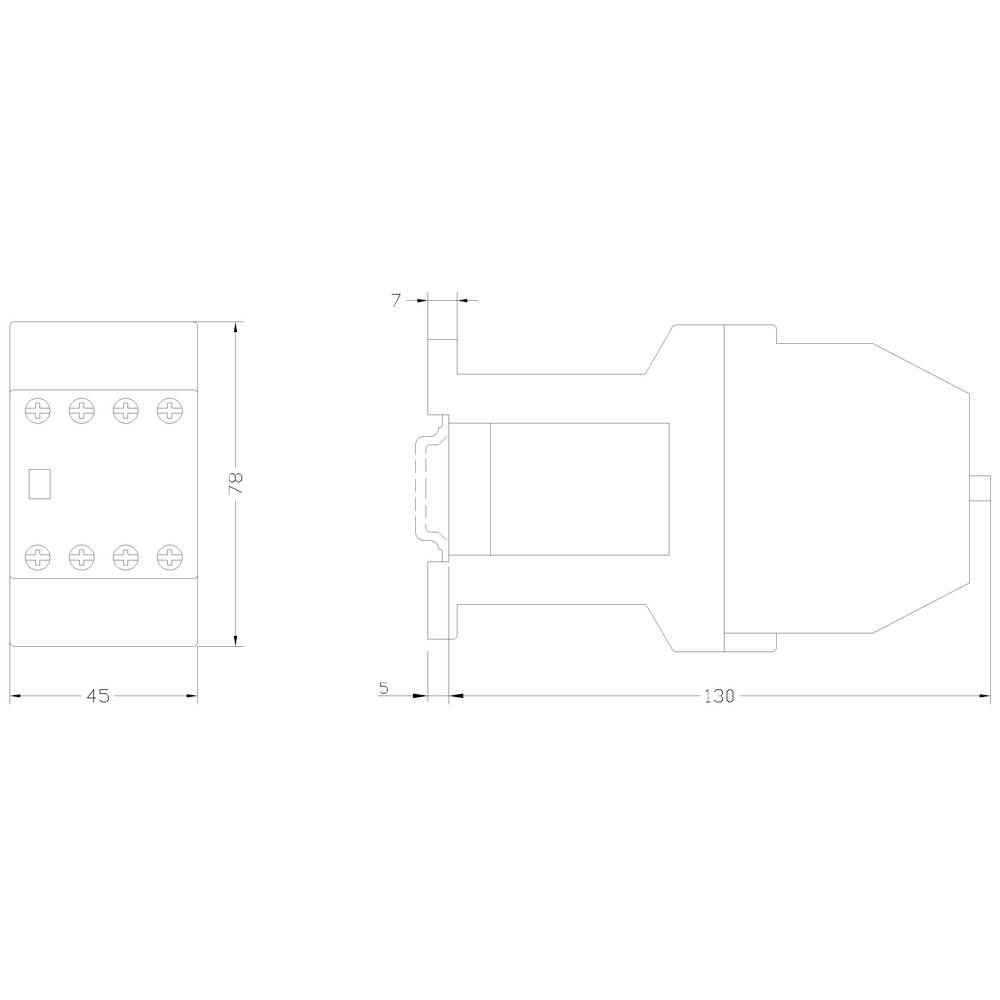

Technický výkres zobrazuje rozmery mechanickej súčiastky: výška 78 mm, šírka 45 mm, dĺžka 130 mm, s vyznačenými dodatočnými meracími bodmi.

1/3

Ilustračný obrázok

Kategória výrobku

pomocný stýkač

Počet pólov

8-pólová

Druh obalu

Single

Typ

3TH4244-0BB4

Pomocný kontakt

4 rozpínacie

4 spínacie

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (126,01 € / kus)

126,01 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Pomocný stýkač 44E, 4NO + 4NC, DC-Bet., DC24V

Dodatočné informácie:

Technické parametre

Typ napätia: DC

Druh obalu: Single

Kategória výrobku: pomocný stýkač

Typ: 3TH4244-0BB4

Počet pólov: 8-pólová

Pomocný kontakt: 4 rozpínacie
4 spínacie

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

: IP20

Min. teplota: -25 °C

Max. teplota: +55 °C

Šírka: 45 mm

V: 78 mm

Hĺbka: 135 mm

Rozmer.: (š x v x h) 45 x 78 x 135 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 4

: 4

: 6 A

: 0

: 24-24 V

: NIE

: Screw connection

: 0

: 0

: DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1729795 Siemens 3TH4244-0BB4 pomocný stýkač Vhodné pre značku (relé): Siemens Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1729795 Siemens 3TH4244-0BB4 pomocný stýkač Vhodné pre značku (relé): Siemens Single 1 ks

Popis

Pomocný stýkač, 44E, DIN EN 50011, 4 NO + 4 NC, skrutkové spojenie DC prevádzka 24 V DC pomocný stýkač 3TH4 na spínanie riadiacich signálov v riadiacom obvode.
Stykačové relé 3TH4 majú štandardizované označenie pripojenia a spoľahlivú technológiu pripojenia. Vďaka duplikácii výstupu je možné súčasné spínanie až 10 pomocných obvodov. Kontakty sú tiež navrhnuté ako varianty SUVA s núteným vedením pre bezpečnostné aplikácie. Zariadenia sú odolné voči klimatickým vplyvom, majú vysokú spoľahlivosť kontaktov a vďaka zodpovedajúcim schváleniam (napr. IEC a UL / CSA) sú vhodné na celosvetové použitie.
Stykačové relé 3TH4 sú k dispozícii v AC alebo DC prevádzke v rôznych verziách s 8 alebo 10 pólmi.
Ako príslušenstvo sú k dispozícii obmedzovače prepätia, retardéry a spojovacie prvky.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
