Siemens 3UF71121AA010 3UF7112-1AA01-0 690 V/AC

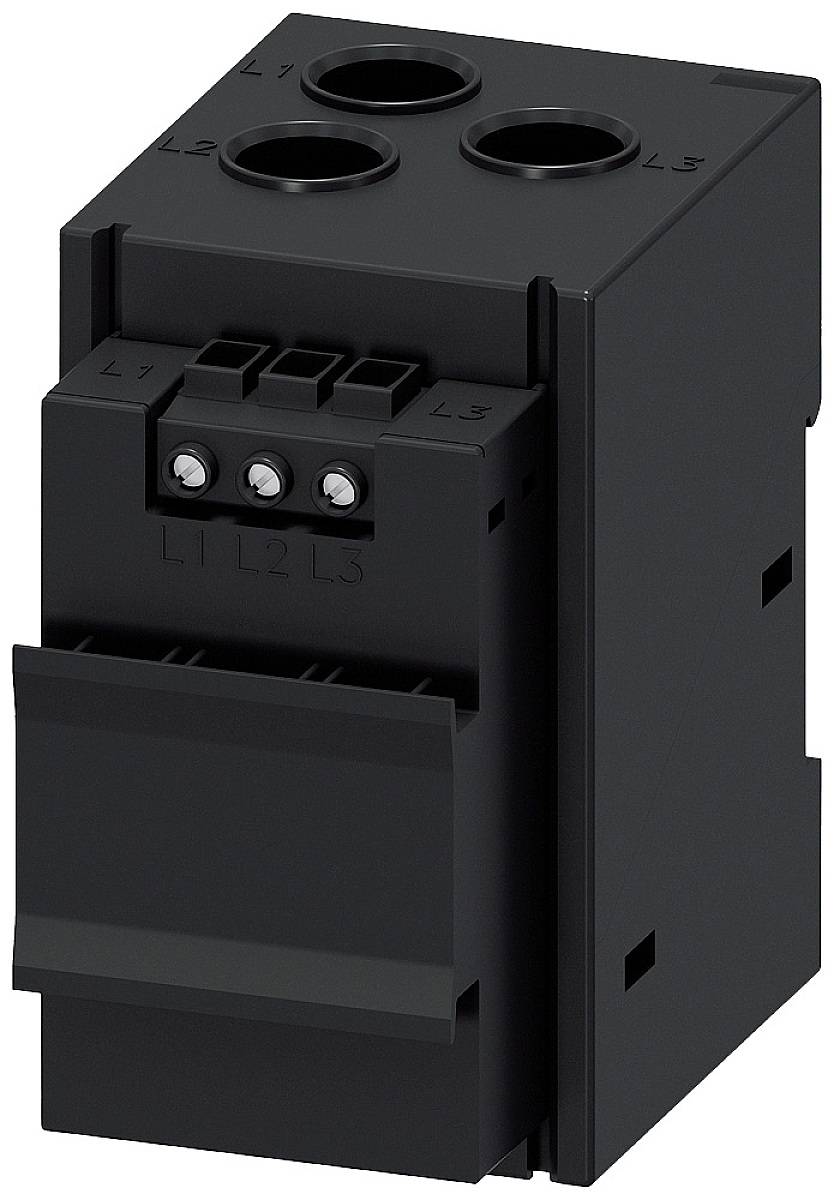

Čierny elektrický spínací blok s tromi hornými prípojkami a štyrmi prednými svorkami. Vhodný pre priemyselné aplikácie.

Ilustračný obrázok

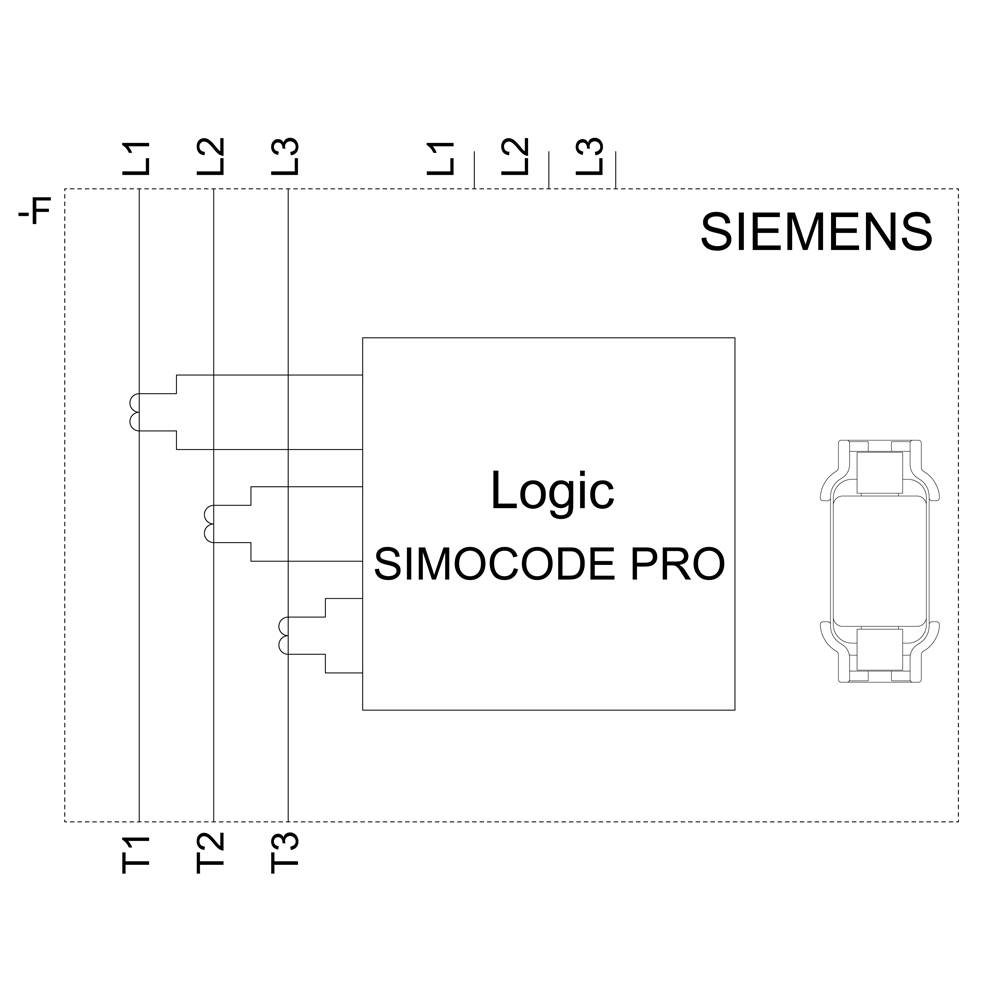

'Schéma zapojenia riadiacej logiky Siemens SIMOCODE PRO s popiskami: F, L1, L2, L3, T1, T2, T3. Zobrazuje elektrické prepojenie.'

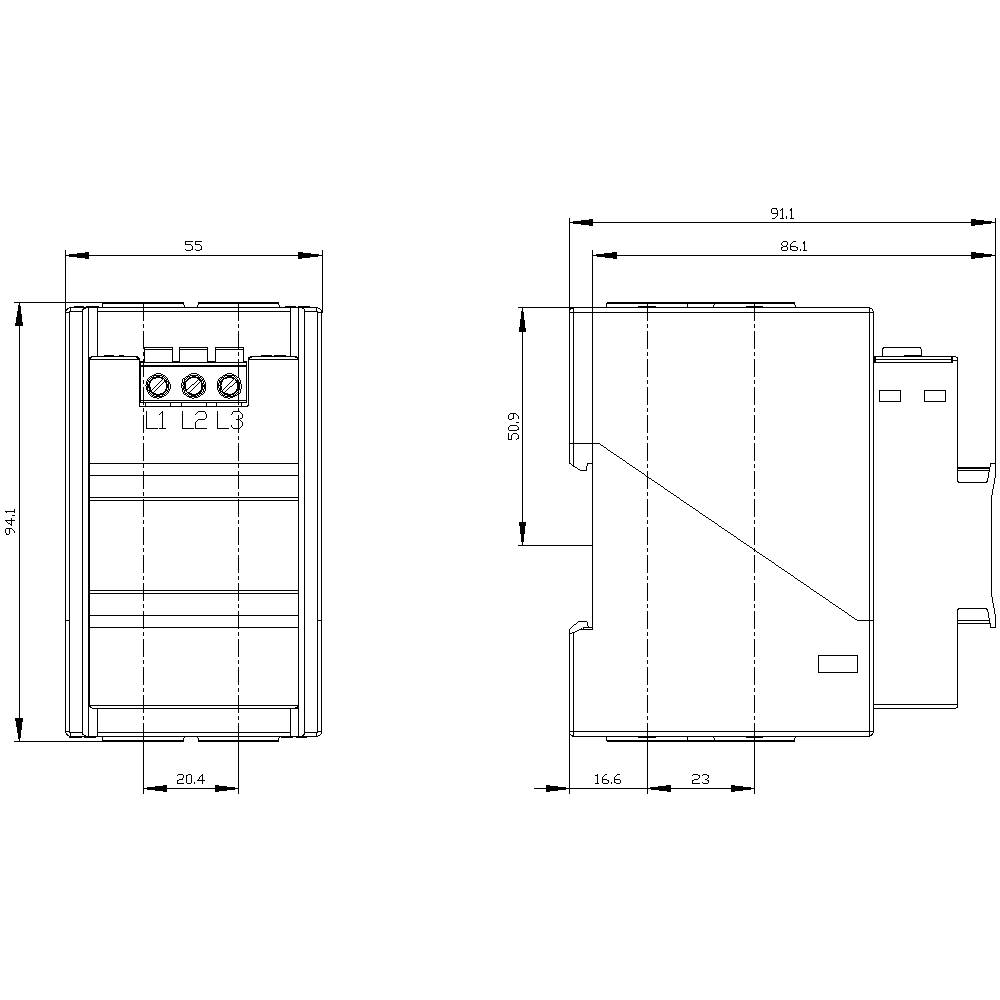

Technický výkres zariadenia s rozmermi v milimetroch. Predný a bočný pohľad zobrazujú detaily a elektrické prípojky.

1/3

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (239,84 € / kus)

239,84 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Počet pólov pre hlavný obvod: 3
Odpor impulzného napätia: 6000 V
Konštrukcia elektrického pripojenia: skrutkové pripojenie

Kategória výrobku: modul detekcie prúdu / napätia

Typ: 3UF7112-1AA01-0

Číslo výrobcu: 3UF71121AA010

Prevedenie: Priamy prevodník

Min. prevádzkové napätie: 110 V/AC

Prevádzkové napätie: 110 - 690 V/AC

Prevádzkové napätie max.: 690 V/AC

Prevádzkové napätie: 690 V/AC

V: 94 mm

Dĺžka: 91 mm

Šírka: 55 mm

: IP20

Rad: ET 200

Rozmer.: (d x š x v) 91 x 55 x 94 mm

Obsah: 1 ks

Spôsob montáže: Zapínanie na zaskrutkovanie a zacvaknutie

Max. okolitá teplota: +60 °C

Min. okolitá teplota: -25 °C

: IP20

: 0

: Screw connection

: NIE

: ÁNO

: ÁNO

: Through-feed technique

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1703023 Siemens 3UF71121AA010 3UF7112-1AA01-0 690 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1703023 Siemens 3UF71121AA010 3UF7112-1AA01-0 690 V/AC

Popis

Modul na meranie prúdu / napätia V2; Nastavovací prúd 10 ... 115A; Detekcia napätia do 690 V; Celková šírka 55mm; Priamy prevodník; Vyžaduje základnú jednotku na V PB vo variante -ZB01, na V PN alebo na V EIP

Tento text bol preložený strojovo.
