Siemens 3UG4512-1AR20 sieťové monitorovacie zariadenie Počet reléových výstupov: 1

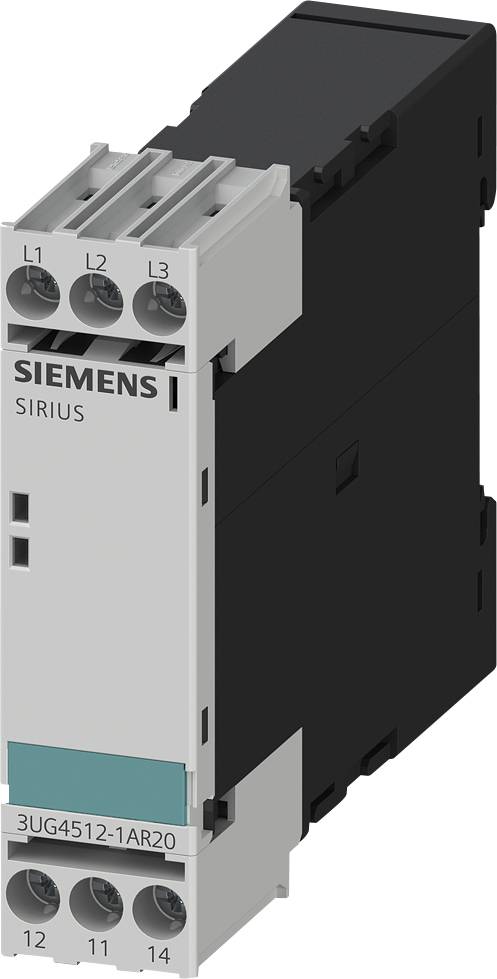

Monitorovacie relé Siemens SIRIUS s typovým označením 3UG4512-1AR20, ktoré znázorňuje pripojenia a tvar púzdra.

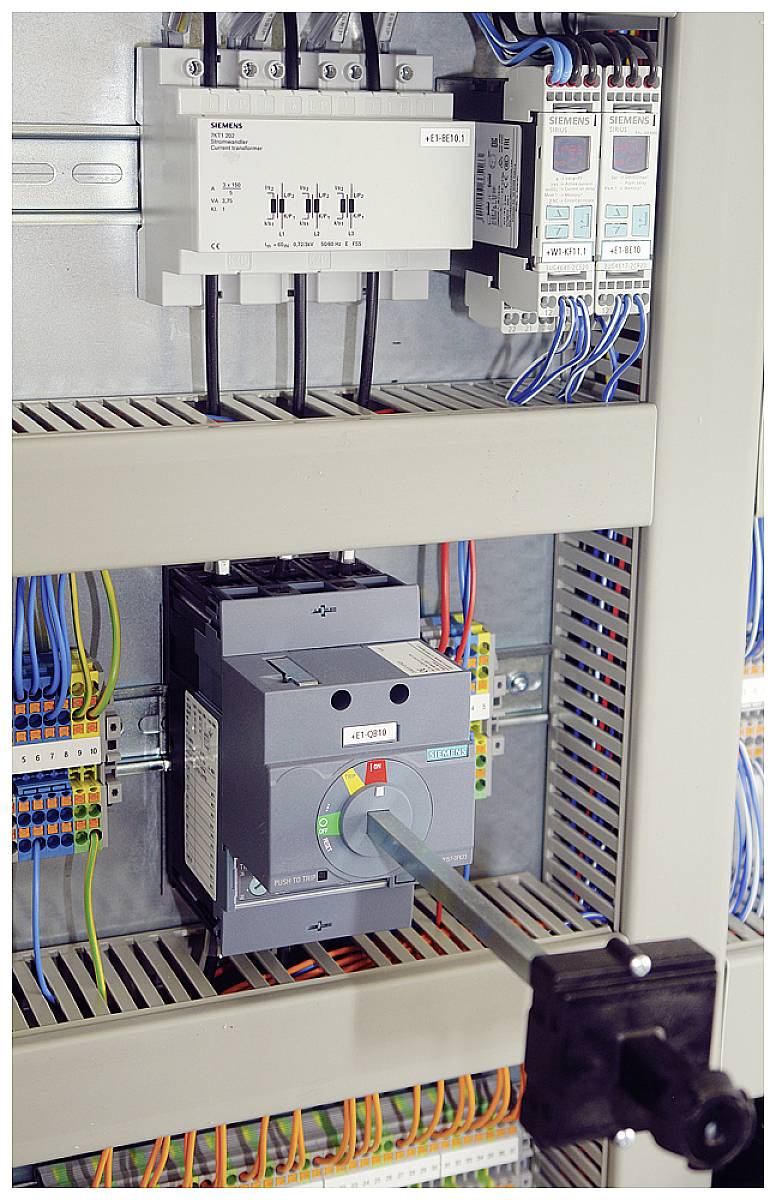

Elektrická rozvodná skriňa s vypínačmi, poistkami a káblami, ktorá zobrazuje komplexné zapojenie a inštalačné techniky.

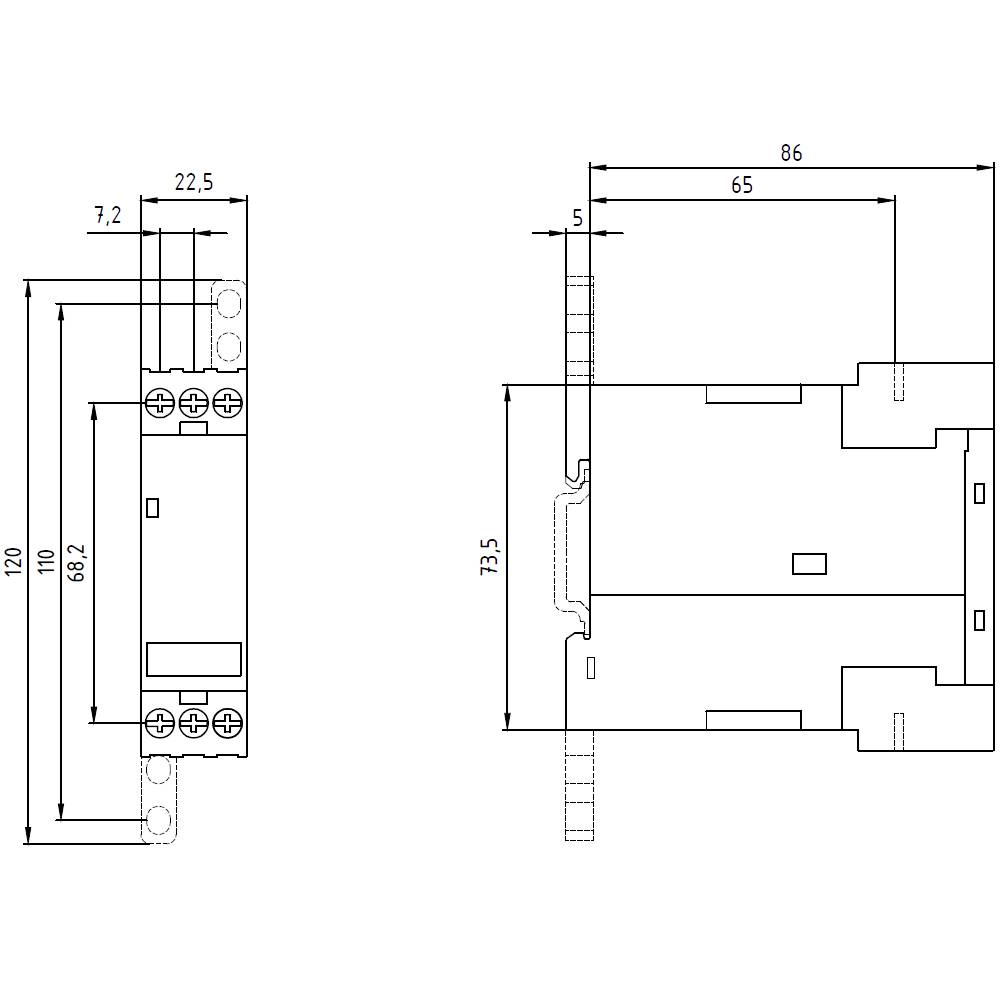

Technický výkres elektrického komponentu s rozmermi v milimetroch: výška 73,5, šírka 22,5, hĺbka 86,2. Detailný pohľad.

1/3

Kategória výrobku

sieťové monitorovacie zariadenie

Počet reléových výstupov

Prevádzkové napätie

690 V

Typ

3UG4512-1AR20

Vstupy merania

3 Phasen

Datasheety: (PDF)

Doručenie: Ut 13. 10.

5 Ks

Počet

Celkom (101,62 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Spôsob montáže: zacvaknuteľná montáž
Konštrukcia elektrického pripojenia: skrutkové pripojenie

Typ: 3UG4512-1AR20

Kategória výrobku: sieťové monitorovacie zariadenie

Počet reléových výstupov: 1

Vstupy merania: 3 Phasen

Prevádzkové napätie: 690 V

Rozmer.: (d x š x v) 91 x 22.5 x 83 mm

Hmotnosť: 119 g

Šírka: 22.5 mm

V: 83 mm

Dĺžka: 91 mm

Hĺbka: 150 mm

: 22.5

: 83 mm

: 91 mm

: ÁNO

: ÁNO

: ÁNO

: NIE

: NIE

: NIE

: Screw connection

: AC

: 0

: 0

: 1

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1740768 Siemens 3UG4512-1AR20 sieťové monitorovacie zariadenie Počet reléových výstupov: 1

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1740768 Siemens 3UG4512-1AR20 sieťové monitorovacie zariadenie Počet reléových výstupov: 1

Popis

!!! Ukončený produkt!!! Preferovaným nástupcom je 3UG5512-1AR20 PHAS.AUSF.U.-FOL. 3X160-690V Analógové monitorovacie relé výpadku a sledu fáz 3 x 160...690 V AC 50...60 Hz 1 prepínací kontakt skrutková svorkovnica Monitorovacie relé siete s pevnou funkciou SIRIUS 3UG4 na monitorovanie sledu fáz, výpadku a asymetrie, napr. v mobilných systémoch, ako sú kompresory klimatizácie, chladiace kontajnery, kompresory na staveniskách alebo žeriavy.
Celosvetové použitie prostredníctvom medzinárodných certifikátov. Rôzne varianty umožňujú výber produktu špecifického pre danú aplikáciu. Menej miesta potrebného v rozvádzacej skrini vďaka malej šírke. Všetky verzie s odnímateľnými pripojovacími svorkami.
Okrem skrutkovej techniky pripojenia sú zariadenia dostupné aj s pružinovými spojmi pre rýchle, bezúdržbové a vibráciám odolné pripojenie. Varianty so širokým rozsahom napätia bez pomocného napätia je možné použiť vo všetkých sieťach na celom svete.
Komplexný sortiment príslušenstva, ako sú identifikačné štítky zariadení, vkladacie úchytky a krytky, je štandardizovaný pre všetky relé.
Relé SIRIUS – program pre všetky aplikácie.

Tento text bol preložený strojovo.
