Siemens 3VA1110-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC

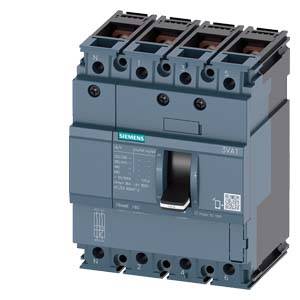

Sivý výkonový vypínač Siemens so štyrmi prípojkami a centrálnym spínačom, s technickými detailmi na prednej strane.

Ilustračný obrázok

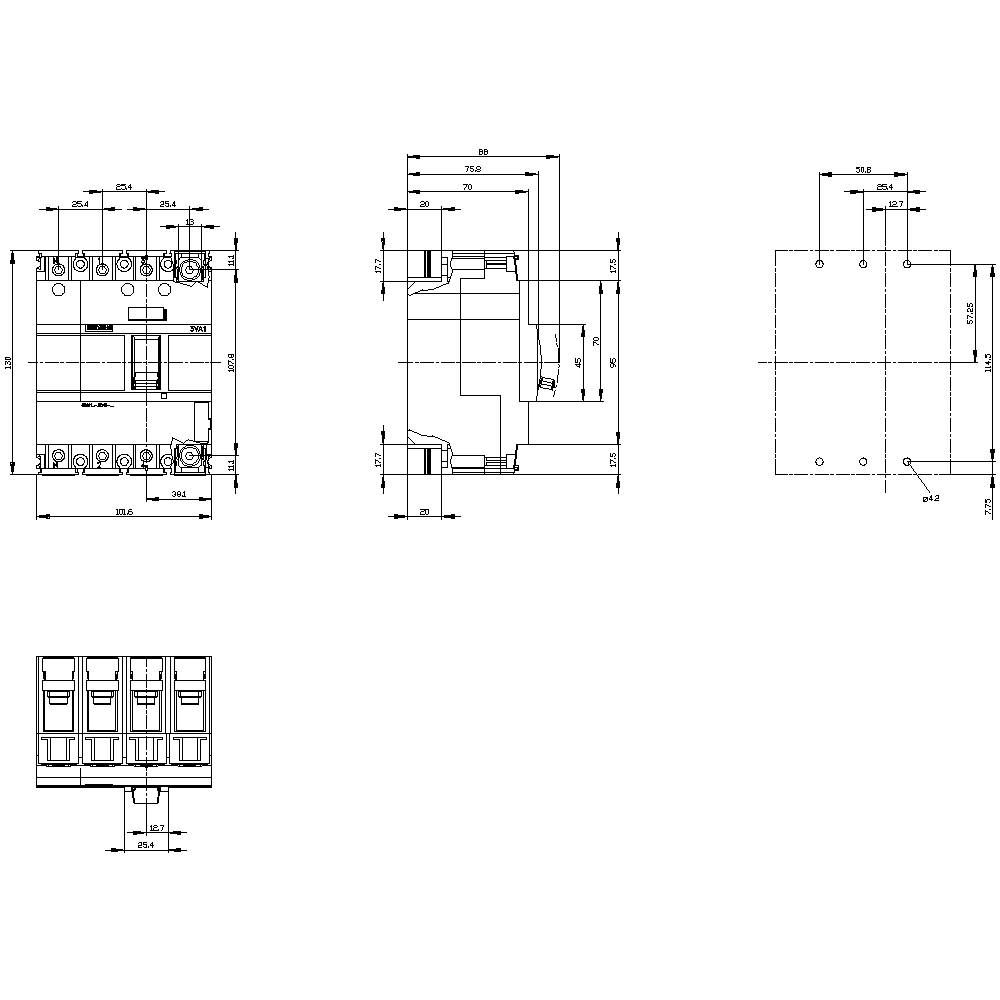

Technický výkres elektrického zariadenia s rozmermi. Zobrazuje 3 pohľady na zariadenie: spredu, z boku a zhora.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

100 A

Pripojenie

skrutkovací

Typ

3VA1110-3ED42-0AA0

Rozsah nastavenia prúdu (min.)

100 A

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (361,79 € / kus)

361,79 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 8,33 W
Hmotnosť: 1.2 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3VA1110-3ED42-0AA0

Rozsah nastavenia prúdu (min.): 100 A

Rozsah nastavenia prúdu (max.): 100 A

Rozsah nastavenia (prúd): 100 - 100 A

Počet pólov: 4-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: N

Prevedenie nadprúdovej spúšte: TM210

Pripojenie: skrutkovací

: IP40

Hĺbka: 70 mm

Šírka: 101.6 mm

V: 130 mm

Rozmer.: (š x v x h) 101.6 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 100 A

: 4

: 100-100 A

: 0

: 690-690 V

: 25 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: 25 kA

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Kategória výrobku

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pre výkonový spínač 1 ks Rozsah nastavenia (prúd): 25 A (max) Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednávacie číslo:1737263

25 A

adaptér pre výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1739826

20 A

výkonový vypínač

20 A

Na stiahnutie

Datasheet

Datasheet 1734272 Siemens 3VA1110-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1734272 Siemens 3VA1110-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC

Popis

Istič 3VA1 rám IEC 160 vypínacia schopnosť trieda N Icu = 25kA @ 415V 4-pólový, ochrana systému TM210, FTFM, In = 100A ochrana proti preťaženiu Ir = 100A pevná ochrana proti skratu Ii = 10 x In N-vodič nechránený skrutkový plochý terminál Tvarový istič 3VA1 na ochranu štartéra. Vypínače 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističové chrániče 3VA stanovujú štandardy flexibility a množstvo modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
