Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC

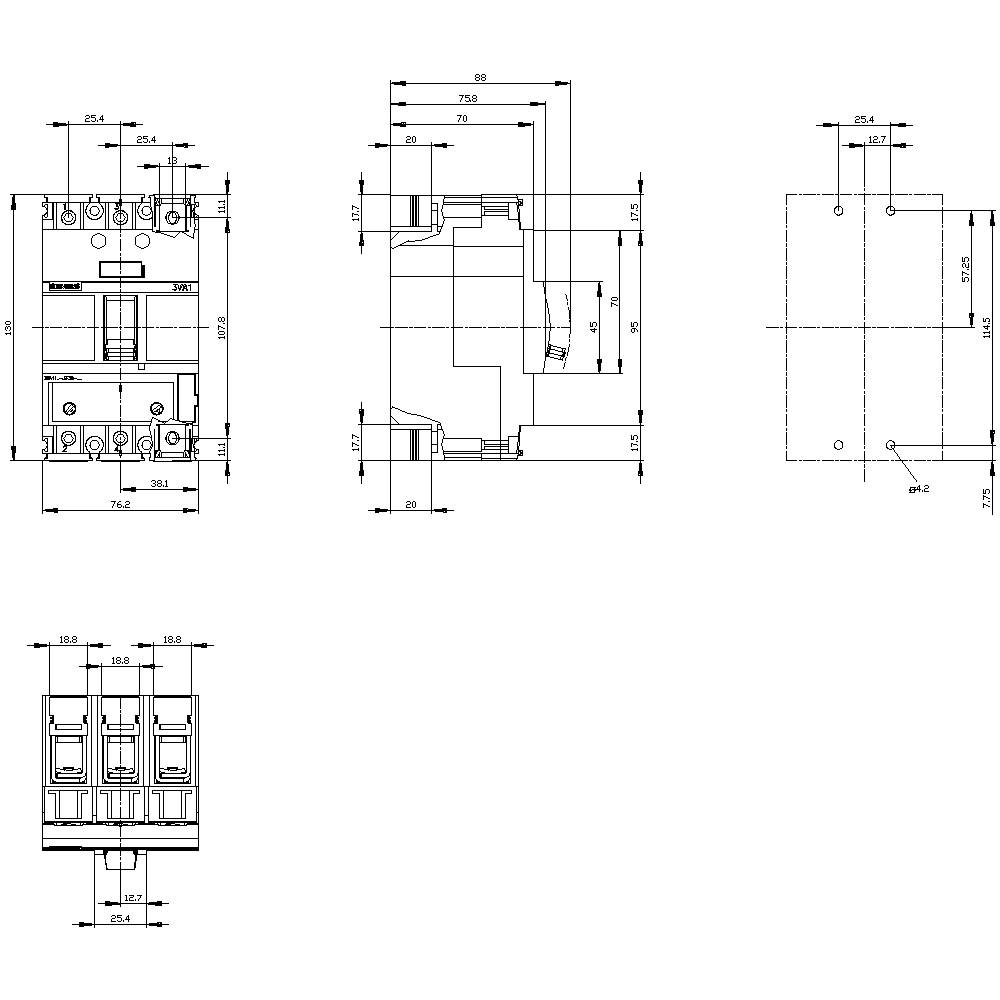

Technický výkres trojpólového výkonového vypínača znázornený z rôznych pohľadov a rozmerov na milimetrovom papieri.

Perokresba/diagram

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

125 A

Pripojenie

svorka

Druh obalu

Piece

Typ

3VA1112-3EF36-0AA0

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (459,35 € / kus)

504,17 €

-9 %

459,35 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1112-3EF36-0AA0

Rozsah nastavenia prúdu (min.): 88 A

Rozsah nastavenia prúdu (max.): 125 A

Rozsah nastavenia (prúd): 88 - 125 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: N

Prevedenie nadprúdovej spúšte: TM240

Pripojenie: svorka

: IP40

Hĺbka: 70 mm

Šírka: 76.2 mm

V: 130 mm

Rozmer.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 125 A

: 3

: 88-125 A

: 0

: 690-690 V

: 28.1 W

: IP40

: Front side

: NIE

: Frame clamp

: Rocker lever

: 25 kA

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539001

Tento produkt

125 A

Piece

88 A

Siemens 3VA1116-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1538983

160 A

Piece

160 A

Siemens 3VA1110-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539006

100 A

Piece

70 A

Siemens 3VA1112-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539007

125 A

Piece

88 A

Siemens 3VA1112-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 125 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539009

125 A

Siemens 3VA1110-4EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539019

100 A

Piece

70 A

Siemens 3VA1116-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539020

160 A

Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539039

100 A

70 A

Siemens 3VA1116-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 112 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539040

160 A

Piece

112 A

Siemens 3VA1116-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 112 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539045

160 A

112 A

Na stiahnutie

Datasheet

Datasheet 1539001 Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1539001 Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC

Popis

circuit breaker 3VA1 IEC frame 160 breaking capacity class N Icu=25kA @ 415V 3-pole, line protection TM240, ATAM, In=125A overload protection Ir=88A...125A short-circuit protection Ii=5...10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
