Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 415 V/AC

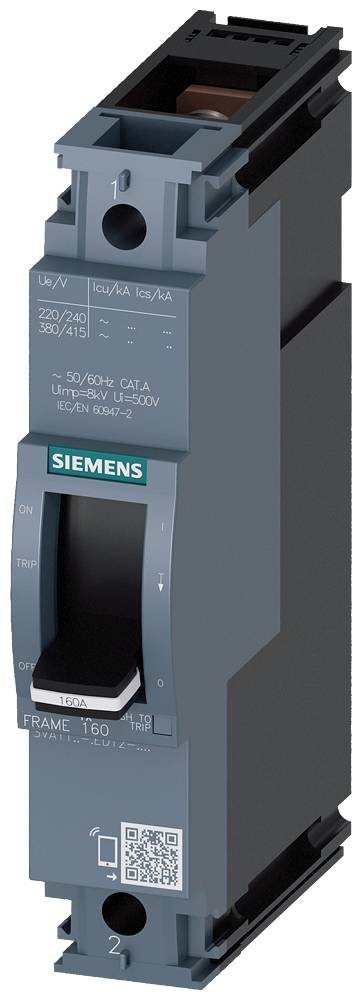

'Istič Siemens, modro-sivý, vypínač ON/OFF, číslo modelu rám 160; vhodný pre 220/240V, 50/60Hz.'

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

160 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3VA1116-3ED12-0AA0

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (272,36 € / kus)

272,36 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Hmotnosť: 0 393 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 500 V.
Stratový výkon: 12,7 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1116-3ED12-0AA0

Rozsah nastavenia prúdu (min.): 160 A

Rozsah nastavenia prúdu (max.): 160 A

Rozsah nastavenia (prúd): 160 - 160 A

Počet pólov: 1-pólový

Spínacie napätie (max.): 415 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: N

Prevedenie nadprúdovej spúšte: TM210

Pripojenie: skrutkovací

: IP40

Hĺbka: 70 mm

Šírka: 25.4 mm

V: 130 mm

Rozmer.: (š x v x h) 25.4 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 160 A

: 1

: 0

: 12.67 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: 5 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3VA1020-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1700000

20 A

Siemens 3VA1050-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 50 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1700397

50 A

Siemens 3VA1063-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1700527

63 A

Siemens 3VA1096-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700546

16 A

Siemens 3VA1096-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1700547

16 A

Siemens 3VA1063-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700646

63 A

Siemens 3VA1040-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700749

40 A

Siemens 3VA1063-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 63 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1700894

63 A

Siemens 3VA1096-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1700899

16 A

Siemens 3VA1096-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1700900

16 A

Na stiahnutie

Datasheet

Datasheet 1700131 Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 415 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1700131 Siemens 3VA1116-3ED12-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 415 V/AC

Popis

Istič 3VA1 rám IEC 160 vypínacia schopnosť trieda N Icu = 25kA @ 240V 1-pólový, ochrana systému TM210, FTFM, In = 160A ochrana proti preťaženiu Ir = 160A pevná ochrana proti skratu Ii = 10 x v skrutkovitom plochom termináli 3VA1 obvodový obvod istič na ochranu štartéra. Ističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
