Siemens 3VA1120-4EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (

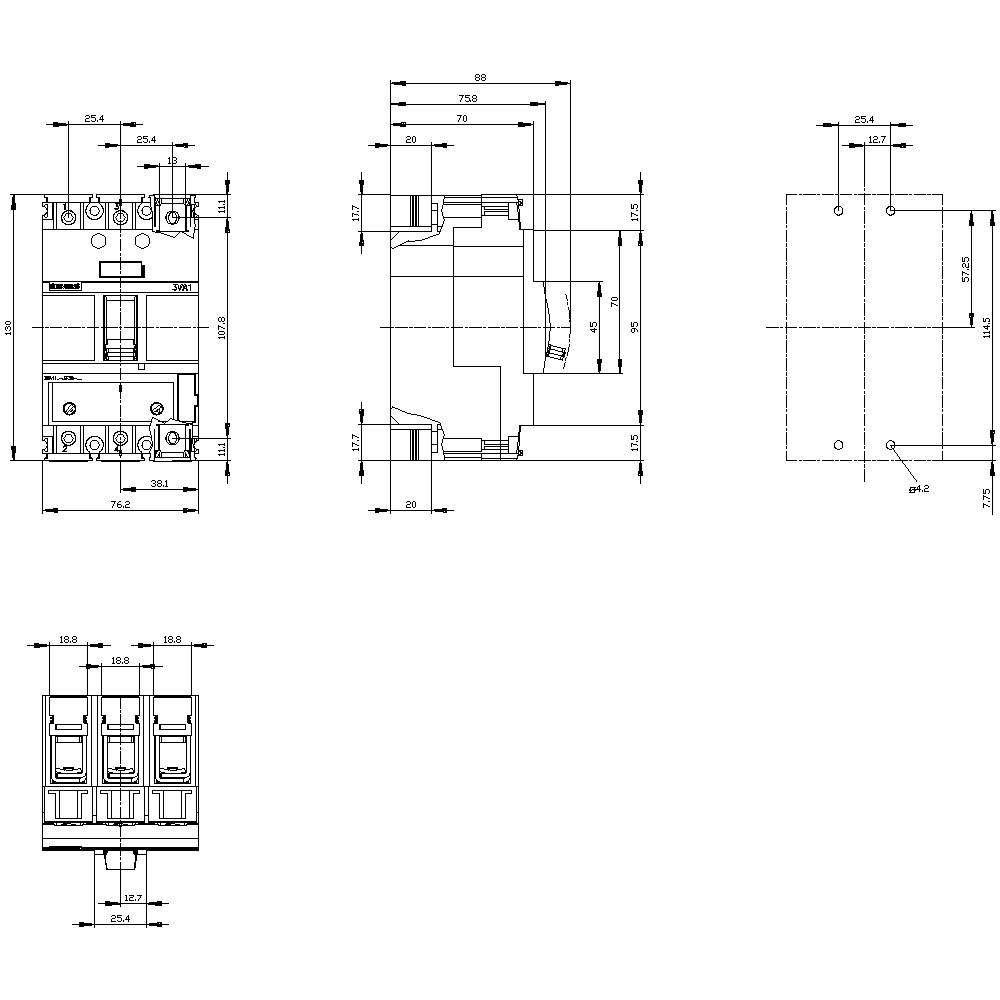

Technický výkres elektrického spínača s predným, bočným a horným pohľadom. Rozmery a detaily vrátane pozície pripojovacích svoriek sú vyznačené.

Perokresba/diagram

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

20 A

Pripojenie

svorka

Druh obalu

Piece

Typ

3VA1120-4EF36-0AA0

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (308,13 € / kus)

308,13 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz
Rozptyl výkonu: 4 W
Hmotnosť: 1 034 kg

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1120-4EF36-0AA0

Rozsah nastavenia prúdu (min.): 14 A

Rozsah nastavenia prúdu (max.): 20 A

Rozsah nastavenia (prúd): 14 - 20 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: S

Prevedenie nadprúdovej spúšte: TM240

Pripojenie: svorka

: IP40

Hĺbka: 70 mm

Šírka: 76.2 mm

V: 130 mm

Rozmer.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 20 A

: 3

: 0

: 12 W

: IP40

: Front side

: NIE

: Frame clamp

: Rocker lever

: 36 kA

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1116-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1538983

160 A

Piece

160 A

Siemens 3VA1112-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539001

125 A

Piece

88 A

Siemens 3VA1110-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539006

100 A

Piece

70 A

Siemens 3VA1112-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 88 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539007

125 A

Piece

88 A

Siemens 3VA1112-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 125 - 125 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539009

125 A

Siemens 3VA1110-4EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539019

100 A

Piece

70 A

Siemens 3VA1116-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 160 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539020

160 A

Siemens 3VA1110-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 70 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539039

100 A

70 A

Siemens 3VA1116-3EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 112 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1539040

160 A

Piece

112 A

Siemens 3VA1116-3EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 112 - 160 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1539045

160 A

112 A

Na stiahnutie

Datasheet

Datasheet 1538989 Siemens 3VA1120-4EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1538989 Siemens 3VA1120-4EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA1 rám IEC 160 vypínacia trieda trieda S Icu = 36kA @ 415V 3-pólová, ochrana systému TM240, ATAM, In = 20A ochrana proti preťaženiu Ir = 14A ... 20A ochrana proti skratu Ii = 8 ... 16 x In svorkovnicový istič 3VA1 na ochranu štartéra. Vypínače 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističové chrániče 3VA stanovujú štandardy flexibility a množstvo modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
