Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC

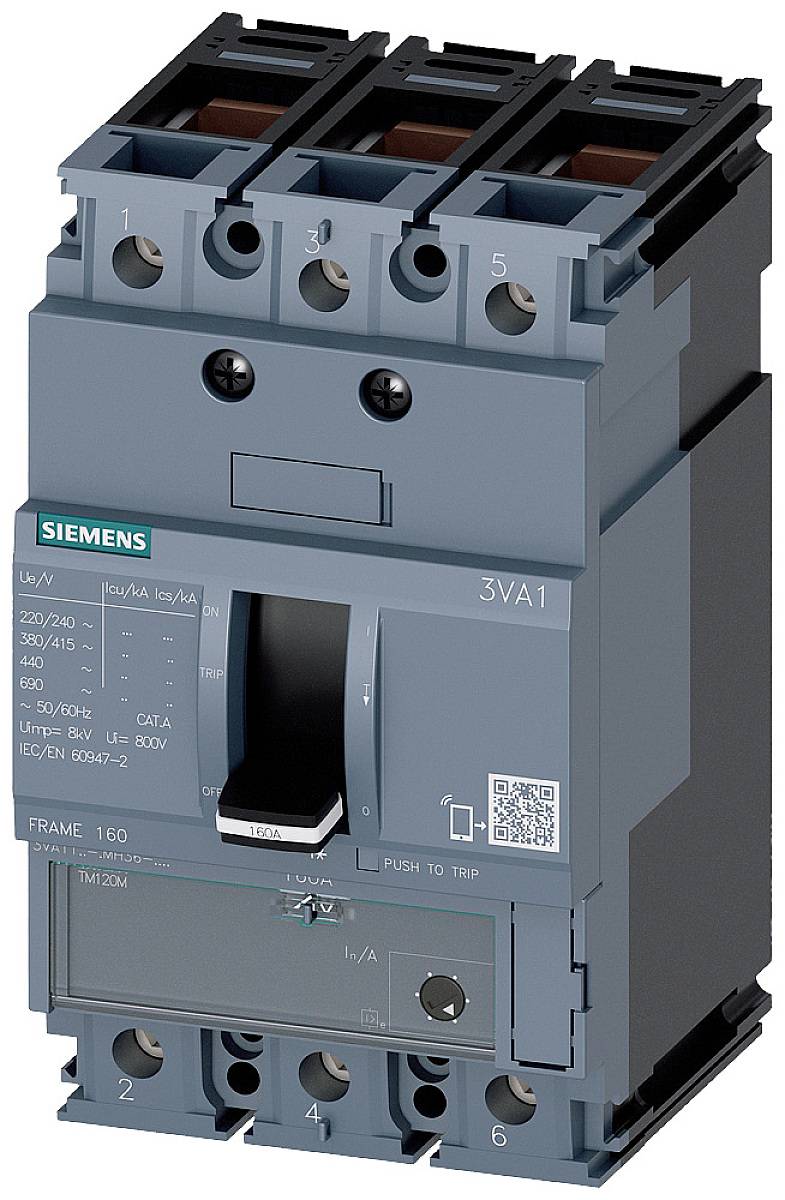

Sivo-modrý elektromechanický výkonový spínač s viacerými prípojkami a pákovým spínačom vpredu.

Ilustračný obrázok

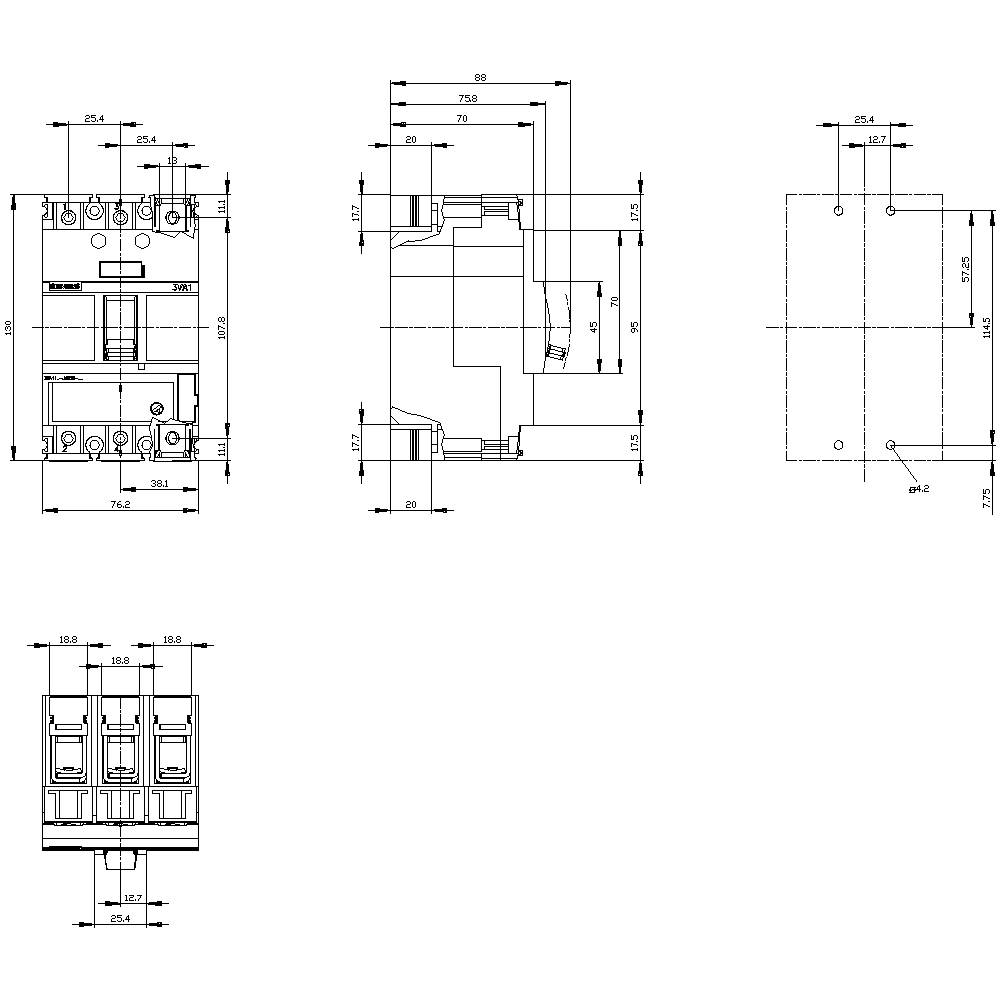

Výkres elektrického spínača s rôznymi pohľadmi a presnými rozmermi. Vľavo pohľad spredu, vpravo bočné pohľady.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

40 A

Pripojenie

svorka

Druh obalu

Piece

Typ

3VA1140-5MH36-0AA0

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (321,14 € / kus)

321,14 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: ochrana štartéra
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz
Stratový výkon: 1,2 W
Hmotnosť: 0.9 kg

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1140-5MH36-0AA0

Rozsah nastavenia prúdu (max.): 40 A

Rozsah nastavenia (prúd): 40 A (max)

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: M

Prevedenie nadprúdovej spúšte: TM120M

Pripojenie: svorka

: IP40

Hĺbka: 70 mm

Šírka: 76.2 mm

V: 130 mm

Rozmer.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 40 A

: 3

: 0

: 690-690 V

: 10.8 W

: IP40

: Front side

: NIE

: Frame clamp

: Rocker lever

: 55 kA

: 280-640 A

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722598

25 A

18 A

Na stiahnutie

Datasheet

Datasheet 1723904 Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1723904 Siemens 3VA1140-5MH36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC

Popis

Istič 3VA1 IEC rám 160 vypínacia trieda M Icu = 55kA @ 415V 3-pólový, ochrana štartéra TM120M, AM, In = 40A bez ochrany proti preťaženiu ochrana proti skratu Ii = 7 ... 16 x In koncovka pripojenie lisovaný kryt istič 3VA1 na ochranu štartéra. Ističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
