Siemens 3VA1150-5EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 50 A Spínacie napätie (max.): 690 V/AC (

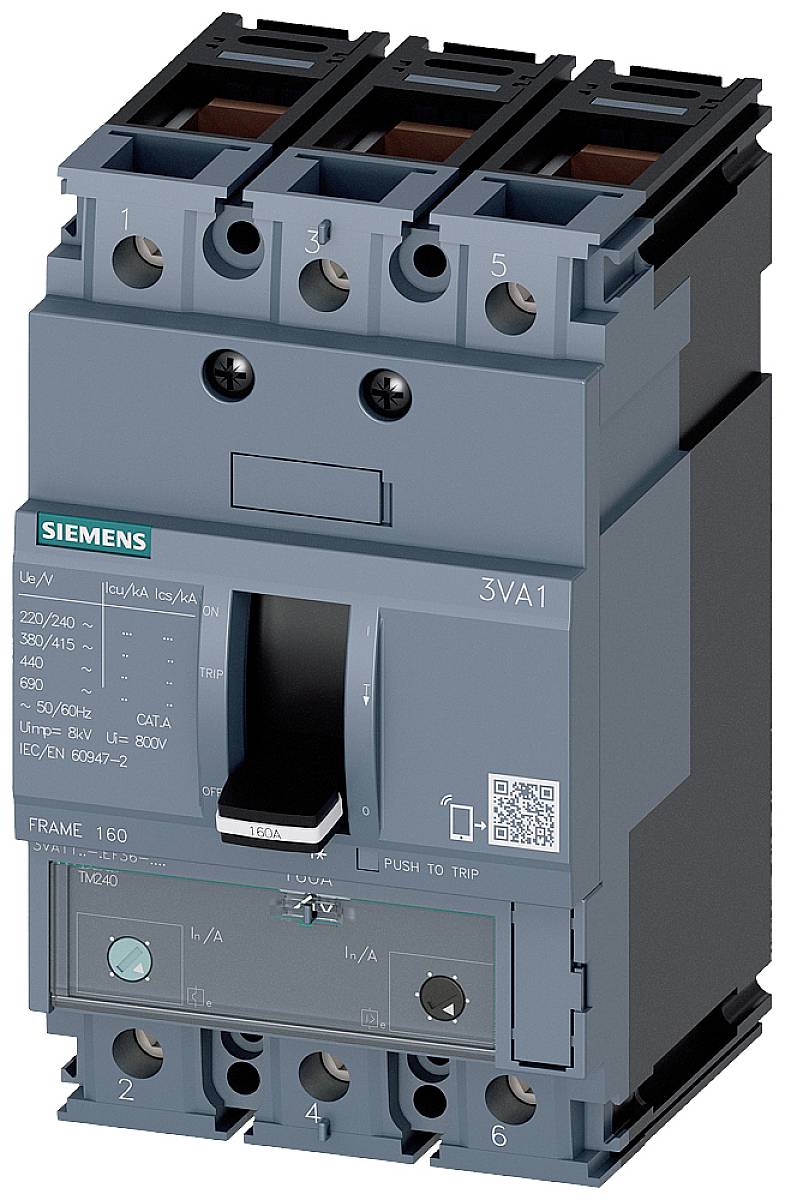

Výkonový istič 3VA1 od Siemensu, trojpólový, na ochranu a riadenie elektrických obvodov, s ovládacou pákou a prípojnicami.

Ilustračný obrázok

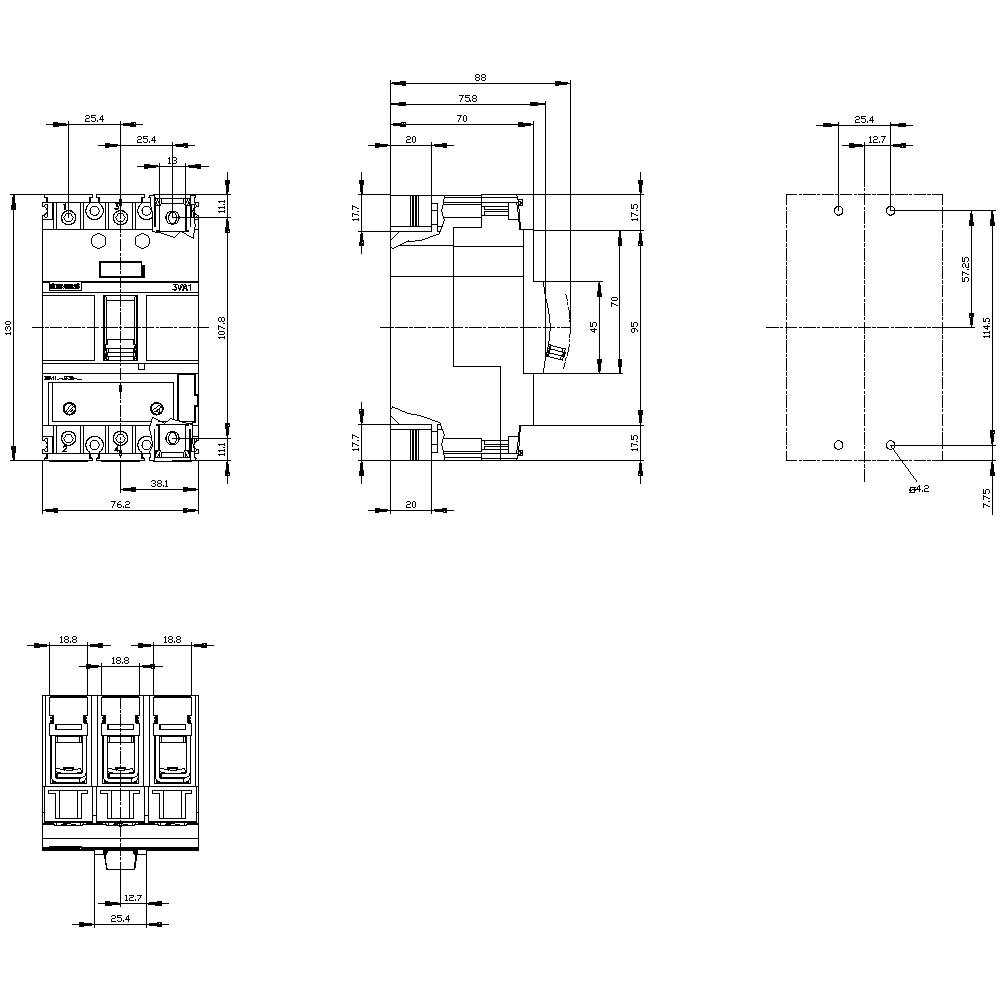

Technický výkres elektrickej komponenty so štyrmi pohľadmi, rozmermi a konektormi.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

50 A

Pripojenie

svorka

Druh obalu

Piece

Typ

3VA1150-5EF36-0AA0

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (329,27 € / kus)

329,27 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz
Stratový výkon: 4,87 W
Hmotnosť: 1 025 kg

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA1150-5EF36-0AA0

Rozsah nastavenia prúdu (min.): 35 A

Rozsah nastavenia prúdu (max.): 50 A

Rozsah nastavenia (prúd): 35 - 50 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: M

Prevedenie nadprúdovej spúšte: TM240

Pripojenie: svorka

: IP40

Hĺbka: 70 mm

Šírka: 76.2 mm

V: 130 mm

Rozmer.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 50 A

: 3

: 35-50 A

: 0

: 690-690 V

: 14.6 W

: IP40

: Front side

: NIE

: Frame clamp

: Rocker lever

: 55 kA

: 250-500 A

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722598

25 A

18 A

Na stiahnutie

Datasheet

Datasheet 1721927 Siemens 3VA1150-5EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 50 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1721927 Siemens 3VA1150-5EF36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 50 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA1 rám IEC 160 vypínacia schopnosť trieda M Icu = 55kA @ 415V 3-pólová, ochrana systému TM240, ATAM, In = 50A ochrana proti preťaženiu Ir = 35A ... 50A ochrana proti skratu Ii = 5 ... 10 x In svorkovnicový istič 3VA1 na ochranu štartéra. Ističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.
