Siemens 3VA1196-6EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 16 A Spínacie napätie (max.): 690 V/AC (

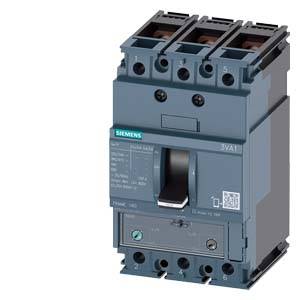

Elektrický výkonový istič značky Siemens, typ 3VA1, s ovládacou pákou a označeniami. Používaný v elektrických systémoch na zabezpečenie ochrany.

Ilustračný obrázok

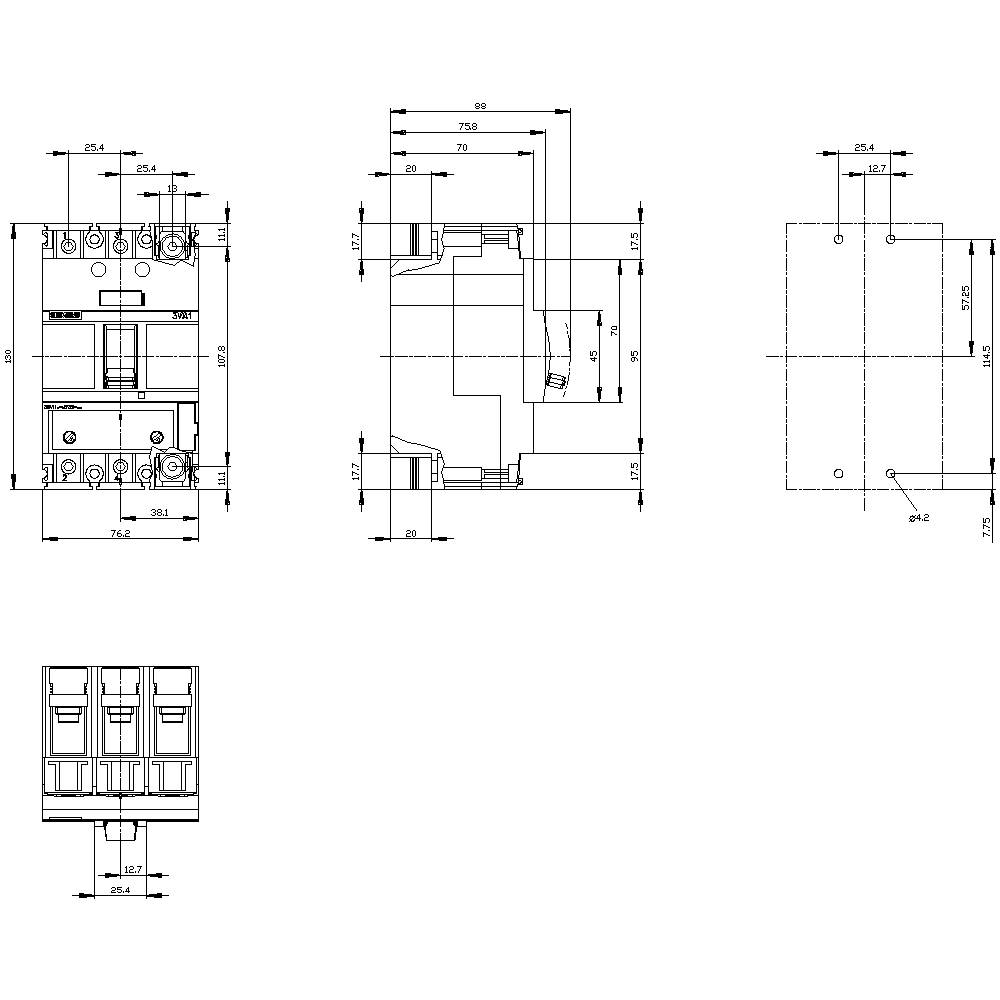

Technický výkres elektrického spínača s rôznymi pohľadmi a rozmermi, znázorňujúci presné miery a detaily pripojenia.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

16 A

Pripojenie

skrutkovací

Typ

3VA1196-6EF32-0AA0

Rozsah nastavenia prúdu (min.)

11 A

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (324,39 € / kus)

324,39 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 3,53 W
Hmotnosť: 0 949 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 8 000
Izolačné napätie: 800 V.
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3VA1196-6EF32-0AA0

Rozsah nastavenia prúdu (min.): 11 A

Rozsah nastavenia prúdu (max.): 16 A

Rozsah nastavenia (prúd): 11 - 16 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: H

Prevedenie nadprúdovej spúšte: TM240

Pripojenie: skrutkovací

: IP40

Hĺbka: 70 mm

Šírka: 76.2 mm

V: 130 mm

Rozmer.: (š x v x h) 76.2 x 130 x 70 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 16 A

: 3

: 0

: 10.6 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: 70 kA

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Kategória výrobku

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pre výkonový spínač 1 ks Rozsah nastavenia (prúd): 25 A (max) Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednávacie číslo:1737263

25 A

adaptér pre výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1739826

20 A

výkonový vypínač

20 A

Na stiahnutie

Datasheet

Datasheet 1742990 Siemens 3VA1196-6EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 16 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742990 Siemens 3VA1196-6EF32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 11 - 16 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA1 rám IEC 160 vypínacia trieda H Icu = 70kA @ 415V 3-pólový, ochrana systému TM240, ATAM, In = 16A ochrana proti preťaženiu Ir = 11A ... 16A ochrana proti skratu Ii = 10 ... 20 x In skrutkový plochý pripojovací istič 3VA1 na ochranu štartéra. Ističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu štartéra na ochranu elektromotorov pred skratom. 3. K dispozícii ako 3-pólová verzia. 4. V závislosti od veľkosti: menovitý prevádzkový prúd 32 A ... 200 A. 5. Spínacia kapacita 55 kA ... 70 kA pri 415 V. 6. Je možná pevná inštalácia a technológia zásuvných modulov. 7. Séria má tepelno-magnetický nadprúdový spínač 8. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. 9. Konzistentná platforma príslušenstva pre všetky ističe tvarových puzdier 3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
