Siemens 3VA2063-8JQ32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (

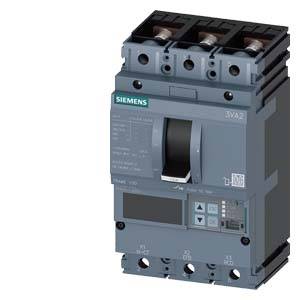

Trojpólový výkonový istič značky Siemens, model 3VA2, určený na ochranu elektrických obvodov pred preťažením a skratom.

Ilustračný obrázok

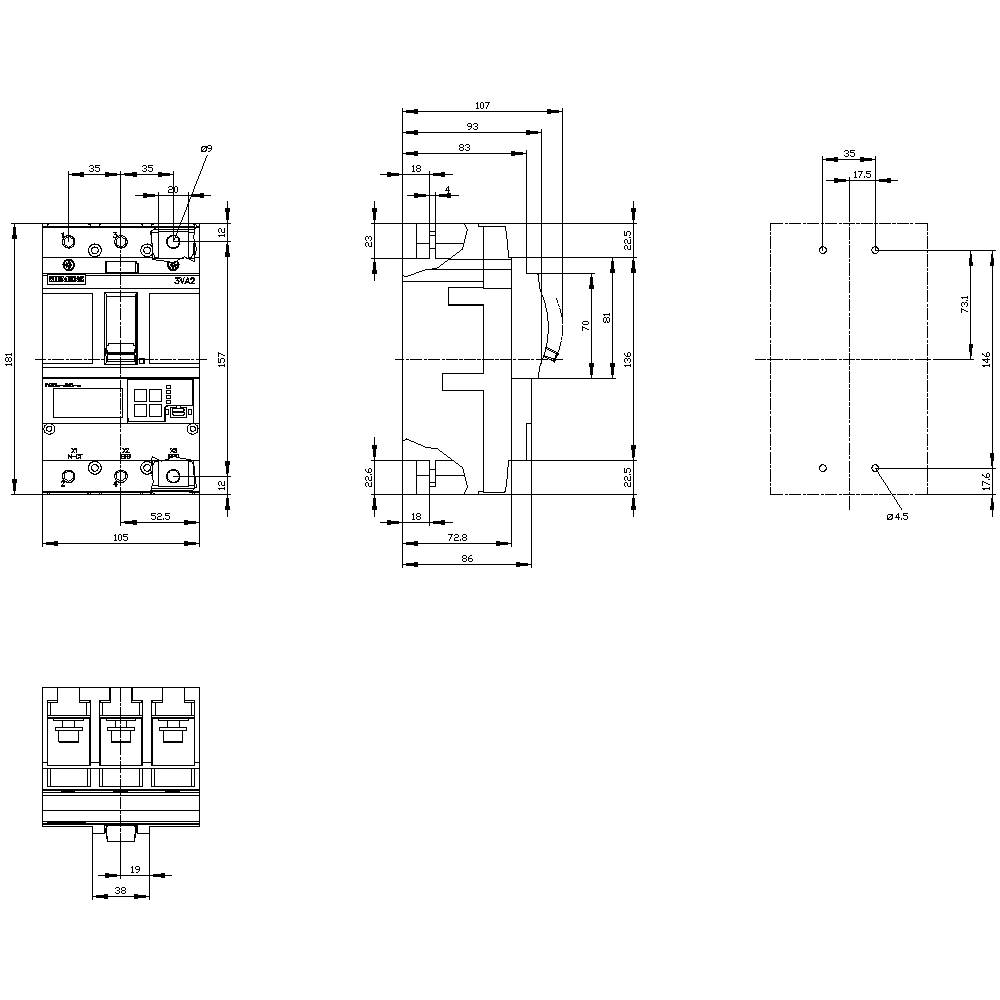

Technický výkres trojfázového výkonového vypínača s čelným pohľadom, bočným pohľadom a rozmermi v milimetroch.

1/2

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

63 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3VA2063-8JQ32-0AA0

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (1 256,10 € / kus)

1 382,50 €

-9 %

1 256,10 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Istič 3VA2 IEC rám 100, vypínacia trieda L Icu = 150

Dodatočné informácie:

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 3 W
Hmotnosť: 2.29 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 14 000
Izolačné napätie: 800 V.

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA2063-8JQ32-0AA0

Rozsah nastavenia prúdu (min.): 25 A

Rozsah nastavenia prúdu (max.): 63 A

Rozsah nastavenia (prúd): 25 - 63 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: L

Prevedenie nadprúdovej spúšte: ETU560

Pripojenie: skrutkovací

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 181 mm

Rozmer.: (š x v x h) 105 x 181 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 63 A

: 3

: 0

: 3 W

: IP40

: Front side

: NIE

: Screw connection

: Rocker lever

: NIE

: 150 kA

: ÁNO

: ÁNO

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Kategória výrobku

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pre výkonový spínač 1 ks Rozsah nastavenia (prúd): 25 A (max) Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednávacie číslo:1737263

25 A

adaptér pre výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1739826

20 A

výkonový vypínač

20 A

Na stiahnutie

Datasheet

Datasheet 1745278 Siemens 3VA2063-8JQ32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745278 Siemens 3VA2063-8JQ32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 63 A Spínacie napätie (max.): 690 V/AC (

Popis

Istič 3VA2 rám IEC 100 vypínacia schopnosť trieda L Icu = 150kA @ 415V 3-pólová, ochrana systému ETU560, LSIG, In = 63A ochrana proti preťaženiu Ir = 25A ... 63A ochrana proti skratu Isd = 0,6..10x In, Ii = 1,5 .. 12x In Ochrana N-vodiča voliteľne s externým prúdovým transformátorom, až 160% ochrana proti zemnému spojeniu, možno vypnúť Ig = 0,25 ... 1 x In, tg = 0,05-0,8 s skrutkové ploché pripojenie obvod lisovaného puzdra istič 3VA2 s radou ETU 8 na ochranu systému Ističové jističe 3VA od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie, ako aj pre aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému, štartéra a motora prostredníctvom bezpečného vypnutia v v prípade preťaženia alebo skratu. Ističe tvarovej skrine 3VA stanovujú štandardy flexibility a široké spektrum modulárneho príslušenstva. Jednotné príslušenstvo pre niekoľko veľkostí pre všetky série ističov tvarovaných skríň 3VA1 a 3VA2. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu systému a ochranu generátora. 3. K dispozícii ako 3- a 4-pólové verzie. 4. Štyri triedy spínacích schopností od 55 kA ... 150 kA pri 415 V. 5. V závislosti od veľkosti: menovitý prúd 25 A, 630 A. 6. Je možná pevná inštalácia, zásuvná technológia a zasúvacia technológia. 7. Séria má elektronické nadprúdové vydanie. 8. Má integrovaný displej pre zobrazenie nameraných hodnôt. 9. Integrovaná funkcia merania a voliteľné komunikačné pripojenie cez Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. www.siemens.de/3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
