Siemens 3VA6140-5JP31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (

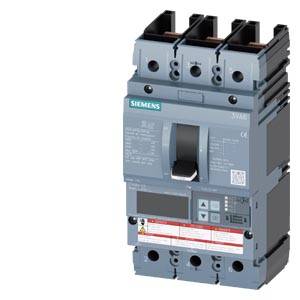

Elektrický istič značky Siemens so spínačom v strede, obklopený niekoľkými nápismi a symbolmi na prednej strane.

Ilustračný obrázok

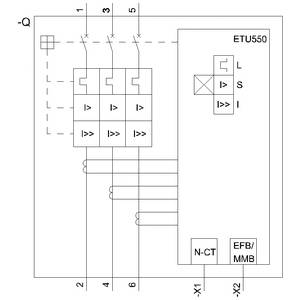

Schéma zapojenia výkonového spínača s popiskou 'ETU550'. Zobrazuje poistky a pripojenia vrátane symbolov L, S, I.

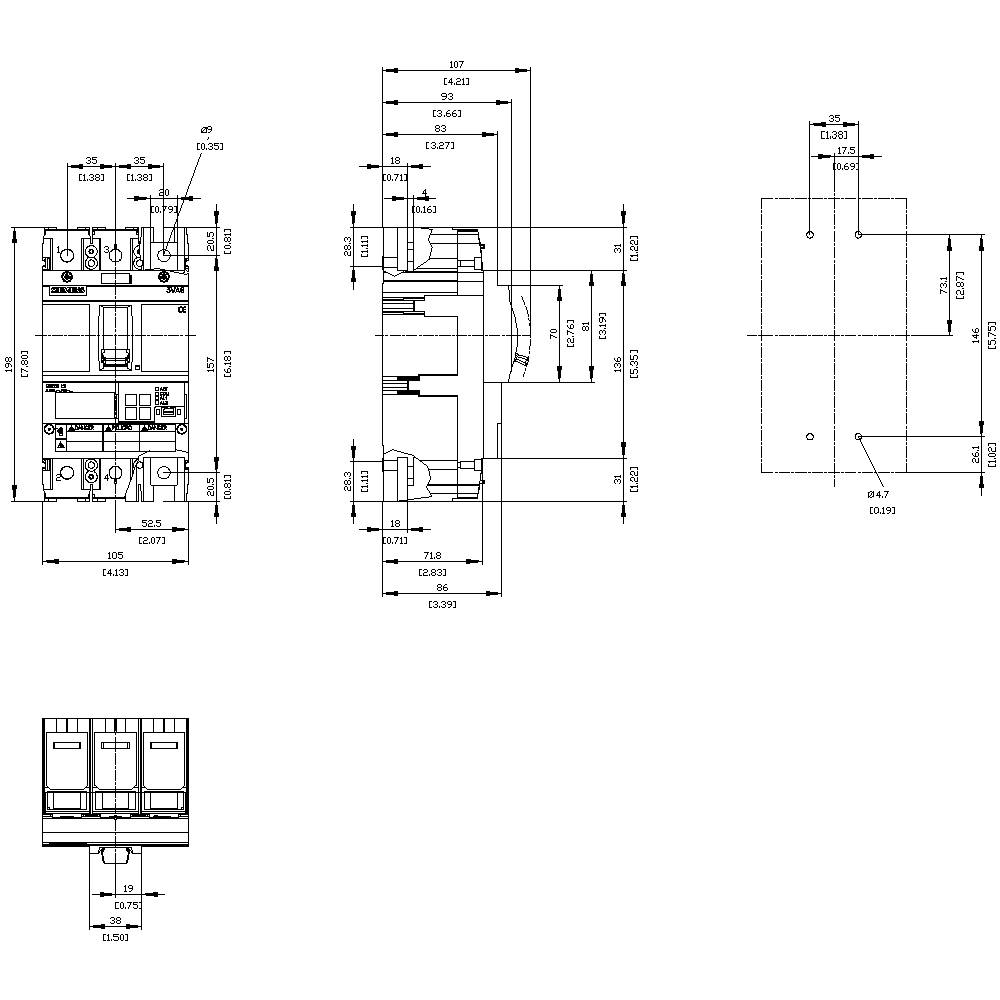

Technický výkres elektrického spínača s rozmermi v milimetroch. Zobrazuje predný pohľad, bočný pohľad a polohu otvorov pre skrutky.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

40 A

Pripojenie

zástrčka

Typ

3VA6140-5JP31-2AA0

Rozsah nastavenia prúdu (min.)

16 A

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (1 101,63 € / kus)

1 215,83 €

-9 %

1 101,63 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 0,8 W
Hmotnosť: 2.3 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 9000
Izolačné napätie: 600 V.
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3VA6140-5JP31-2AA0

Rozsah nastavenia prúdu (min.): 16 A

Rozsah nastavenia prúdu (max.): 40 A

Rozsah nastavenia (prúd): 16 - 40 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 600 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: M

Prevedenie nadprúdovej spúšte: ETU550

Vlastnosti: zásuvné

Pripojenie: zástrčka

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 198 mm

Rozmer.: (š x v x h) 105 x 198 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 40 A

: 3

: 16-40 A

: 0

: 600-600 V

: 2.4 W

: IP40

: Other

: NIE

: Other

: Rocker lever

: 55 kA

: 24-400 A

: 60-480 A

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3VA1125-5EF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 25 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1722598

25 A

18 A

Na stiahnutie

Datasheet

Datasheet 1724551 Siemens 3VA6140-5JP31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1724551 Siemens 3VA6140-5JP31-2AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 16 - 40 A Spínacie napätie (max.): 600 V/AC (

Popis

Istič 3VA6 UL rám 150 vypínacia schopnosť trieda M 35kA @ 480V 3-pólový, ochrana systému ETU550, LSI, In = 40A ochrana proti preťaženiu Ir = 16A ... 40A ochrana proti skratu Isd = 0,6..10x In, Ii = 1,5 0,12x In N ochrana vodiča voliteľne s externým prúdovým transformátorom, až 160% bez pripojenia 3V6 istič s tvarovaným puzdrom s 5 ETU na ochranu systému, 100% menovitý istič, schválenie UL. Ističe 3VA UL od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému a štartéra prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. . 3VA UL stanovuje štandardy flexibility a množstvo modulárneho príslušenstva. 100% hodnotené verzie ističa 3VA6 môžu byť prevádzkované nepretržite so 100% špecifikovaného menovitého prúdu. Sú na to špeciálne testované a certifikované. Ističový chránič 3VA UL ponúka tiež najlepšie podmienky pre výrobcov strojov a rozvádzačov vyvážajúcich do celého sveta. Séria 3VA5 a 3VA6 okrem normy IEC spĺňa aj normu UL. Všetky funkcie je tak možné nasadiť a použiť pre systémy na celom svete. . Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu systému. 3. 100% hodnotený istič. 4. K dispozícii ako 3- a 4-pólové verzie. 5. Štyri triedy spínacích schopností od 35 kA ... 150 kA pri 480 V. 6. V závislosti od veľkosti: menovitý prúd 40 A ... 400 A. 7. Je možná pevná inštalácia, zásuvná technológia a zasúvacia technológia. 8. Séria má elektronické nadprúdové vydanie. 9. Má integrovaný displej pre zobrazenie nameraných hodnôt. 10. Voliteľné komunikačné pripojenie cez Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 11. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. www.siemens.de/3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
