Siemens 3VA6210-7JT31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 100 A Spínacie napätie (max.): 600 V/AC

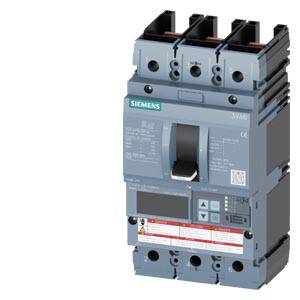

Sivý trojpólový výkonový vypínač značky Siemens s pákou vpredu; slúži na elektrickú kontrolu a ochranu elektrických obvodov.

Ilustračný obrázok

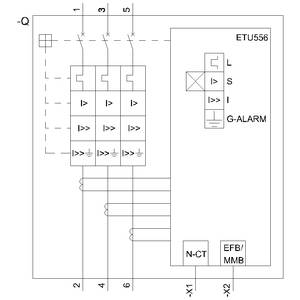

Schéma zapojenia znázorňuje výkonový istič ETU556 s prípojnicami L, S, I, G-ALARM a spúšťacími mechanizmami pre ochranu pred nadprúdom.

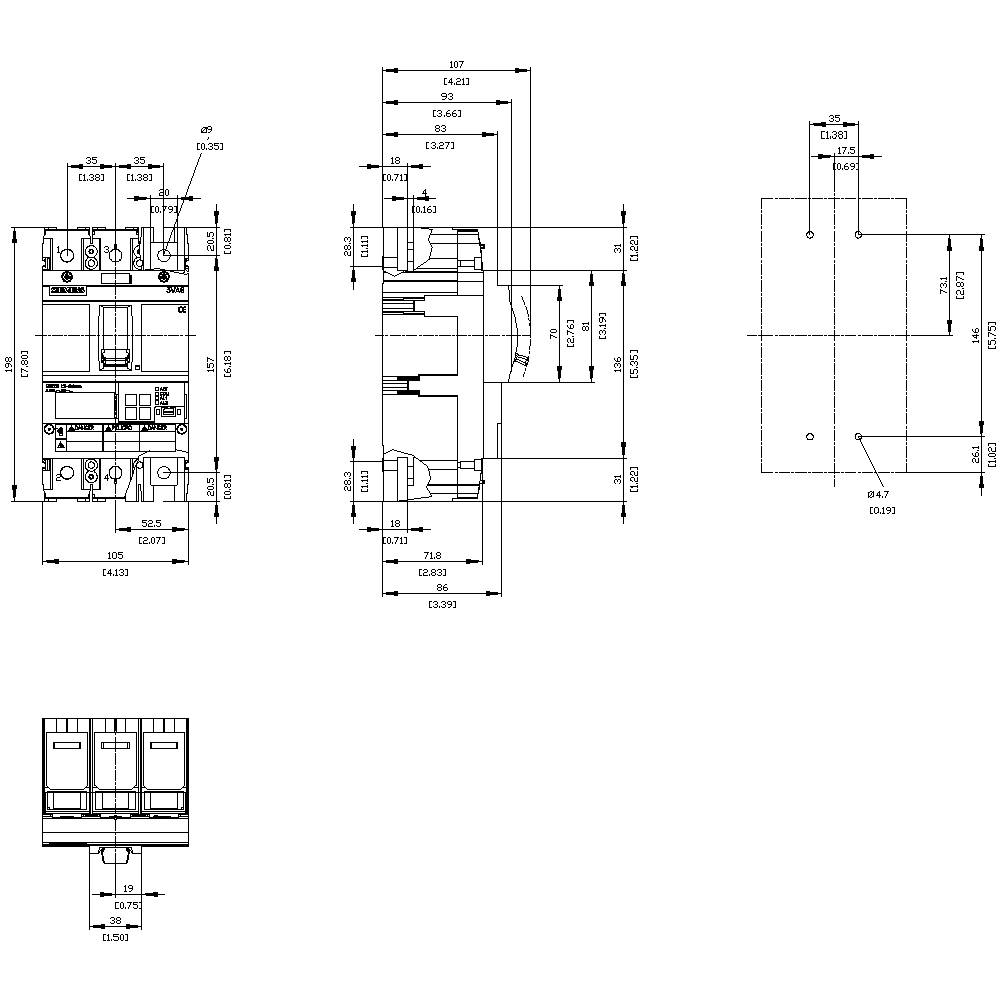

Technický výkres elektrického spínača. Zobrazuje predný, bočný a horný pohľad s presnými rozmermi v milimetroch.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

100 A

Pripojenie

zástrčka

Druh obalu

Piece

Typ

3VA6210-7JT31-0AA0

Datasheety: (PDF)

Doručenie: Po 16. 11.

Počet

Celkom (1 804,07 € / kus)

1 990,83 €

-9 %

1 804,07 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Vykonanie: ochrana systému
Stratový výkon: 2,23 W
Hmotnosť: 2.5 kg
Mechanická životnosť: 20 000
Elektrická životnosť: 7500
Izolačné napätie: 600 V.
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3VA6210-7JT31-0AA0

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 40 A

Rozsah nastavenia prúdu (max.): 100 A

Rozsah nastavenia (prúd): 40 - 100 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 600 V/AC

Vhodné pre sériu: Siemens 3VA

Vhodné pre značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Trieda spínacieho výkonu: C

Prevedenie nadprúdovej spúšte: ETU556

Vlastnosti: zásuvné

Pripojenie: zástrčka

: IP40

Hĺbka: 86 mm

Šírka: 105 mm

V: 198 mm

Rozmer.: (š x v x h) 105 x 198 x 86 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 100 A

: 3

: 0

: 6.7 W

: IP40

: Other

: NIE

: Other

: Rocker lever

: 110 kA

: ÁNO

: NIE

: ÁNO

: Built-in device fixed built-in technique

: ÁNO

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Kategória výrobku

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3VA1010-4ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1736957

100 A

výkonový vypínač

Piece

100 A

Siemens 3RA6890-0BA adaptér pre výkonový spínač 1 ks Rozsah nastavenia (prúd): 25 A (max) Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednávacie číslo:1737263

25 A

adaptér pre výkonový spínač

Piece

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737507

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737605

100 A

výkonový vypínač

100 A

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednávacie číslo:1737861

100 A

výkonový vypínač

Piece

100 A

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737862

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1737881

100 A

výkonový vypínač

100 A

Siemens 3VA1010-4ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 100 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednávacie číslo:1737920

100 A

výkonový vypínač

100 A

Siemens 3VA1020-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednávacie číslo:1737935

20 A

výkonový vypínač

Piece

20 A

Siemens 3VA1020-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 20 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednávacie číslo:1739826

20 A

výkonový vypínač

20 A

Na stiahnutie

Datasheet

Datasheet 1748525 Siemens 3VA6210-7JT31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 100 A Spínacie napätie (max.): 600 V/AC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1748525 Siemens 3VA6210-7JT31-0AA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 - 100 A Spínacie napätie (max.): 600 V/AC

Popis

Istič 3VA6 UL rám 250 vypínacia schopnosť trieda C 100kA @ 480V 3-pólová, ochrana systému ETU556, LSI, In = 100A ochrana proti preťaženiu Ir = 40A ... 100A ochrana proti skratu Isd = 0,6..10x In, Ii = 1,5 ..12x V ochrane N vodiča voliteľne s externým prúdovým transformátorom, až 160% hlásenie zemnej poruchy cez EFB300 alebo COM bez pripojenia ističa 3VA6 s ochranou ETU 5 na ochranu systému, schválenie UL. Ističe 3VA UL od spoločnosti Siemens ako dôležitá súčasť ochranných komponentov SENTRON pre priemyselné aplikácie a aplikácie v sektore infraštruktúry ponúkajú účinnú ochranu systému a štartéra prostredníctvom bezpečného vypnutia v prípade preťaženia alebo skratu. . 3VA určuje štandardy flexibility a množstvo modulárneho príslušenstva. Ističe tvarovej skrine 3VA UL ponúkajú tiež najlepšie podmienky pre výrobcov strojov a rozvádzačov vyvážajúcich do celého sveta. Okrem normy IEC spĺňajú rady 3VA5 a 3VA6 aj normu UL. Všetky funkcie je tak možné nasadiť a použiť pre systémy na celom svete. Tento variant ističa 3VA pre tvarované puzdro sa vyznačuje predovšetkým: 1. Kompaktný dizajn. 2. K dispozícii ako variant pre ochranu systému. 3. K dispozícii ako 3- a 4-pólové verzie. 4. Štyri triedy spínacej kapacity 35 kA. 150 kA pri 480 V. 5. V závislosti od veľkosti: menovitý prúd 40 A, 600 A. 6. Je možná pevná inštalácia, zásuvná technológia a zasúvacia technológia. 7. Séria má elektronické nadprúdové vydanie. 8. Má integrovaný displej pre zobrazenie nameraných hodnôt. 9. Voliteľné komunikačné pripojenie cez Modbus TCP, Modbus RTU, PROFINET a PROFIBUS. 10. Modulárne a ľahko zostaviteľné vnútorné príslušenstvo so širokou škálou funkcií. www.siemens.de/3VA. Spoločnosť Siemens ponúka komplexné portfólio ochranných, spínacích, meracích a monitorovacích zariadení, distribučných systémov, ako aj spínačov a zásuviek pre bezpečnú a efektívnu elektrickú infraštruktúru v budovách a priemysle.
