Siemens 4NC5434-2CH21 prúdový transformátor 1-fázový Primárny prúd 1200 A Sekundárny prúd 5 A Ø priechodky vodiče:41 mm

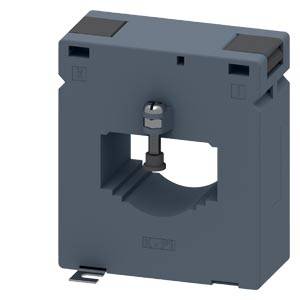

Sivý elektrický prúdový transformátor, štvorcový tvar, stredový otvor pre prechod kábla, určený na meranie napätia a prúdu v rozvádzačoch.

Ilustračný obrázok

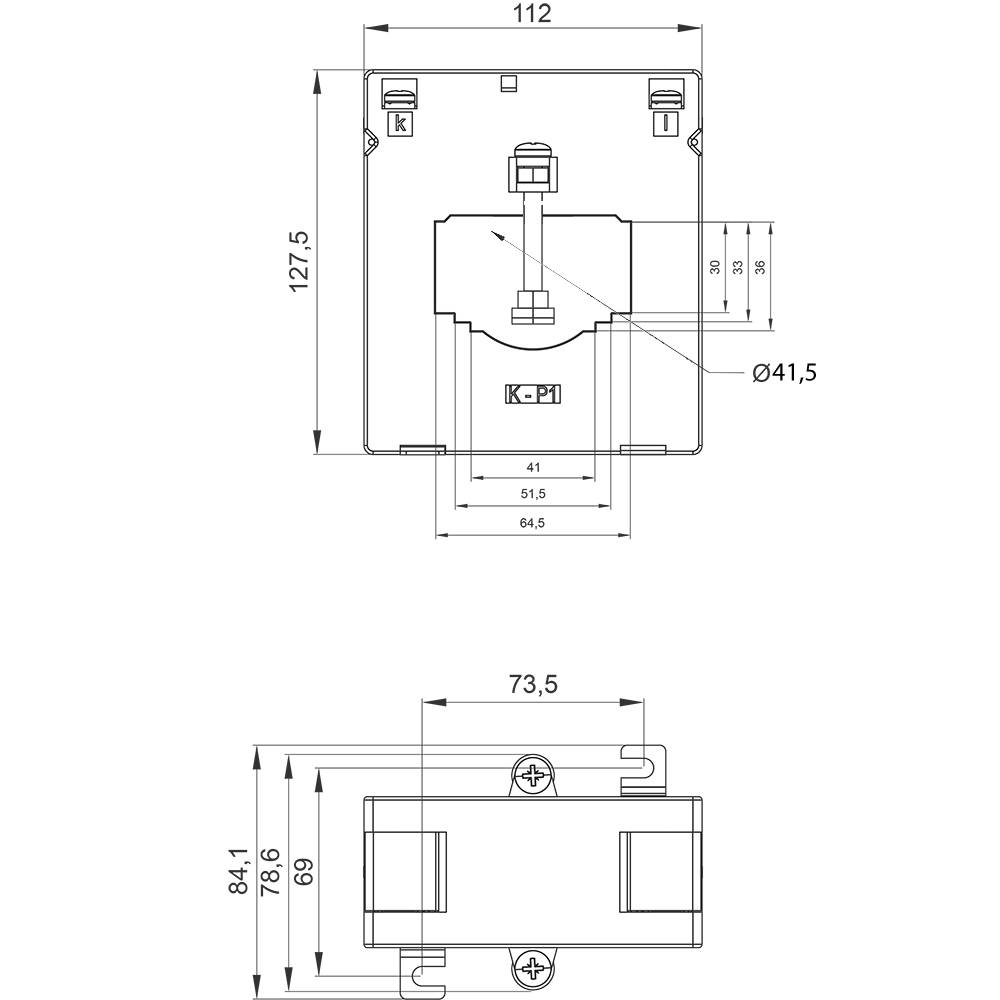

Technický výkres elektrického spínača s rozmermi: 112 mm šírka, 127,5 mm výška, 73,5 mm hĺbka; zobrazuje konštrukciu spínača a miesta na skrutky.

1/2

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (117,88 € / kus)

129,16 €

-9 %

117,88 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Prúdový transformátor 1250/5A, 10VA KL1.0.

Vstupný prúd 1200 A
Druhotný výstupný prúd 5 A
Ø priechodky vodiče 41 mm

Technické parametre

Ochranný druh IP20
Okolitá teplota: -30 ° C - +55 ° C
Prevádzková frekvencia: 50/60 Hz

Kategória výrobku: prúdový transformátor 1-fázový

Druh upevnenie: upevnenie pomocou skrutiek

Primárny prúd: 1200 A

Sekundárny prúd: 5 A

: 10 VA

Ø priechodky vodiče: 41 mm

Trieda presnosti: 1

Typ: 4NC5434-2CH21

Rozmer.: (d x š x v) 77 x 112 x 127.5 mm

Hmotnosť: 1170 g

Druhotný výstupný prúd: 5 A

Vstupný prúd: 1200 A

Šírka: 112 mm

V: 127.5 mm

Dĺžka: 77 mm

: Attachable current transformer

: 1

: 41 mm

: 1

: 1200 A

: 10 VA

: 5 A

: FS 10

: ÁNO

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Primárny prúd

Výkon

Sekundárny prúd

Ø priechodky vodiče

Siemens 4NC5121-2DC21 prúdový transformátor 1-fázový Primárny prúd 150 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1700799

150 A

2.5 VA

5 A

19 mm

Siemens 4NC5121-2FA21 prúdový transformátor 1-fázový Primárny prúd 150 A Sekundárny prúd 5 A upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1700800

150 A

1 VA

5 A

Siemens 4NC5122-0CE21 prúdový transformátor 1-fázový Primárny prúd 200 A Sekundárny prúd 1 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1700801

200 A

5 VA

1 A

19 mm

Siemens 4NC5123-0CE21 prúdový transformátor 1-fázový Primárny prúd 250 A Sekundárny prúd 1 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1700802

250 A

5 VA

1 A

19 mm

Siemens 4NC5123-2DE21 prúdový transformátor 1-fázový Primárny prúd 250 A Sekundárny prúd 5 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1706513

250 A

5 VA

5 A

19 mm

Siemens 4NC5112-0CB21 prúdový transformátor 1-fázový Primárny prúd 50 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728566

50 A

1.2 VA

1 A

19 mm

Siemens 4NC5113-2CB21 prúdový transformátor 1-fázový Primárny prúd 60 A Sekundárny prúd 5 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728567

60 A

1.2 VA

5 A

19 mm

Siemens 4NC5115-0CC21 prúdový transformátor 1-fázový Primárny prúd 75 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728568

75 A

2.5 VA

1 A

19 mm

Siemens 4NC5115-2CC21 prúdový transformátor 1-fázový Primárny prúd 75 A Sekundárny prúd 5 A Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728686

75 A

2.5 VA

5 A

19 mm

Siemens 4NC5117-0CC21 prúdový transformátor 1-fázový Primárny prúd 100 A Sekundárny prúd 1 A Priechodka pre vodič (výška x šírka):19 x 19 mm Ø priechodky vodiče:19 mm upevnenie pomocou skrutiek 1 ks

Objednávacie číslo:1728687

100 A

2.5 VA

1 A

19 mm

Na stiahnutie

Datasheet

Datasheet 1729268 Siemens 4NC5434-2CH21 prúdový transformátor 1-fázový Primárny prúd 1200 A Sekundárny prúd 5 A Ø priechodky vodiče:41 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1729268 Siemens 4NC5434-2CH21 prúdový transformátor 1-fázový Primárny prúd 1200 A Sekundárny prúd 5 A Ø priechodky vodiče:41 mm

Popis

Prúdový transformátor 1250/5A, 10VA KL1.0 klipsový prúdový transformátor 4NC. Klipové transformátory prúdu sa používajú pre primárne menovité prúdy od 40 A do 3000 A, sekundárne menovité prúdy 5 A alebo 1 A a v triedach 0,2S, 0,5 a 1. Sú vhodné aj na meranie funkcií s PAC a AI Energy Meter kvôli lepšej presnosti a používajú sa v strojárstve, najmä v nových systémoch so stredným elektrickým výkonom alebo pri výstavbe zariadení.

Tento text bol preložený strojovo.
