Siemens 5SL60106 5SL6010-6 elektrický istič 10 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
elektrický istič
Pólov
2
Spúšťacie charakteristika
B
Menovitý prúd - filter
10 A
Prevedenie
Kompaktný istič
Datasheety: (PDF)
10 Ks
Počet
Celkom (30,89 € / kus)
30,89 €
bez DPH.
Už len 10 Ks skladom!
Technické parametre
- Počet jednotiek delenia šírky: 1
- Počet testovacích cyklov / pre environmentálne testovanie: 6
- Uťahovací moment / so skrutkovým spojením / minimálne: 2 Nm
- Uťahovací moment / so skrutkovým spojením / maximálne: 2,5 Nm
- Verzia základného typu: 5SL60
- Typ upevnenia: DIN lišta
- Vhodnosť použitia: bytová výstavba / infraštruktúra
- Montážna poloha: ľubovoľná
- Hĺbka vstavania: 70 mm
- Izolačné napätie / pri AC: 250 V
- Izolačné napätie / pre jednofázovú prevádzku / pre AC: 250 V
- Mechanická životnosť (spínacie cykly) / typická: 10000
- Počet pólov / poznámka: 1P+N
- Poloha / napájacieho kábla: ľubovoľná
- Vlastnosti produktu / ochrana proti náhodnému kontaktu: áno
- Vlastnosti produktu / bez halogénov: áno
- Vlastnosti produktu / plombovateľné: áno
- Vlastnosti produktu / bez silikónu: áno
- Rozšírenie produktu / vstavaná / doplnková výbava: áno
- Funkcia produktu / spínanie nulového vodiča: áno
- Spínacia kapacita (Icu+): 6 kA
- Spínacia kapacita prúdu / podľa EN 60898: 6 kA
- Trieda ochrany IP: IP20, s pripojenými vodičmi
- Teplota okolia / počas prevádzky / minimum: -25 °C
- Teplota okolia / počas prevádzky / maximálne: +45 °C
- Strata výkonu / pri menovitom prúde / pri AC / v teplom prevádzkovom stave / na pól: 1,9 W
- Strata výkonu / maximum: 2,38 W
- Stupeň znečistenia: 2
- Frekvencia napájacieho napätia: 50 Hz
- Frekvencia napájacieho napätia / poznámka: 50/60 Hz
- Kategória prepätia: III
- Prevádzkové napätie / minimum: 24 V
- Pripojiteľný prierez vodiča / pevný: 0,75 mm² - 16 mm²
- Prierez pripojiteľného vodiča / jemne lanka / s opracovaním konca jadra: 0,75 mm² - 10 mm²
- Pripojiteľný prierez vodiča / lanka: 0,75 mm² - 16 mm²
- Prevedenie
Kompaktný istič
- Menovité napätie
230 V/AC
- Kategória výrobku
elektrický istič
- Pólov
2
- Trieda prevádzky
3
- Spúšťacie charakteristika
B
- Spĺňa RoHS
áno
- Menovitý prúd - filter
10 A
- Menovitý prúd
10 A

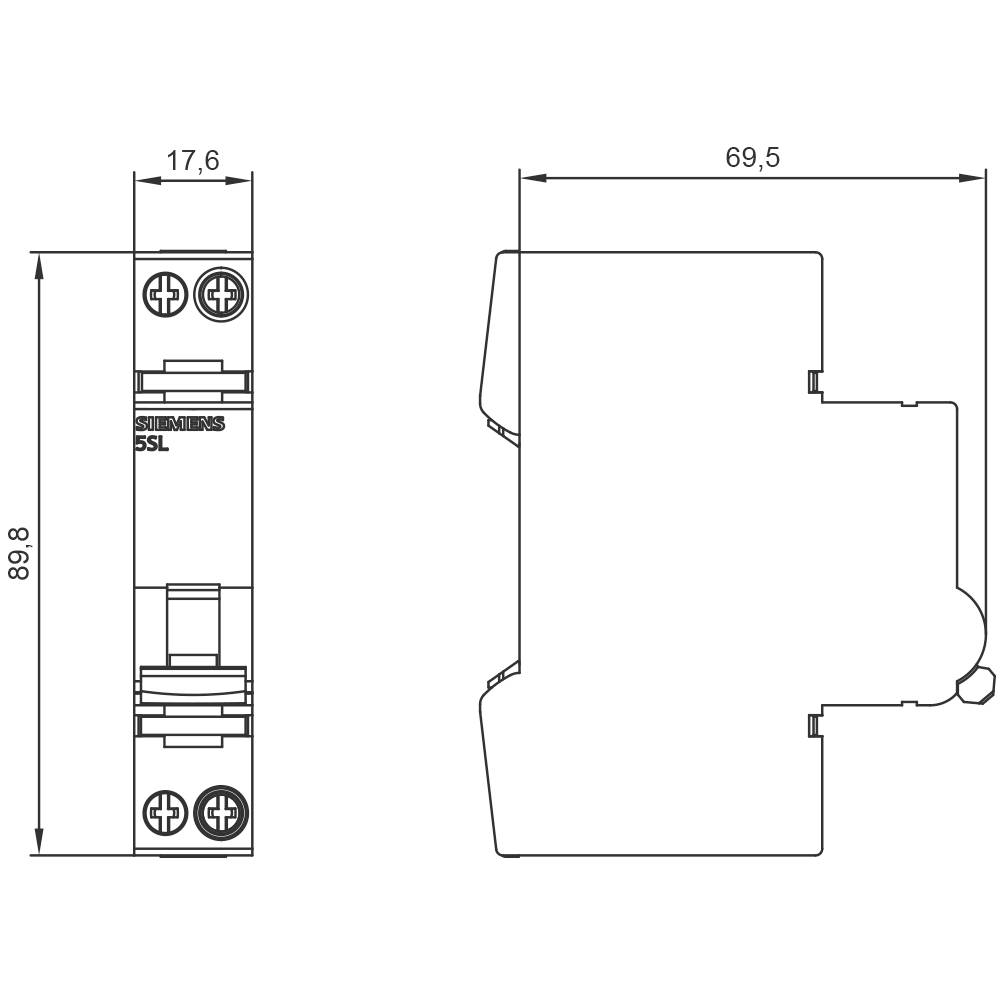

- Rozmer.
(š x v x h) 18 x 90 x 76 mm
- Obsah
1 ks
- Prevádzkové napätie
250 V/AC
- Šírka
18 mm
- V
90 mm
- Hĺbka
76 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2757686 Siemens 5SL60106 5SL6010-6 elektrický istič 10 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2757686 Siemens 5SL60106 5SL6010-6 elektrický istič 10 A
Popis
ISTIČ 230V 6KA, 1+N-POLE/1TE B10 Miniatúrny istič SENTRON 5SL pre bezpečnú ochranu proti skratu a preťaženiu pre štandardné aplikácie v obytných a komerčných budovách.
Beznástrojová montáž a demontáž zariadenia. Jednoduché zapojenie prívodu cez zbernicu v zadnej časti.
Miniatúrne ističe 5SL sú dostupné v 1-, 2-, 3-, 4-, 1+N- a 3+N-pólových verziách, ako aj v iných špeciálnych typoch.
Široký sortiment príslušenstva, ako sú pomocné spínače, umožňuje rôznorodé rozšírenie funkcií.
Jednoducho bezpečné s ochrannými zariadeniami od SENTRON.
Tento text bol preložený strojovo.
Beznástrojová montáž a demontáž zariadenia. Jednoduché zapojenie prívodu cez zbernicu v zadnej časti.
Miniatúrne ističe 5SL sú dostupné v 1-, 2-, 3-, 4-, 1+N- a 3+N-pólových verziách, ako aj v iných špeciálnych typoch.
Široký sortiment príslušenstva, ako sú pomocné spínače, umožňuje rôznorodé rozšírenie funkcií.
Jednoducho bezpečné s ochrannými zariadeniami od SENTRON.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
