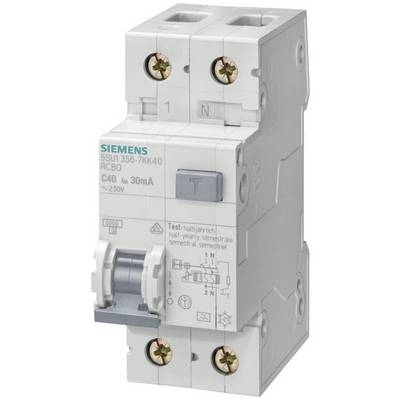

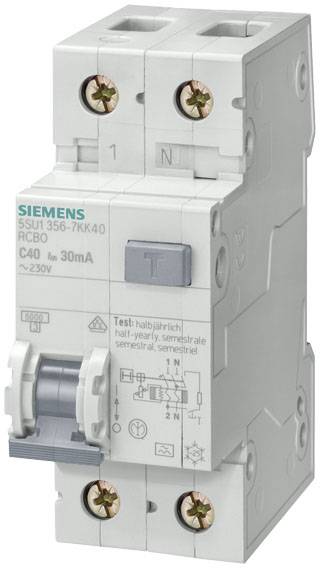

Siemens 5SU13566GV06 prúdový chránič/elektrický istič 6 A
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
prúdový chránič/elektrický istič
Pólov
2
Spúšťacie charakteristika
B
Menovitý prúd - filter
6 A
Vypínanie
6 kA
Datasheety: (PDF)
Technické parametre
- Počet jednotiek šírky: 2
- Počet testovacích cyklov / na posúdenie životného prostredia: 28
- Uťahovací moment / so skrutkovým spojom / minimum: 2,5 Nm
- Uťahovací moment / so skrutkovým spojom / maximum: 3 Nm
- Vykonanie základného typu: 5SU1
- Inštalačná poloha: ľubovoľná
- Hĺbka vstavania: 70 mm
- Mechanická životnosť (spínacie cykly) / typická: 10 000
- Počet pólov / poznámka: 1P + N.
- Počet pólov / s ochranou: 1
- Poloha / sieťového prepojovacieho kábla: voliteľne nad alebo pod
- Vlastnosti produktu / ochrana pred náhodným kontaktom: áno
- Vlastnosť výrobku / bez halogénov: áno
- Vlastnosť výrobku / uzatvárateľný: áno
- Vlastnosť výrobku / bez kremíka: áno
- Funkcia produktu / spínací neutrálny vodič: áno
- Spínacia kapacita (Icu +): 25 kA
- Spínací výkon prúd / podľa EN 60898: 6 kA
- Spínací výkon prúd / podľa IEC 60947-2: 25 kA
- Trieda ochrany IP: IP20, s inštaláciou rozvádzača, s pripojenými vodičmi
- Teplota okolia / počas prevádzky / minimum: -25 ° C
- Teplota okolia / počas prevádzky / maximum: +55 ° C
- Strata výkonu / pre menovitú hodnotu prúdu / pri AC / v horúcom prevádzkovom stave / na pól: 2,7 W.
- Strata výkonu / maximum: 5,4 W.
- Stupeň znečistenia: 2
- Frekvencia napájacieho napätia: 50 Hz
- Prevádzková frekvencia / poznámka: 50 Hz
- Kategória prepätia: III
- Charakteristika vypnutia: okamžitý
- Vypínací poruchový prúd: 30 mA
- Vhodnosť pre integráciu / zapustenú montáž: áno
- Izolačné napätie: 264 V.
- Ochranná funkcia / nesprávne vypnutie: áno
- Napájacie napätie / pre skúšobné zariadenie / minimum: 195 V
- Pripojiteľný prierez vodiča / pevný vodič: 0,75 mm² - 35 mm²
- Pripojiteľný prierez vodiča / jemne pletené / so spracovaním konca jadra: 0,75 mm² - 25 mm²
- Pripojiteľný prierez vodiča / lanko: 0,75 mm² - 35 mm²
- Prevedenie
bez meškania
- Menovité napätie
230/240 V/AC
- Kategória výrobku
prúdový chránič/elektrický istič
- Pólov
2
- Trieda prevádzky
3
- Spúšťacie charakteristika
B
- Spĺňa RoHS
áno

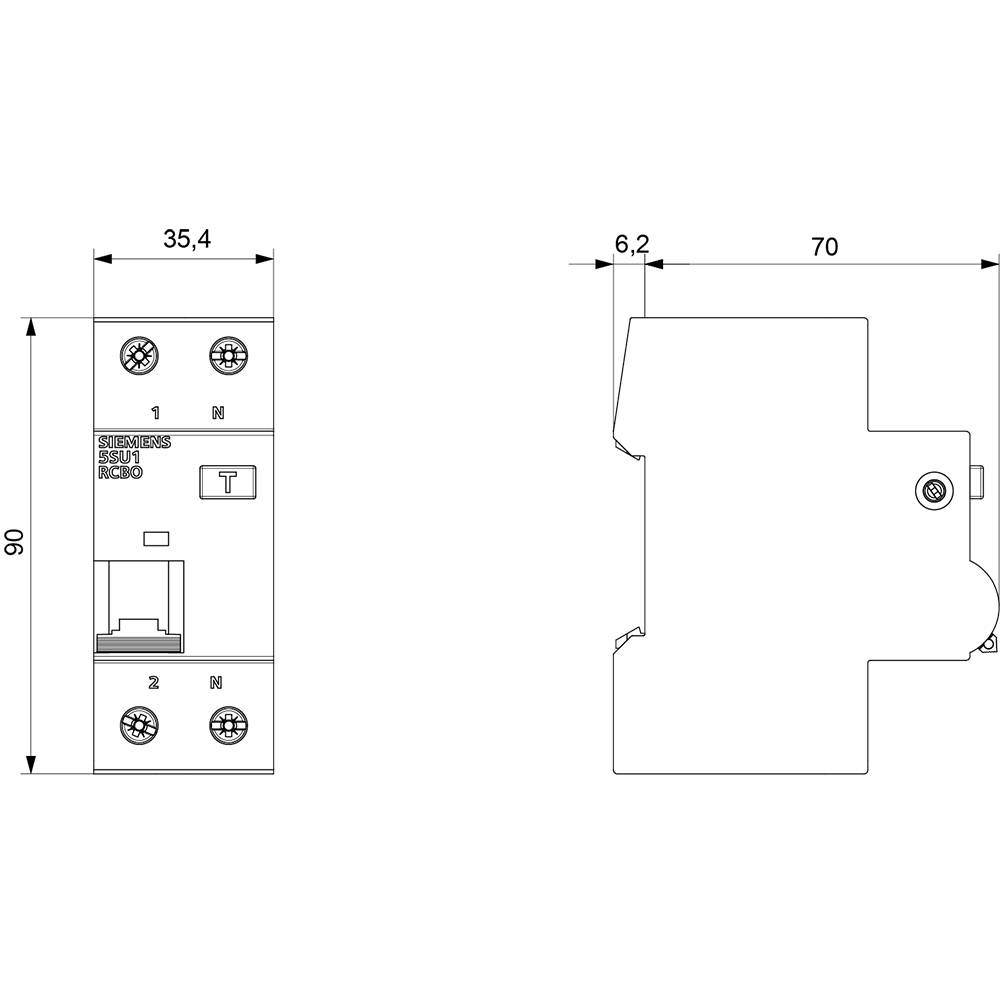

- Rozmer.
(š x v x h) 36 x 90 x 77 mm
- Obsah
36 ks
- Menovitý prúd
6 A
- Menovitý prúd - filter
6 A
- Vypínanie
6 kA
- Šírka
36 mm
- V
90 mm
- Hĺbka
77 mm
AC
70 mm
6 A
230 V
B
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
ÁNO
25 kA
ÁNO
2
ÁNO
4
6
Undelayed
6
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2262674 Siemens 5SU13566GV06 prúdový chránič/elektrický istič 6 A
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2262674 Siemens 5SU13566GV06 prúdový chránič/elektrický istič 6 A
Popis
5SU1 FI / LS typ A 30mA B6 6kA 1 + N 2TE, veľké balenie 36 kusov FI / LS pre kombinovanú ochranu proti skratu a ochranu kontaktov. Patentované prepínače FI / LS od spoločnosti Siemens - ako dôležitá súčasť ochranných zariadení SENTRON pre elektrickú inštaláciu umožňujú kombinovanú ochranu osôb, požiaru a vedenia iba v jednom zariadení. Okrem detekcie zvyškových prúdov ponúkajú aj spoľahlivú ochranu proti skratom a preťaženiu vďaka integrovanému nadprúdovému ochrannému zariadeniu. Prepínače FI / LS od spoločnosti Siemens ako kombinácia prúdového chrániča a prúdových chráničov sa vyznačujú predovšetkým: 1. Zvýšená prevádzková bezpečnosť a dostupnosť systému vďaka oddelenému vypnutiu príslušného obvodu. 2. Či už sínusové zvyškové prúdy striedavého prúdu alebo hladké jednosmerné zvyškové prúdy - spoločnosť Siemens ponúka správny typ a špeciálne prevedenie pre všetky požiadavky. 3. Spoľahlivá bezpečnosť pri inštalácii vďaka štandardne dodávanej úchytke a kontaktnej ochrane. 4. Odpojenie bez použitia nástrojov z ochrannej lišty alebo zo zostavy prípojníc pomocou pohodlného ručného ovládania posúvača. 5. Jasne viditeľný indikátor polohy spínača. 6. Kód matice údajov na prednej strane zariadenia poskytuje všetky informácie o prepínači FI / LS rýchlo a jednoducho. 7. Buďte chránení v súlade s normami: Prepínače FI / LS vyhovujú ustanoveniam normy DIN VDE. 8. Optimálna technológia pre vašu bezpečnosť - iba od spoločnosti Siemens.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
