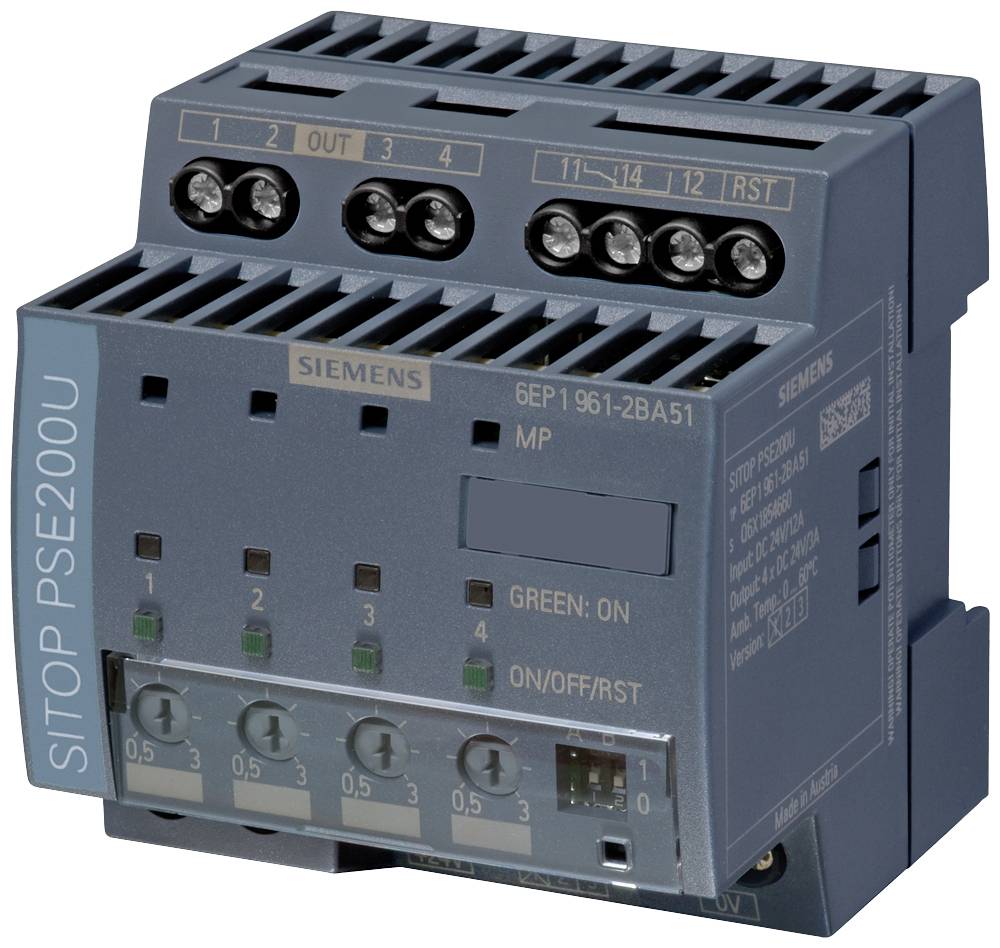

Siemens 6EP1961-2BA51 selektívne modul Počet reléových výstupov: 1
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
selektívne modul
Počet reléových výstupov
1
Prevádzkové napätie
24 V
Typ
6EP1961-2BA51
Rozmer.
(d x š) 72 mm x 72 mm
Datasheety: (PDF)
2 Ks
Počet
Celkom (130,07 € / kus)
130,07 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Hlavné benefity
Selektívny modul SITOP PSE200U, DC 24 V / 4 x 0,5 ... 3 A so skupinovým signalizačným kontaktom
- Podľa potreby osem alebo štyri podávače záťaže na modul
- Spoľahlivá detekcia preťaženia alebo skratu v obvode 24 V.
- Diagnostika prostredníctvom skupinového signalizačného kontaktu alebo jednokanálovej správy
- Možné je postupné pripojenie vetiev na zníženie zapínacieho prúdu
- Spoľahlivé vypnutie v prípade preťaženia bez ohľadu na dĺžku a prierez kábla
- Vyhodnotenie prostredníctvom bezplatných funkčných blokov SIMATIC S7 pre moduly s jednokanálovými správami
- Varianty s variabilne nastaviteľnými prahmi odozvy od 0,5 do 3 A, 2 až 10 A alebo 3 až 10 A.
Technické parametre
- Typ upevnenia: možno zacvaknúť na štandardnú profilovú lištu EN 60715 35x7,5 / 15
- Konštrukcia elektrického pripojenia: skrutkové pripojenie
- Typ
6EP1961-2BA51
- Kategória výrobku
selektívne modul
- Počet reléových výstupov
1
- Prevádzkové napätie
24 V
- Rozmer.
(d x š) 72 mm x 72 mm
- Hmotnosť
170 g
- Šírka
72 mm
- Dĺžka
72 mm
72
80 mm
72 mm
NIE
NIE
ÁNO
ÁNO
Screw connection
5 s
DC
0
0
1
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1745099 Siemens 6EP1961-2BA51 selektívne modul Počet reléových výstupov: 1
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1745099 Siemens 6EP1961-2BA51 selektívne modul Počet reléových výstupov: 1
Popis
Selektivita a rýchle lokalizácia porúch v 24 V vetvách
Selektívne moduly SITOP PSE200U, SITOP select a SITOP SEL1200 / -1400 sú optimálnym doplnkom všetkých napájacích zdrojov 24 V s cieľom distribuovať a monitorovať záťažový prúd na niekoľkých vetvách. Preťaženia a skraty v jednej alebo viacerých vetvách sú spoľahlivo detekované a signalizované.
Elektronika umožňuje krátkodobé špičkové prúdy, napríklad z dôvodu vysokých nárazových prúdov, zatiaľ čo vetvy s dlhším preťažením sú bez napätia. To je zabezpečené aj na vysoko odporových vedeniach a v prípade „plazivého“ skratu. Tu sa miniatúrne ističe nevypnú alebo nevypnú príliš neskoro, aj keď môže napájací zdroj dodať požadovaný vypínací prúd. Prídavný modul SITOP naďalej dodáva neporušené vetvy 24 V absolútne bez prerušenia alebo reakcie, čím sa v prípade potreby zabráni úplnému zlyhaniu systému.
pôsobnosť
V spojení s napájacími zdrojmi 24 V sa selektívny modul používa na rozloženie zaťažovacieho prúdu na niekoľko prúdových vetiev a na sledovanie jednotlivých čiastkových prúdov. Poruchy v jednotlivých vetvách spôsobené preťažením alebo skratom sa zistia a selektívne vypnú, takže ostatné cesty zaťažovacieho prúdu zostanú nedotknuté poruchou. To umožňuje rýchlu diagnostiku porúch a minimalizuje prestoje.
Tento text bol preložený strojovo.
Selektívne moduly SITOP PSE200U, SITOP select a SITOP SEL1200 / -1400 sú optimálnym doplnkom všetkých napájacích zdrojov 24 V s cieľom distribuovať a monitorovať záťažový prúd na niekoľkých vetvách. Preťaženia a skraty v jednej alebo viacerých vetvách sú spoľahlivo detekované a signalizované.
Elektronika umožňuje krátkodobé špičkové prúdy, napríklad z dôvodu vysokých nárazových prúdov, zatiaľ čo vetvy s dlhším preťažením sú bez napätia. To je zabezpečené aj na vysoko odporových vedeniach a v prípade „plazivého“ skratu. Tu sa miniatúrne ističe nevypnú alebo nevypnú príliš neskoro, aj keď môže napájací zdroj dodať požadovaný vypínací prúd. Prídavný modul SITOP naďalej dodáva neporušené vetvy 24 V absolútne bez prerušenia alebo reakcie, čím sa v prípade potreby zabráni úplnému zlyhaniu systému.
pôsobnosť
V spojení s napájacími zdrojmi 24 V sa selektívny modul používa na rozloženie zaťažovacieho prúdu na niekoľko prúdových vetiev a na sledovanie jednotlivých čiastkových prúdov. Poruchy v jednotlivých vetvách spôsobené preťažením alebo skratom sa zistia a selektívne vypnú, takže ostatné cesty zaťažovacieho prúdu zostanú nedotknuté poruchou. To umožňuje rýchlu diagnostiku porúch a minimalizuje prestoje.
Tento text bol preložený strojovo.
