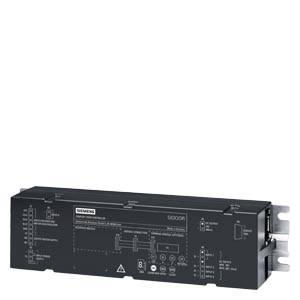

Siemens 6FB11411AT113WE2 riadiaca jednotka
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (825,20 € / kus)
825,20 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Spotreba činného výkonu max.: 540 W
- Činný výkon spotrebovaný v pohotovostnom režime: 5 W.
- Nadmorská výška inštalácie vo výške nad morom, max.: 2000 m
- Vstupné napätie na jeden DC vstup, max.: 28 V.
- Výstupné napätie pri DC: 24 V
- Vstupný prúd na jednosmerný vstup, max.: 27 mA
- Výstupný prúd pri výstupe 24 V / DC, max.: 400 mA
- Proti sily, max.: 75 N
- Frekvencia pracovných cyklov brány, max.: 180 1 / h
- Hmotnosť dverí, max.: 600 kg
- Šírka otvárania dverí, max.: 5 m
- Teplota okolia počas prevádzky: -20 ° C až +50 ° C
- Kategória výrobku
riadiaca jednotka
- Šírka
320 mm
- V
60 mm
- Hĺbka
80 mm
- Prevádzkové napätie
38 V/DC
- Rozmer.
(š x v x h) 320 x 60 x 80 mm
- Základná stanica
nežiadaný
Control device
5000 mm
ÁNO
External
145 W
ÁNO
600 kg
ÁNO
ÁNO
IP20
NIE
0.4 A
36 V
10.0-28.0 V
0.009-0.027 A
0.05
Na stiahnutie
Datasheet
Datasheet 1685634 Siemens 6FB11411AT113WE2 riadiaca jednotka
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1685634 Siemens 6FB11411AT113WE2 riadiaca jednotka
Popis
Ovládač SIDOOR ATD401W pre obrábacie stroje, do 600 kg hmotnosti dverí, 36VDC, 1*RS485, 4*DI, 3*relé, 1*24VDC výstup-20 až +50° Celzia, EN 13849, Výkonová úroveň D Ovládače SIDOOR zaujmú Uvedenie tlačidla do prevádzky a tým dosiahnutá certifikovaná bezpečnosť podľa EN ISO 14120 (sila, energia) a EN ISO 13849-1 PL d. Okrem toho je možné jednoducho, ale bezpečne implementovať dvojkanálový prepínač profilu pre nakladanie robota alebo obojručné ovládanie. Vďaka pripojeniu PROFINET k SIMATIC alebo SINUMERIK môžu byť s Mindsphere možné inovatívne koncepty údržby. Ovládače SIDOOR pre ochranné dvere priemyselných zariadení a strojov, dvere chladiarní alebo dvere únikových tunelov sú dostupné vo variantoch PROFINET, PROFIBUS alebo RELAY. K dispozícii sú tiež ovládače SIDOOR pre výťahové dvere a brány, interiérové vlakové dvere a mrežové dvere na nástupištiach. DRŽIAK NA DIN LIŠNU SIDOOR je k dispozícii ako príslušenstvo pre inštaláciu do rozvádzača. Aktualizácie firmvéru je možné importovať pomocou SIDOOR SOFTWARE KIT a poskytujú podporu s presným zaznamenávaním krivky jazdy a možnosťou čítania a zápisu sady parametrov. Odporúčaný napájací zdroj je SITOP PSU8200 13 A / 36 V (plus sekundárna ochrana vedenia 5SY4108-7) alebo SIDOOR NT40. V závislosti od požadovanej dynamiky je možné SIDOOR TRANSFORMER použiť na premiestňovanie až 400 kg. Pre pohybujúce sa hmoty do 700 kg sú k dispozícii schválené motory SIDOOR MDG3, MDG4 a MDG5 optimalizované pre priemyselné prostredie, ako aj štandardné varianty SIDOOR M3, M4 a M5.
