Siemens 7KM3220-0BA01-1DA0 SENTRON Monitorovanie napájania PAC3220, predná inštalácia, 690/400 V, 5 A, 100 – 250 V AC/DC

Merací prístroj Siemens PAC3220 zobrazuje napätia pre L1, L2 a L3, každé 231,6 V.

Ilustračný obrázok

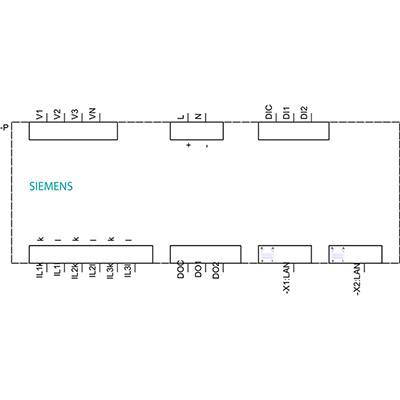

'Schéma zapojenia elektrickej riadiacej jednotky od Siemensu. Hore svorky V1 až V3, dole IL1 až IL3. Vpravo svorky X1.1 až X2.1.'

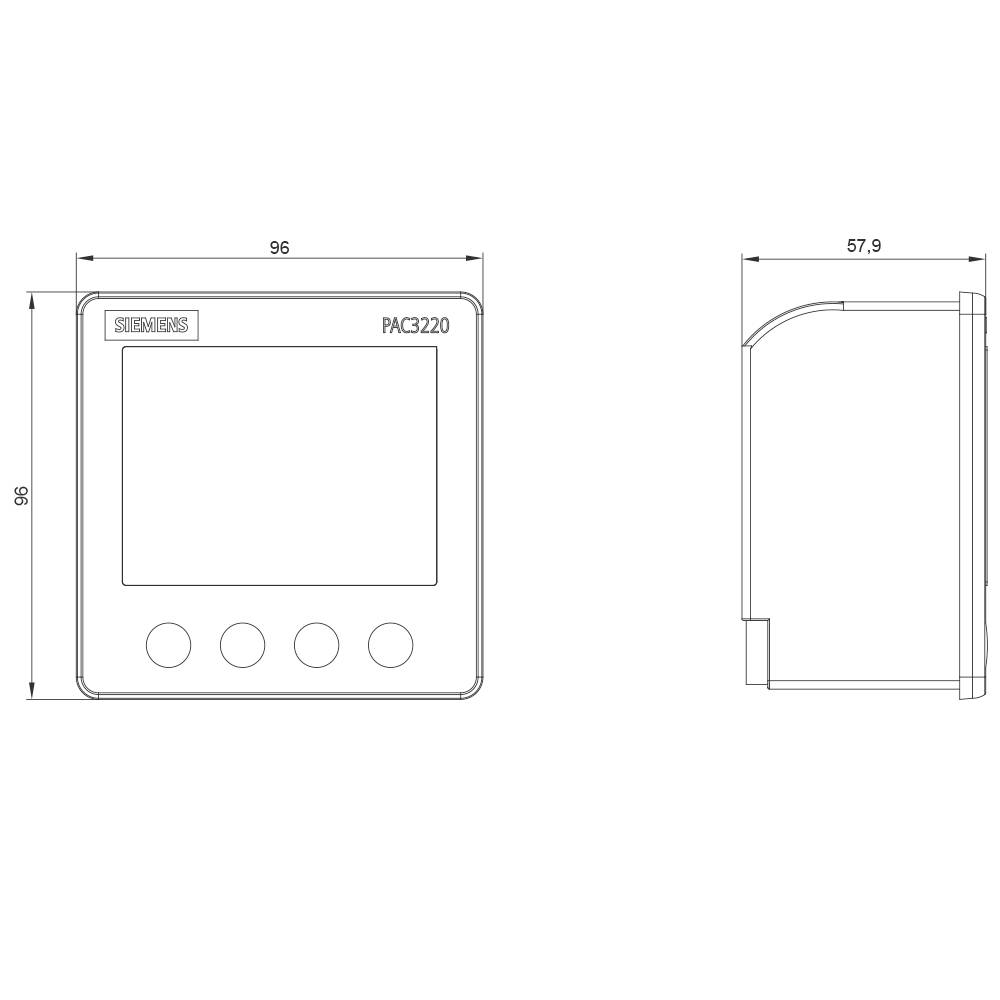

Pohľad spredu a z boku na štvorcové zariadenie so štyrmi tlačidlami na prednej strane a displejom. Rozmery: 96 x 96 x 57,9 mm.

1/3

Ilustračný obrázok

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (421,95 € / kus)

421,95 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

SENTRON Monitorovanie napájania PAC3220, predná inštalácia, 690/400 V, 5 A, 100 – 250 V AC/DC, Modbus TCP

Montážne rozmery 92 mm x 92 mm mm

Technické parametre

3-fázový; Trieda presnosti činná energia: trieda 0,2S; Sieťová frekvencia: 45/65 Hz; Národný jazyk / na displeji / je podporovaný: de, en, fr, spa, ita, por, tur, rus, chi, pol

Meracie funkcie: energia

Rozsah merania (min.): 400 V

Typ: 7KM3220-0BA01-1DA0

Rozsah merania (max.): 690 V

Technológia displeja: LCD

: IP65 (vpredu)
IP20

Montážna šírka: 92

Montážna výška: 92 mm

Prevádzkové napätie: 250 V DC/AC

Rozmer.: (š x v x h) 96 x 96 x 56 mm

Hmotnosť: 325 g

Prevádzkové napätie max.: 240 V/AC
340 V/DC

Min. prevádzkové napätie: 95 V/AC
110 V/DC

Osvetlenie displeja: biele

Farba: čierna
biela

Šírka: 96 mm

V: 96 mm

Šírka rámu: 96 mm

Rozhranie: RJ45

Rozhranie: skrutková svorka

Hĺbka: 56 mm

Pripojenie: Skrutkovacie svorky

Zobrazenie: Bodová matica, 130 x 100 pixlov

Montážne rozmery: 92 mm x 92 mm mm

Napájanie: 95 - 240 V / AC, 110 - 340 V/DC

Kategória prepätia: CAT III

: 96

: 96 mm

: 56 mm

: 2

: 2

: 0

: 0

: 0

: ÁNO

: ÁNO

: NIE

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: 3

: 3

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2464216 Siemens 7KM3220-0BA01-1DA0 SENTRON Monitorovanie napájania PAC3220, predná inštalácia, 690/400 V, 5 A, 100 – 250 V AC/DC

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2464216 Siemens 7KM3220-0BA01-1DA0 SENTRON Monitorovanie napájania PAC3220, predná inštalácia, 690/400 V, 5 A, 100 – 250 V AC/DC

Popis

SENTRON PAC3220 LCD 96X96 mm Monitorovacie zariadenie napájania Zariadenie na montáž do panela na meranie elektrických veličín Protokol: Modbus TCP S grafickým displejom Menovité napätie UE: 690/400V 45-65Hz Menovité napätie IE: X/1A alebo X/5A Pomocné striedavé napájanie: 100 ... 250 V +-10% AC/DC skrutkové svorkovnice Multifunkčný merací prístroj SENTRON 7KM PAC3220 na presné zaznamenávanie všetkých dôležitých elektrických meraných veličín v energetických rozvodných systémoch na posúdenie stavu systému a kvality energie v procesnom a výrobnom priemysle, ale aj pre kritické infraštruktúry, ako sú nemocnice a dátové centrá.
Multifunkčný merací prístroj 7KM PAC3220 zaznamenáva všetky dôležité elektrické parametre pre napájanie, elektrické výstupy alebo jednotlivé spotrebiče presne, reprodukovateľne a spoľahlivo. Poskytuje nielen komplexné informácie o vašej elektrickej inštalácii a rozvode energie, ale aj dôležité namerané hodnoty na posúdenie stavu systému. Pre ďalšie spracovanie nameraných údajov je možné zariadenia vďaka rozmanitým komunikačným možnostiam jednoducho integrovať do nadradených automatizačných a energetických systémov prostredníctvom Modbus TCP, PROFINET, PROFIBUS a Modbus RTU. Na implementáciu ďalších digitálnych vstupov a výstupov, analógových vstupov, priameho merania N-vodiča alebo merania diferenciálneho prúdu je možné použiť ďalšie moduly.
Meracie prístroje 7KM PAC sú dostupné v rôznych verziách v závislosti od rozsahu vašich požiadaviek.
SENTRON PAC – špecialisti na snímanie nameraných hodnôt.

Tento text bol preložený strojovo.
