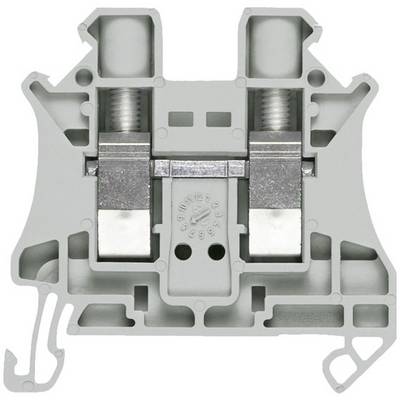

Siemens 8WH10000AH00 priechodná svorka 8.2 mm skrutkovací béžová 50 ks Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
priechodná svorka
Pripojenie
skrutkovací
Flexibilné priemer (max.)
6 mm²
Pevný prierez (max.)
10 mm²
Datasheety: (PDF)
1 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (1,76 € / kus)
134,99 €
-35 %
87,99 €
s DPH
Už len 1 Set(y) skladom!
Hlavné benefity
Priechodová svorka so skrutkovým pripojením Veľkosť svorky 6,0 mm2 Šírka svorky 8,2 mm.
Dodatočné informácie:
Technické parametre
- Pripojiteľný prierez vodiča / jemne pletené / so spracovaním konca jadra / maximum: 6 mm²
- Pripojiteľný prierez vodiča / jemne pletené / so spracovaním na konci jadra / minimum: 0,2 mm²
- Počet upínacích bodov / na úroveň upnutia: 2
- Uťahovací moment / so skrutkovým spojom / maximum: 1,8 Nm
- Uťahovací moment / so skrutkovým spojom / minimum: 1,5 Nm
- Typ montáže: 35 mm horná tyč
- Trieda horľavosti podľa UL 94: V0
- Výška / s najnižším typom montáže: 47,5 mm
- Rozmer koncovej mriežky: 8,2 mm
- Materiál / izolačného telesa: termoplast
- Poloha / pripojovacieho terminálu: na boku
- Komponent produktu / požadovaný / koncová doska: áno
- Teplota okolia / počas prevádzky / maximum: 55 ° C
- Teplota okolia / počas prevádzky / minimum: -25 ° C
- Druh obalu
Piece
- Kategória výrobku
priechodná svorka
- Vlastnosti
so skrutkovým pripojením
- Pripojenie
skrutkovací
- Prierez flexibilné (min.)
0.2 mm²
- Flexibilné priemer (max.)
6 mm²
- Prierez pevný (min.)
0.2 mm²
- Pevný prierez (max.)
10 mm²
- Šírka svorky
8.2 mm
- Počet riadkov
1
- Farba
béžová
- Menovitý prúd
41 A
- Menovitý prúd - filter
41 A
- Menovité napätie
1000 V
- Dĺžka izolácie (max.)
10 mm
- Číslo výrobcu
8WH10000AH00
- Obsah
50 ks
- Typ
8WH1000-0AH00
- Rozmer.
(d x š x v) 47.7 x 8.2 x 47.5 mm
- Šírka
8.2 mm
- V
47.5 mm
- Dĺžka
47.7 mm
- Spĺňa RoHS
áno
- Hmotnosť
14.7 g
- Trieda horľavosti
V0
- Farba pripojovacieho prvku
béžová
- Izolačný materiál
termoplast
DIN rail (top hat rail) 35 mm
Grey
48 mm
46.9 mm
1000 V
47.7 m
V0
8.2 mm
47.5 mm
ÁNO
Screw connection
Screw connection
1
2
NIE
Other
41 A
NIE
Na stiahnutie
Datasheet
Datasheet 2263839 Siemens 8WH10000AH00 priechodná svorka 8.2 mm skrutkovací béžová 50 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2263839 Siemens 8WH10000AH00 priechodná svorka 8.2 mm skrutkovací béžová 50 ks Piece
Popis
Priechodová svorkovnica so skrutkovým pripojením Veľkosť svorky 6,0 mm2 Šírka svorky 8,2 mm, farba sivá Technológia pripojenia svorkovnice pre rôzne priemyselné aplikácie a moderné stavebné inštalácie od spoločnosti Siemens. Bez ohľadu na to, či sa rozhodnete pre skrutku, ťažnú pružinu, push-in alebo rýchle pripojenie: Všetky technológie pripojenia je možné navzájom voľne kombinovať. Príslušenstvo na označovanie a testovanie je štandardizované a môže byť použité plošne. Svorkovnicami od SIEMENS je možné realizovať mnoho aplikácií v priemyselných, funkčných a obytných budovách. Pre každé pripojenie teda máte správnu technológiu pripojenia. Hlavné vlastnosti svorkovníc Siemens sú: 1. Trvale zabezpečený kontakt. 2. Ľahko odpojiteľné pripojenie elektrických spojov, ako sú káble a vodiče. 3. Realizácia rôznych aplikácií. 4. Pohodlná a jednoduchá technológia montáže a pripojenia. 5. Rozsiahle a štandardizované príslušenstvo. 6. Spoľahlivá bezpečnosť pri inštalácii vďaka štandardnej ochrane proti dotyku. 7. Optimálna technológia pre vašu bezpečnosť - iba od spoločnosti Siemens.
