Siemens 8WH20030AF00 priechodná svorka prípojka s pružinovým protiťahom oranžová 50 ks

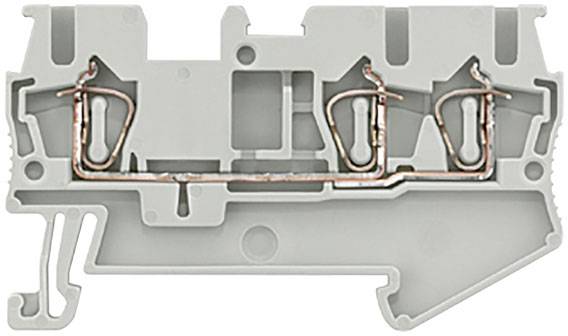

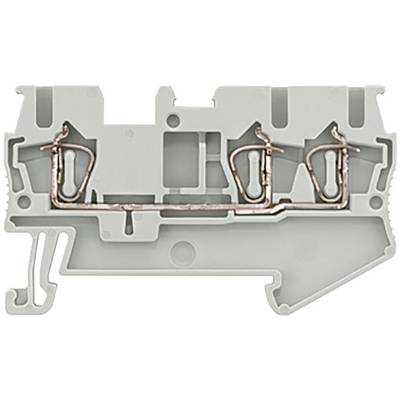

Sivá elektrická svorkovnica s medenými spojmi a dvoma zapojenými prípojkami. Vhodná pre bezpečné elektrické prepojenia.

Ilustračný obrázok

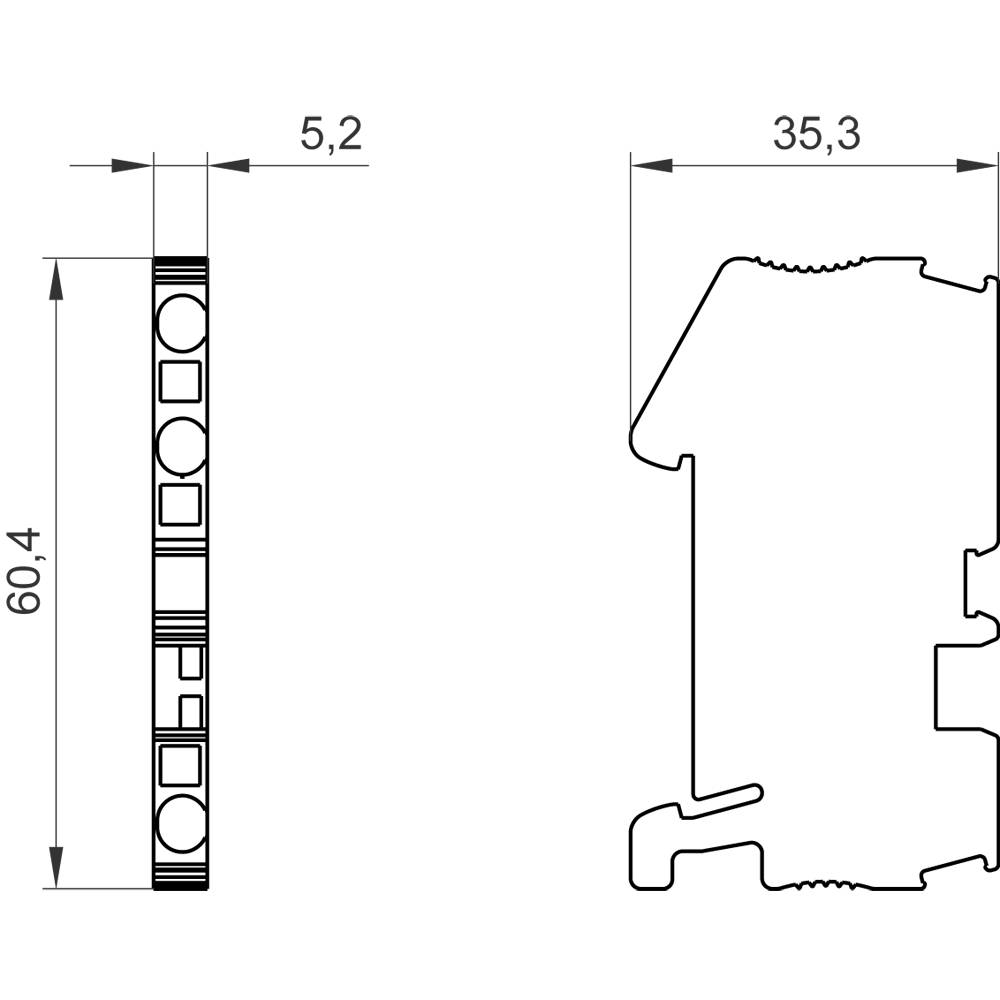

Technický výkres profilu s rozmermi: Výška 60,4 mm, šírka 5,2 mm vľavo a 35,3 mm vpravo.

1/2

Ilustračný obrázok

Kategória výrobku

priechodná svorka

Pripojenie

prípojka s pružinovým protiťahom

Flexibilné priemer (max.)

2.5 mm²

Pevný prierez (max.)

4 mm²

Menovitý prúd - filter

28 A

Datasheety: (PDF)

Okamžité doručenie: St 22. 7.

1 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (1,24 € / kus)

83,99 €

-26 %

61,99 €

s DPH

Už len 1 Set(y) skladom!

Nahlásiť právny incident

Hlavné benefity

Priechodná svorka s pripojením ťažnej pružiny, 3 pripojovacie body Prierez: 0,08-.

Dodatočné informácie:

Technické parametre

Pripojiteľný prierez vodiča / jemne pletené / so spracovaním na konci jadra / maximum: 2,5 mm²
Pripojiteľný prierez vodiča / jemne pletené / so spracovaním na konci jadra / minimum: 2,5 mm²
Pripojiteľný prierez vodiča / lanko / maximum: 4 mm²
Pripojiteľný prierez vodiča / lanko / minimálny: 4 mm²
Počet upínacích bodov / na úroveň upnutia: 3
Typ montáže: 35 mm horná tyč
Trieda horľavosti podľa UL 94: V0
Rozmer koncovej mriežky: 5,2 mm
Poloha / pripojovacieho terminálu: v hornej časti
Komponent produktu / požadovaný / koncová doska: č
Teplota okolia / počas prevádzky / maximum: 55 ° C
Teplota okolia / počas prevádzky / minimum: -25 ° C

Kategória výrobku: priechodná svorka

Pripojenie: prípojka s pružinovým protiťahom

Prierez flexibilné (min.): 2.5 mm²

Flexibilné priemer (max.): 2.5 mm²

Prierez pevný (min.): 4 mm²

Pevný prierez (max.): 4 mm²

Počet riadkov: 1

Farba: oranžová

Menovitý prúd: 28 A

Menovitý prúd - filter: 28 A

Menovité napätie: 800 V

Dĺžka izolácie (max.): 10 mm

Číslo výrobcu: 8WH20030AF00

Obsah: 50 ks

Typ: 8WH2003-0AF00

Spĺňa RoHS: áno

Hmotnosť: 8 g

: DIN rail (top hat rail) 35 mm

: Grey

: 60.43 mm

: 35.3 mm

: 800 V

: V0

: 5.2 mm

: NIE

: Spring clamp connection

: Spring clamp connection

: 1

: 3

: NIE

: Other

: 24 A

: NIE

Na stiahnutie

Datasheet

Datasheet 2263902 Siemens 8WH20030AF00 priechodná svorka prípojka s pružinovým protiťahom oranžová 50 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2263902 Siemens 8WH20030AF00 priechodná svorka prípojka s pružinovým protiťahom oranžová 50 ks

Popis

Prostredníctvom svorky s pripojením ťažnou pružinou, 3 prípojné body Prierez: 0,08-2,5 mm2, šírka: 5,2 mm, farba: sivá Technológia pripojenia svorkovnice pre rôzne priemyselné aplikácie a moderné stavebné inštalácie od spoločnosti Siemens. Bez ohľadu na to, či sa rozhodnete pre skrutku, ťažnú pružinu, push-in alebo rýchle pripojenie: Všetky technológie pripojenia je možné navzájom voľne kombinovať. Príslušenstvo na označovanie a testovanie je štandardizované a môže byť použité plošne. Svorkovnicami od SIEMENS je možné realizovať mnoho aplikácií v priemyselných, funkčných a obytných budovách. Pre každé pripojenie teda máte správnu technológiu pripojenia. Hlavné vlastnosti svorkovníc Siemens sú: 1. Trvale zabezpečený kontakt. 2. Ľahko odpojiteľné pripojenie elektrických spojov, ako sú káble a vodiče. 3. Realizácia rôznych aplikácií. 4. Pohodlná a jednoduchá technológia montáže a pripojenia. 5. Rozsiahle a štandardizované príslušenstvo. 6. Spoľahlivá bezpečnosť pri inštalácii vďaka štandardnej ochrane proti dotyku. 7. Optimálna technológia pre vašu bezpečnosť - iba od spoločnosti Siemens.

Tento text bol preložený strojovo.
