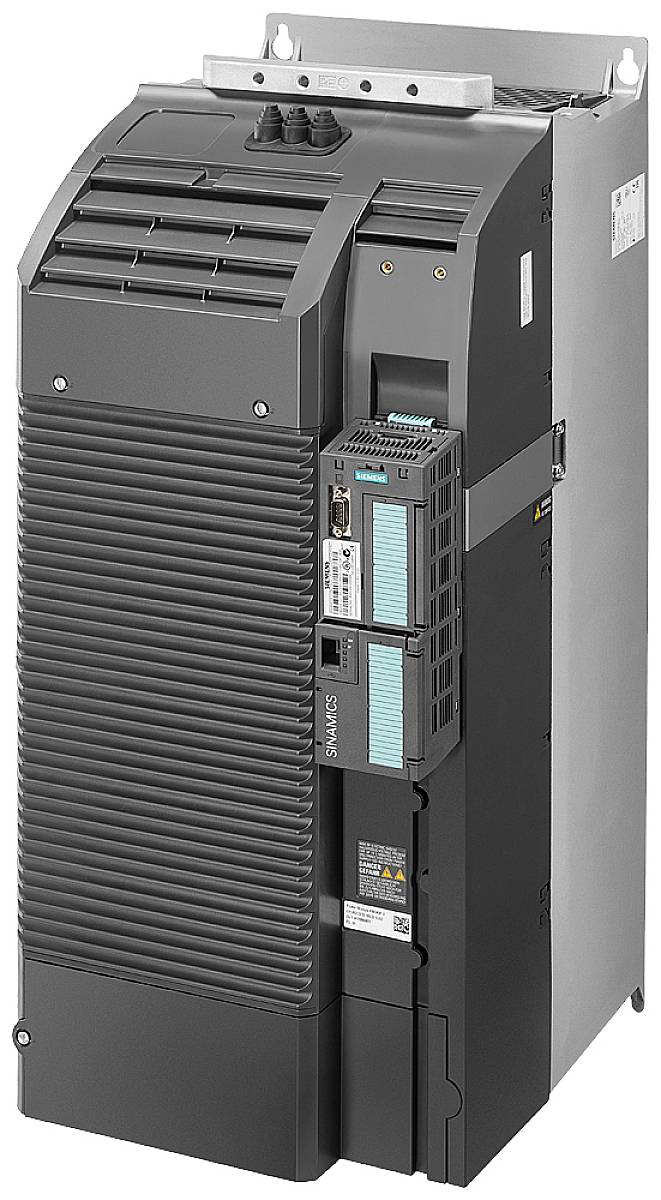

Siemens menič frekvencie 6SL3223-0DE31-5AG1 11.0 kW 3fázový 380 V, 480 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 353,66 € / kus)
2 353,66 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Relatívna tolerancia symetrickej frekvencie mriežky: 5
- Relatívna tolerancia symetrického sieťového napätia: -10
- Vstupné napätie (offset)
380 V
480 V
- Kategória výrobku
menič frekvencie
- Výstupný výkon (max.)
11.0 kW
- Frekvencia (max.)
550 Hz
- Frekvencia (min.)
0 Hz
- Sieť
3fázový
- Rozsah frekvencie
0 Hz - 550 Hz
- Menovitý prúd
32 A
- Hĺbka
249 mm
- V
620 mm
- Šírka
230 mm
IP55
- Typ
6SL3223-0DE31-5AG1
- Trieda filtra
A
- Rozmer.
(š x v x h) 230 x 620 x 249 mm
- Číslo výrobcu
6SL32230DE315AG1
- Hmotnosť
9.5 kg
230
620 mm
249 mm
IP55
NIE
U converter
3
3
NIE
ÁNO
NIE
550 Hz
11 kW
15 kW
10 %
5 %
32 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1753243 Siemens menič frekvencie 6SL3223-0DE31-5AG1 11.0 kW 3fázový 380 V, 480 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1753243 Siemens menič frekvencie 6SL3223-0DE31-5AG1 11.0 kW 3fázový 380 V, 480 V
Popis
SINAMICS G120P Napájací modul PM230 s integrovaným filtrom triedy A Stupeň krytia IP55 / UL Typ 12 3AC380-480V + 10 / -10% 47-63Hz Nízke preťaženie: 15kW pri 150% 3S, 110% 57S, 100% 240S; Teplota okolia -10 až + 40 ° C (LO) 620x 230x 249 (VxŠxH), FSC bez riadiacej jednotky a prevádzkovej jednotky schválené pre CU230P-2 od verzie firmvéru V4.3.2 Napájací modul Napájací modul SINAMICS PM230, špecialista na čerpadlá, ventilátory a kompresory pre frekvenčný menič SINAMICS G120P. V kombinácii s príslušnou riadiacou jednotkou CU230P-2 a IOP (inteligentný operátorský panel) alebo základným operátorským panelom (BOP-2) alebo voliteľne so slepým krytom vedie výkonová jednotka SINAMICS k funkčnému frekvenčnému meniču SINAMICS G120P. Vďaka vysokému stupňu ochrany ho možno použiť v drsnom prostredí. Stupeň krytia PM230 IP55 generuje iba malé poruchy siete a zjavné straty energie. Okrem energetických výhod je chránené aj životné prostredie. Pohonná jednotka PM230, stupeň krytia IP55, je k dispozícii od 0,37 kW do 90 kW pre montáž na stenu mimo rozvádzača. Veľkosti FSA až FSF výkonového modulu PM230 triedy ochrany IP 55 sú k dispozícii s integrovaným sieťovým filtrom triedy A pre inštalácie podľa kategórie C2 a s integrovaným sieťovým filtrom triedy B podľa kategórie C1 podľa EN 61800-3. Štandardne je súčasťou dodávky nasledujúce príslušenstvo: Tieniace dosky a sady štítových pripojení pre pripojenie napájacích a ovládacích vedení v súlade s EMC, ako aj pre pripojovacie zástrčky veľkosti FSA a FSC pre sieť a výstup motora. SINAMICS - rodina integrovaných pohonov pre každú oblasť použitia
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
