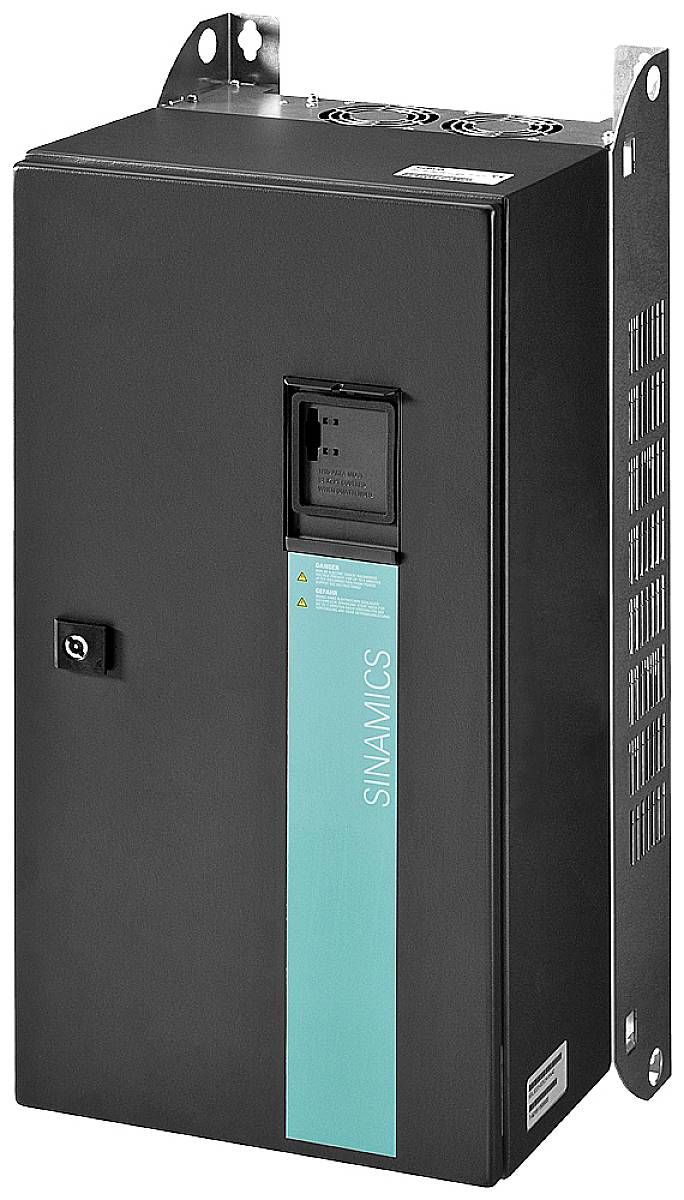

Ilustračný obrázok
Ilustračný obrázok
Siemens menič frekvencie 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (6 329,27 € / kus)
6 329,27 €
bez DPH.
Doprava zadarmo
Technické parametre
- Relatívna tolerancia symetrickej frekvencie mriežky: 5
- Relatívna tolerancia symetrického sieťového napätia: -10
- Vstupné napätie (offset)
380 V
480 V
- Kategória výrobku
menič frekvencie
- Výstupný výkon (max.)
37.0 kW
- Frekvencia (max.)
550 Hz
- Frekvencia (min.)
0 Hz
- Rozsah frekvencie
0 Hz - 550 Hz
- Menovitý prúd
90 A
- Hĺbka
329 mm
- V
751 mm
- Šírka
320 mm
IP55
- Typ
6SL3223-0DE34-5AA0
- Rozmer.
(š x v x h) 320 x 751 x 329 mm
- Číslo výrobcu
6SL32230DE345AA0
- Hmotnosť
49.5 kg
320
751 mm
329 mm
IP55
NIE
U converter
3
3
NIE
ÁNO
NIE
550 Hz
37 kW
45 kW
-10 %
5 %
90 A
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1749811 Siemens menič frekvencie 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1749811 Siemens menič frekvencie 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
Popis
Napájací modul SINAMICS G120P PM230 s integrovaným filtrom triedy A, stupeň krytia IP55 / UL typ 12 3AC380-480V + 10 / -10% 47-63Hz výkon nízke preťaženie: 45kW pri 110% 60S, 100% 240S okolitá teplota 0 až +40 ° C (LO) 751x 320x 329 (VxŠxH), FSE bez riadiacej jednotky a ovládacej jednotky schválené pre CU230P-2 od verzie firmvéru V4.3.2 Výkonový modul SINAMICS Výkonový modul PM230 špecialista na čerpadlá, ventilátory a kompresory pre frekvenčný menič SINAMICS G120P. V kombinácii s príslušnou riadiacou jednotkou CU230P-2 a IOP (inteligentný operátorský panel) alebo základným operátorským panelom (BOP-2) alebo voliteľne so slepým krytom vedie výkonová jednotka SINAMICS k funkčnému frekvenčnému meniču SINAMICS G120P. Vďaka vysokému stupňu ochrany ho možno použiť v drsnom prostredí. Stupeň krytia PM230 IP55 generuje iba malé poruchy siete a zjavné straty energie. Okrem energetických výhod je chránené aj životné prostredie. Pohonná jednotka PM230, stupeň krytia IP55, je k dispozícii od 0,37 kW do 90 kW pre montáž na stenu mimo rozvádzača. Veľkosti FSA až FSF výkonového modulu PM230 triedy ochrany IP 55 sú k dispozícii s integrovaným sieťovým filtrom triedy A pre inštalácie podľa kategórie C2 a s integrovaným sieťovým filtrom triedy B podľa kategórie C1 podľa EN 61800-3. Štandardne je súčasťou dodávky nasledujúce príslušenstvo: Tieniace dosky a sady štítových pripojení pre pripojenie napájacích a ovládacích vedení v súlade s EMC, ako aj pre pripojovacie zástrčky veľkosti FSA a FSC pre sieť a výstup motora. SINAMICS - rodina integrovaných pohonov pre každú oblasť použitia
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Rady
Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
