Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

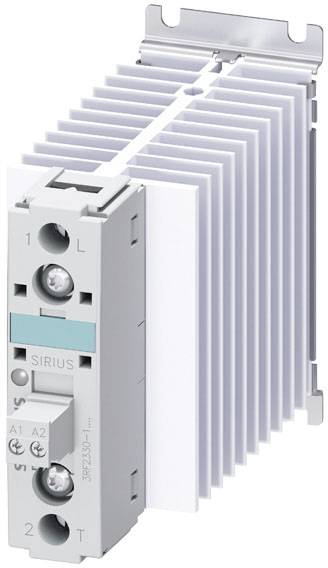

Kompaktné elektronické chladiče súčiastok a relátový modul, vhodné pre priemyselné aplikácie na riadenie elektrických prúdov.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje niekoľko radov elektrických komponentov a káblov, ktoré sú nainštalované na priemyselné riadiace účely.

Elektrický schéma: Usmerňovač so symbolom dvoch diód v protismernej orientácii medzi uzlami 1L a 2T.

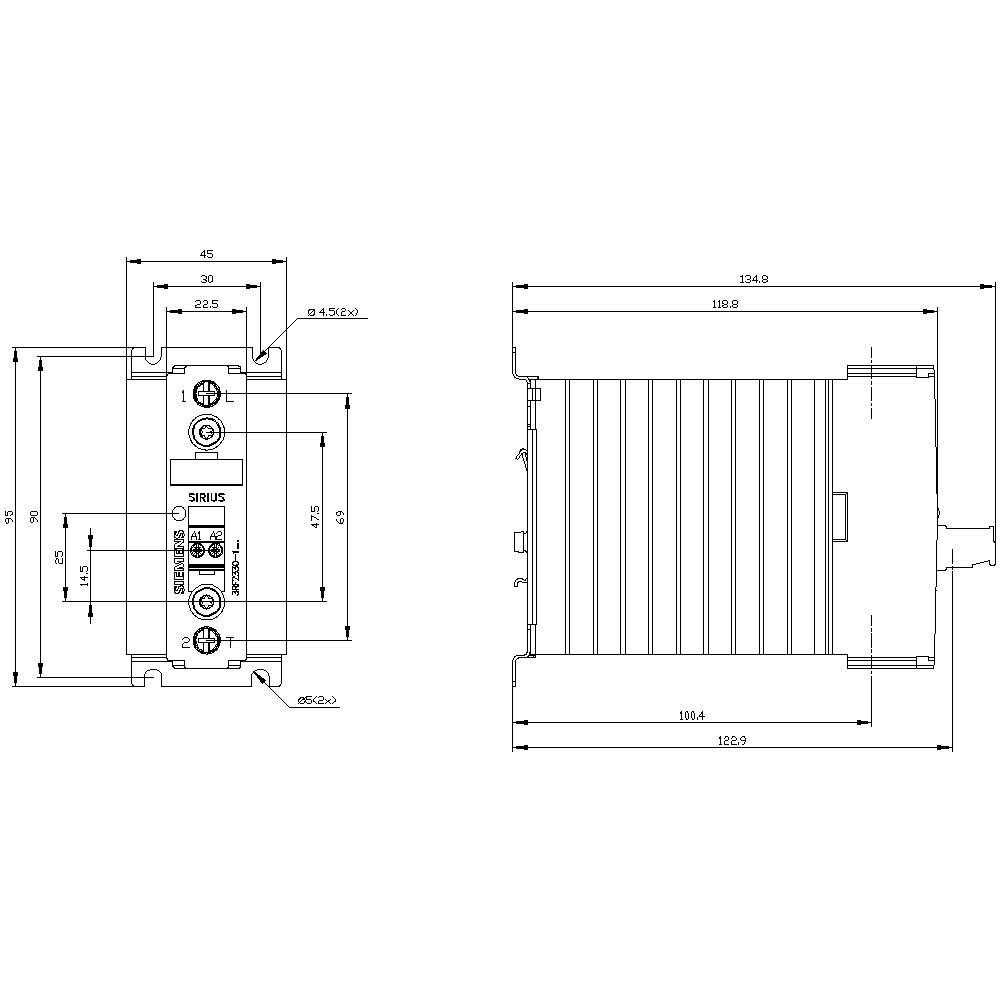

Technický výkres elektronického zariadenia s rozmermi. Vľavo pohľad spredu, vpravo pohľad z boku. Rozmery v milimetroch.

1/4

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

polovodičový stýkač

Riadiace napätie (min.)

15 V/DC

Riadiace napätie (max.)

24 V/DC

Spínacie napätie (max.)

460 V/AC

Datasheety: (PDF)

Doručenie: Ut 6. 10.

3 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (65,03 € / kus)

65,03 €

bez DPH.

Už len 3 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ montáže: montáž skrutkou a nacvaknutím na 35 mm DIN lištu
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600V
Dizajn produktu: 1-fázový
Počet palíc: 1

Druh obalu: Piece

Kategória výrobku: polovodičový stýkač

Typ: 3RF2330-1AA04

Typ spínanie: spínanie pri nulovom napätí

Pripojenie: skrutkovací

Riadiace napätie (min.): 15 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 15 - 24 V/DC

Riadiace prúd (max.): 15 mA

Rázový prúd (max.): 600 A

Spínacie napätie (min.): 48 V/AC

Spínacie napätie (max.): 460 V/AC

Zaťažovací prúd: 30 A

Výstupné napätie (min.): 48 V/AC

Výstupné napätie (max.): 460 V/AC

Výstupný prúd (max.): 30 A

Typ kontaktu: 1 spínací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 100 mm

Hĺbka: 139 mm

Spĺňa RoHS: áno

Konštantný prúd (max.): 30 A

Obsah: 1 ks

Menovité riadiace napätie: 24 V/DC

Prevádzková teplota: -40 až +100 °C

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Typ spínanie

Riadiace napätie (max.)

Zaťažovací prúd

Riadiace napätie (min.)

Spínacie napätie (max.)

Výstupné napätie (max.)

Typ kontaktu

Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2865224

Tento produkt

spínanie pri nulovom napätí

24 V/DC

30 A

15 V/DC

460 V/AC

1 spínací

Siemens polovodičový stýkač 3RF23101AA22 10.5 A Spínacie napätie (max.): 230 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2261685

spínanie pri nulovom napätí

230 V/AC

10.5 A

110 V/AC

230 V/AC

1 spínací

Siemens polovodičový stýkač 3RF23201AA26 20 A Spínacie napätie (max.): 600 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2261687

spínanie pri nulovom napätí

230 V/AC

20 A

110 V/AC

600 V/AC

1 spínací

Siemens polovodičový stýkač 20 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261688

okamžité spínanie

24 V/DC

20 A

15 V/DC

460 V/AC

1 spínací

Siemens polovodičový stýkač 20 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261689

okamžité spínanie

230 V/AC

20 A

110 V/AC

460 V/AC

1 spínací

Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Objednávacie číslo:2261690

spínanie pri nulovom napätí

24 V/DC

30 A

15 V/DC

460 V/AC

1 spínací

Siemens polovodičový stýkač 30 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261692

okamžité spínanie

24 V/DC

30 A

15 V/DC

460 V/AC

1 spínací

Siemens polovodičový stýkač 3RF23301DA06 30 A Spínacie napätie (max.): 600 V/AC 1 ks

Objednávacie číslo:2261693

24 V/DC

30 A

15 V/DC

600 V/AC

1 spínací

Siemens polovodičový stýkač 40 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261695

okamžité spínanie

24 V/DC

40 A

15 V/DC

460 V/AC

1 spínací

Siemens polovodičový stýkač 50 A Spínacie napätie (max.): 460 V/AC okamžité spínanie 1 ks

Objednávacie číslo:2261696

okamžité spínanie

24 V/DC

50 A

15 V/DC

460 V/AC

1 spínací

Na stiahnutie

Datasheet

Datasheet 2865224 Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865224 Siemens polovodičový stýkač 3RF23301AA04 30 A Spínacie napätie (max.): 460 V/AC spínanie pri nulovom napätí 1 ks

Popis

Polovodičový stýkač 1-fázový 3RF2 AC 51 / 30 A / 40 °C 48-460 V / DC 24 V Skrutkové pripojenie Polovodičový stýkač SIRIUS 3RF23 na spínanie odporových/indukčných záťaží, napr. B. z radiátorov alebo ventilov v plniarni.
Zariadenia sa spínajú bez opotrebovania a ticho, a preto sú ideálne pre priestory citlivé na hluk (kancelárie, nemocnice). Sú mimoriadne spoľahlivé aj pri vysokých spínacích frekvenciách. Keďže chladič je už integrovaný, možno ich použiť priamo v rozvádzači. Kompaktný dizajn šetrí miesto na DIN lište. Polovodičové stýkače môžu byť tiež rozšírené o štandardizované funkčné moduly 3RF29 pre rôzne aplikácie jednoduchým kliknutím na ne. Zariadenia sú celosvetovo schválené (napr. IEC a UL/CSA).
Polovodičové stýkače sú dostupné ako 1-fázové alebo 3-fázové zariadenia. Sú dostupné pre rôzne výkony a menovité prevádzkové napätia. Sú navrhnuté pre AC alebo DC prevádzku a sú dostupné so skrutkovým, pružinovým alebo kruhovým káblovým pripojením.
Okrem funkčných modulov 3RF29 sú ako príslušenstvo k dispozícii aj ovládacie zástrčky a kryty svoriek.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
