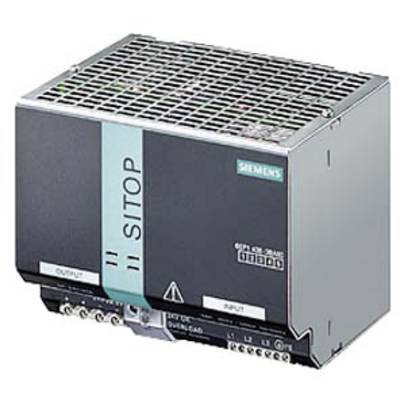

Siemens SITOP Modular 24 V/20 A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 20 A, 480 W, výstupy 1 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
29 Ks
Počet
Celkom (300,00 € / kus)
300,00 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Modulárne napájacie zdroje 24 V Siemens SITOP
Hlavné benefity
- 28,8 V / DC / 20 A
- Príkon 480 W
- 3-fázový vstup
- Rozsah vstupného napätia 320 - 550 V / 3AC
- Pripojenie (komponenty): skrutková svorka
- Tento text bol preložený strojovo.
Technické parametre
- IP20
- Menovité vstupné napätie
400 V/AC
- Typ
Taktovaný
- Kategória výrobku
sieťový zdroj na montážnu lištu (DIN lištu)
- Vstupné napätie (min.)
400 V/AC
- Výstupné napätie
24 V/DC
- Vstupné napätie
320 - 550 V / 3AC
- Vstupné napätie (max.)
500 V/AC
- Výstupný prúd (max.)
20 A
- Výstupný prúd (max.) - zaokrúhlený
20 A
480 W
- Fáza
3
- Výstupné napätie (max.)
24 V/DC
- Počet výstupov
1 x
- Pripojenie
skrutková svorka
- Rozmer.
(š x v x h) 160 x 125 x 125 mm
- Hmotnosť
2.0 kg
- Výstupné napätie (max.)
28.8 V/DC
- Výstupné napätie (min.)
24 V/DC
- Číslo výrobcu
6EP14363BA00
- Obsah
1 ks
- Šírka
160 mm
- V
125 mm
- Max. teplota
+70 °C
- Min. teplota
0 °C
- Typ
SITOP Modular 24 V/20 A
- Farba
viacfarebná
- Hĺbka
125 mm
- Pripojenie
Skrutkovacie svorky
- Výstupný prúd
20 A
160
125 mm
125 mm
225 mm
160 mm
ÁNO
AC
Screw connection
ÁNO
IP20
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 184285 Siemens SITOP Modular 24 V/20 A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 20 A, 480 W, výstupy 1 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 184285 Siemens SITOP Modular 24 V/20 A sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 20 A, 480 W, výstupy 1 x
Popis
Modulárny koncept je založený na základných 24 V zariadeniach s výstupným prúdom 5 A, 10 A, 20 A a 40 A. Tieto zariadenia už majú rozsiahle funkcie a vďaka svojim univerzálnym širokopásmovým vstupom sú vhodné na celosvetové použitie v širokej škále napájacích sietí.
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
Prevedenie
- Regulované bezpotenciálové výstupné napätie DC 24 V ± 3 %
- Odolnosť voči skratu naprázdno a trvalému skratu Verzie 5 A a 10 A s ultraširokým vstupným rozsahom AC 85 – 132/176/550 V pre jednofázové pripojenie (siete s neutrálnym vodičom) a dvojfázové pripojenie (k dvom fázovým vodičom trojfázovej siete) Verzie 20 A a 40 A so širokopásmovým vstupom 3 AC 320 – 550 V pre trojfázové pripojenie alebo s prepínateľným vstupom AC 85 – 132/176 – 264 V pre jednofázové a dvojfázové pripojenie
- Nastaviteľné výstupné napätie od 24 do 28,8 V pre kompenzáciu poklesov napätia
- Prepínateľná charakteristická krivka pre konštantný prúd alebo blokovacie vypnutie v prípade skratu Zvýšenie výkonu až na 3-násobok menovitého prúdu pre selektívne spustenie poistiek zapojených v prúde
- 3 LED diódy pre 24 V ok, preťaženie a blokovacie vypnutie pre podrobnú signalizáciu prevádzkového stavu
- Bezpečná elektrická izolácia (SELV podľa EN 60950) Úroveň potlačenia rádiového rušenia (EN 55022) Trieda B a obmedzenie harmonického prúdu podľa EN 61000-3-2 (okrem 6EP1337-...) Označenie a schválenie UL/cUL Montáž na štandardnú profilovú lištu DIN EN 50022-35x7,5/15
- Bezpečná elektrická izolácia (SELV podľa EN 60950) Úroveň potlačenia rádiového rušenia (EN 55022) Trieda B a obmedzenie harmonického prúdu podľa EN 61000-3-2 (okrem 6EP1337-...)
- Označenie a schválenie UL/cUL.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
