Siemens SITOP PSU6200 6EP3434-7SB00-3AX0 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 10 A, 240 W, výstup 1 x
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
2 Ks
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
Už len 2 Ks skladom!
Technické parametre
- Nastavenie výstupného napätia: potenciometrom; Max. 240 W (288 W až 45 ° C)
- Prevádzkový displej: zelená LED pre 24 V OK
- Signalizácia: Elektronický kontakt (zatvárač, zaťaženie kontaktu DC 30 V / 0,1 A) pre 24 V OK alebo diagnostické rozhranie
- Menovité vstupné napätie
400 - 500 V/AC
- Kategória výrobku
sieťový zdroj na montážnu lištu (DIN lištu)
- Vstupné napätie (min.)
450 V
- Výstupné napätie
24 V/DC
- Vstupné napätie (max.)
600 V
- Výstupný prúd (max.)
10 A
- Výstupný prúd (max.) - zaokrúhlený
10 A
240 W
- Typ výstupu (Napájacie zdroje)
nastaviteľný
- Fáza
3
- Výstupné napätie (max.)
24 V/DC
- Počet výstupov
1 x
- Pripojenie
pružinové pripojenie

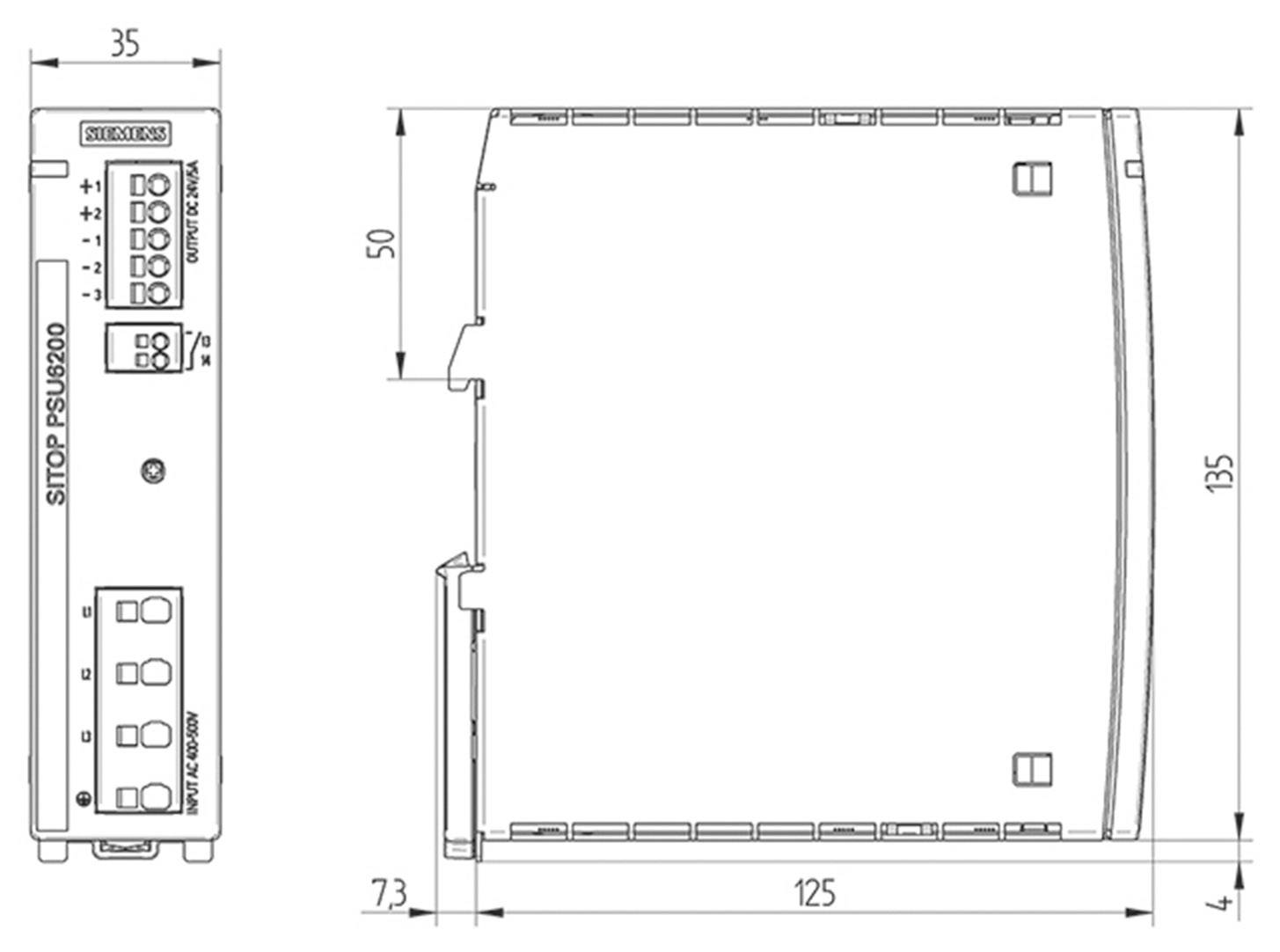

- Rozmer.
(d x š x v) 125 x 35 x 135 mm
- Hmotnosť
700 g
- Prevádzková teplota (max.)
+70 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
6EP34347SB003AX0
- Obsah
1 ks
- Vlastnosti napájacích adaptérov
regulovateľné výstupné napätie
- Šírka
35 mm
- V
135 mm
- Dĺžka
125 mm
IP20
- Max. teplota
+70 °C
- Min. teplota
-40 °C
- Typ
6EP3434-7SB00-3AX0
- Účinnosť
95.4 %
45
135 mm
155 mm
225 mm
45 mm
ÁNO
AC/DC
240 W
ÁNO
Spring clamp connection
ÁNO
NIE
ÁNO
IP20
NIE
ÁNO
ÁNO
10 A
24 V
10 A
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 2234378 Siemens SITOP PSU6200 6EP3434-7SB00-3AX0 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 10 A, 240 W, výstup 1 x
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2234378 Siemens SITOP PSU6200 6EP3434-7SB00-3AX0 sieťový zdroj na montážnu lištu (DIN lištu), 24 V/DC, 10 A, 240 W, výstup 1 x
Popis
SITOP PSU6200 24 V / 10 A
Vysoký výkon - Cielená diagnostika - Univerzálny zdroj napájania pre širokú škálu aplikácií
Produktová rodinaSITOP PSU6200je nový štandardný zdroj napájania pre zákazníkov s vysokými technickými požiadavkami - spoľahlivý, efektívny a integrovateľný. Je vhodný pre širokú škálu aplikácií, najmä v priemyselnom prostredí, ako je sériová výroba strojov. SITOP PSU6200 predstavuje najmodernejšie riešenie a vedie produktové portfólio SITOP do nových, ešte výkonnejších dimenzií.
Regulované jednofázové napájacie zdroje so širokým rozsahom vstupného striedavého napätia 120 - 230 V a jednosmerným prúdom 120 - 240 V sú k dispozícii s výstupným napätím 12 V v troch výkonových stupňoch, 24 V v šiestich výkonových stupňoch a so 48 V v jednej výkonovej úrovni.
Regulované trojfázové napájacie zdroje so vstupným menovitým napätím 400 - 500 V 3AC sú k dispozícii s výstupným napätím 24 V v troch výkonových úrovniach.
Vysoko kvalitný dizajn rodiny PSU6200 v kombinácii so zásuvnými svorkami znamená efektívne zapojenie. Vďaka dlhej životnosti a absolútnej spoľahlivosti sú moduly tejto rodiny produktov všestranné.
Vysoký stupeň účinnosti v celom rozsahu zaťaženia a minimálne straty bez zaťaženia zaručujú spotrebu energie šetriacu zdroje. Pre moduly od 24 V / 10 A alebo od 48 V / 5 A diagnostický monitor s LED zobrazuje DC v poriadku, využitie a životnosť, ako aj diagnostické rozhranie pre hlásenie informácií o stave, ponúkajú nové pohodlie pri uvádzaní do prevádzky a servise. Aj pri napájacích zdrojoch s výstupom 24 V / 10 A alebo viac alebo 48 V / 5 A alebo viac je stav DC ok zabezpečený detekciou závady, zobrazujú sa aj najmenšie poruchy napájacieho napätia.
U napájacích modulov do 24 V / 10 A alebo od 48 V / 5 A zobrazuje diagnostická LED dióda OK, navyše sa táto informácia hlási cez relé pre zariadenia od 3,7 A.
Na ďalšie zvýšenie dostupnosti 24 V je možné napájacie jednotky SITOP PSU6200 kombinovať s vyrovnávacou pamäťou, jednosmerným napájaním UPS, redundantným a selektívnym modulom.
Tento text bol preložený strojovo.
Vysoký výkon - Cielená diagnostika - Univerzálny zdroj napájania pre širokú škálu aplikácií
Produktová rodinaSITOP PSU6200je nový štandardný zdroj napájania pre zákazníkov s vysokými technickými požiadavkami - spoľahlivý, efektívny a integrovateľný. Je vhodný pre širokú škálu aplikácií, najmä v priemyselnom prostredí, ako je sériová výroba strojov. SITOP PSU6200 predstavuje najmodernejšie riešenie a vedie produktové portfólio SITOP do nových, ešte výkonnejších dimenzií.
Regulované jednofázové napájacie zdroje so širokým rozsahom vstupného striedavého napätia 120 - 230 V a jednosmerným prúdom 120 - 240 V sú k dispozícii s výstupným napätím 12 V v troch výkonových stupňoch, 24 V v šiestich výkonových stupňoch a so 48 V v jednej výkonovej úrovni.
Regulované trojfázové napájacie zdroje so vstupným menovitým napätím 400 - 500 V 3AC sú k dispozícii s výstupným napätím 24 V v troch výkonových úrovniach.
Vysoko kvalitný dizajn rodiny PSU6200 v kombinácii so zásuvnými svorkami znamená efektívne zapojenie. Vďaka dlhej životnosti a absolútnej spoľahlivosti sú moduly tejto rodiny produktov všestranné.
Vysoký stupeň účinnosti v celom rozsahu zaťaženia a minimálne straty bez zaťaženia zaručujú spotrebu energie šetriacu zdroje. Pre moduly od 24 V / 10 A alebo od 48 V / 5 A diagnostický monitor s LED zobrazuje DC v poriadku, využitie a životnosť, ako aj diagnostické rozhranie pre hlásenie informácií o stave, ponúkajú nové pohodlie pri uvádzaní do prevádzky a servise. Aj pri napájacích zdrojoch s výstupom 24 V / 10 A alebo viac alebo 48 V / 5 A alebo viac je stav DC ok zabezpečený detekciou závady, zobrazujú sa aj najmenšie poruchy napájacieho napätia.
U napájacích modulov do 24 V / 10 A alebo od 48 V / 5 A zobrazuje diagnostická LED dióda OK, navyše sa táto informácia hlási cez relé pre zariadenia od 3,7 A.
Na ďalšie zvýšenie dostupnosti 24 V je možné napájacie jednotky SITOP PSU6200 kombinovať s vyrovnávacou pamäťou, jednosmerným napájaním UPS, redundantným a selektívnym modulom.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
