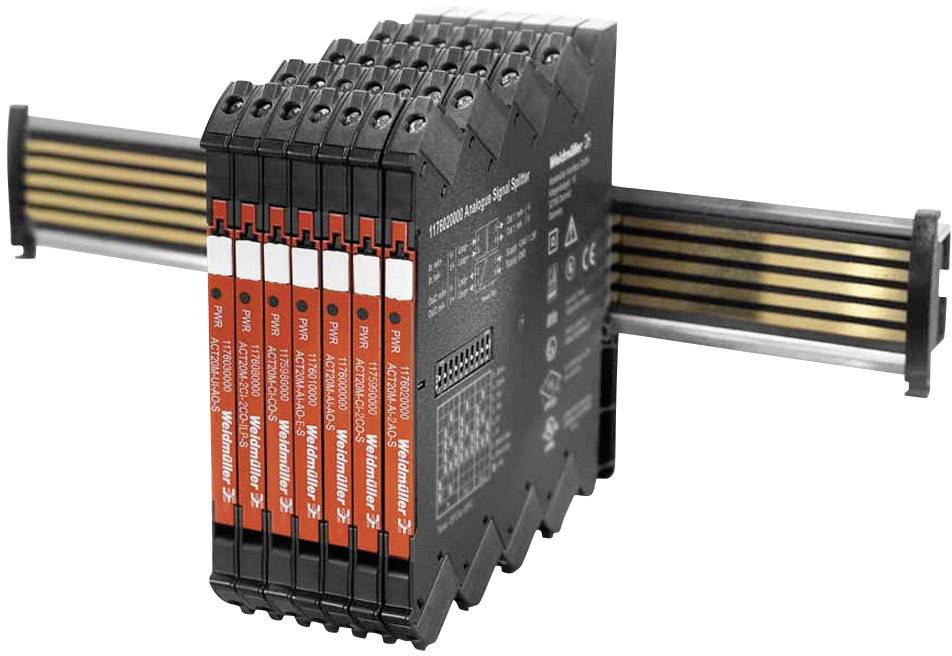

Signálový menič signálu Weidmüller ACT20M-AI-AO-S 1176000000, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
menič signálu
Vstupný signál max. (Prúd)
20 mA
Vstupný signál max. (Napätie)
10 V
Typ
ACT20M-AI-AO-S
Rozmer.
(d x š x v) 114.3 x 6.1 x 112.5 mm
Datasheety: (PDF)
1 Ks
Počet
Celkom (178,85 € / kus)
199,99 €
-11 %
178,85 €
bez DPH.
Doprava zadarmo
Už len 1 Ks skladom!
Technické parametre
- Čistá hmotnosť: 80 g
- Prevádzková teplota: - 25 ° C - +70 ° C
- Skladovacia teplota: -40 ° C - +85 ° C
- Počet vstupov: 1
- Senzor: zdroj napätia, zdroj prúdu, 2-vodičový vysielač (bez vlastného napájania)
- Počet výstupov: 1
- Galvanické oddelenie: trojpásmový izolátor
- Presnosť:<0,05% z rozsahu merania
- Medzná frekvencia (-3 dB): 100 Hz
- Nosná lišta: TS 35
- Kroková doba odozvy:<7 ms
- Napätie odporu záťaže:>10 kΩ
- Napájanie snímača: 17 V / DC-28 V / DC
- Prierez káblového pripojenia AWG, min.: AWG 30
- Prierez káblového pripojenia AWG, max.: AWG 14
- Uťahovací moment, min.: 0,4 Nm
- Uťahovací moment, max.: 0,6 Nm
- Typ
ACT20M-AI-AO-S
- Kategória výrobku
menič signálu
- Vstupný signál max. (Prúd)
20 mA
- Vstupný signál max. (Napätie)
10 V
- Rozmer.
(d x š x v) 114.3 x 6.1 x 112.5 mm
- Pripojenie
skrutkovací
- Výstupný signál (napätie)
0 V-10 V, 0 V-5 V
- Výstupný signál (prúd)
0 mA-20 mA, 4 mA-20 mA
- Prevádzkové napätie
300 V (max)
- Prevádzkové napätie max.
300 V
- Záťaž
600 Ω
- Vstupný signál (napätie)
10 V
- Vstupný signál (prúd)
0 mA-20 mA, 4 mA-20mA
- Vstupný odpor
70 Ω
- Obsah
1 ks
- Konfigurácia
DIP spínač
- Šírka
6.1 mm
- V
112.5 mm
- Dĺžka
114.3 mm
- Spĺňa RoHS
áno
- Max. okolitá teplota
+70 °C
- Min. okolitá teplota
-25 °C
- Napájacie napätie (num.)
24 V/DC
- Pevný prierez (max.)
2.5 mm²
- Prierez pevný (min.)
0.5 mm²
- Prevedenie
DC - trojpásmový aktívny izolátor, konfigurovateľný pomocou prepínača DIP
- Pripojenie
2.5 - 0.5 mm²
- Vstup.signál
0/4… 20 mA 0/2… 10 V alebo 0/1… 5 V
- Vstupný signál
0/4… 20 mA 0/2… 10 V alebo 0/1… 5 V
Snap mounting support rail
6.1
112.5 mm
114.3 mm
1.2 W
-25-70 °C
Screw connection
IP20
None
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 738285 Signálový menič signálu Weidmüller ACT20M-AI-AO-S 1176000000, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 738285 Signálový menič signálu Weidmüller ACT20M-AI-AO-S 1176000000, 1 ks
Popis
Napájanie cez zbernicu DIN lištu
