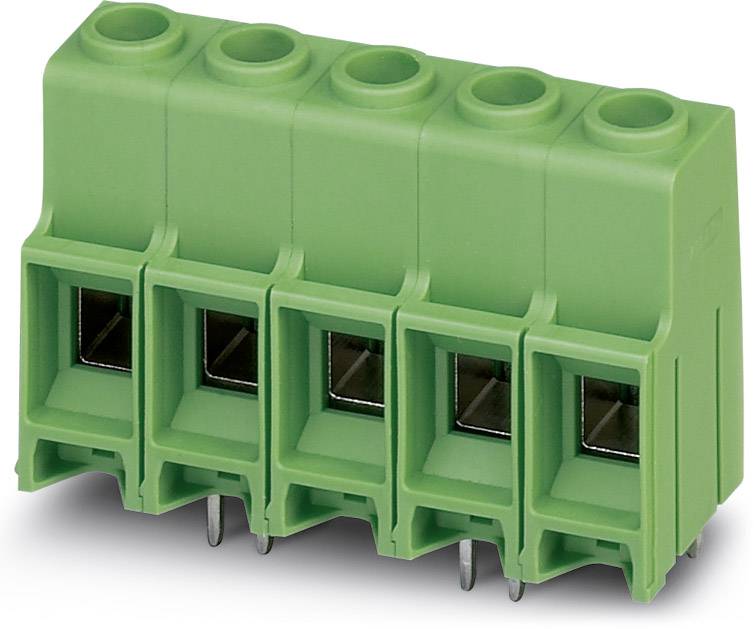

Single PCB terminal block MKDS 10 HV/ 5-ZB-10,16 1709717 Phoenix Contact
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
skrutkovacia svorka
Raster (rozteč)
10.16 mm
Počet kontaktov v rade
5
Pólov
5
Pripojenie
skrutková svorka
tlačené
Datasheety: (PDF)
107 Set(y)
Počet (Veľkosť balenia 50 ks)
Celkom (12,78 € / kus)
639,00 €
s DPH
Doprava zadarmo
Hlavné benefity
Single PCB terminal block MKDS 10 HV/ 5-ZB-10,16
- Obsah 50 ks
Technické parametre
- Typ
MKDS 10 HV/ 5-ZB-10,16
- Kategória výrobku
skrutkovacia svorka
- Vlastnosti
s ťahovým puzdrom
- Raster (rozteč)
10.16 mm
- Počet kontaktov v rade
5
- Pólov
5
- Odolné voči vysokým teplotám
MKDS
- Dĺžka izolácie (max.)
10.00 mm
- Pripojenie
skrutková svorka
tlačené
- Menovitý prúd
76 A
- Prierez flexibilné (min.)
0.50 mm²
- Menovitý prúd - filter
76 A
- Prierez pevný (min.)
0.50 mm²
- Flexibilné priemer (max.)
16.00 mm²
- Pevný prierez (max.)
16.00 mm²
- AWG min.
20
- Smer zástrčky
vodorovne k DPS
- AWG max.
6
- Materiál kontaktu
pocínované
- Farba
zelená
- Smer činnosti
kolmo k DPS
- Číslo výrobcu
1709717
- Priemyslové balenie
áno
- Obsah
50 ks
- Menovité napätie
1000 V
- Šírka
50.80 mm
- V
35.80 mm
- Dĺžka
18.70 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 569525 Single PCB terminal block MKDS 10 HV/ 5-ZB-10,16 1709717 Phoenix Contact
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 569525 Single PCB terminal block MKDS 10 HV/ 5-ZB-10,16 1709717 Phoenix Contact
Popis
PCB terminal block, Nominal current: 76 A, Nom. voltage: 1000 V, Pitch: 10.16 mm, Number of positions: 5, Connection method: Screw connection, Mounting: Soldering, Conductor/PCB connection direction: 0 °, Color: green
