Sonel PVM-1020 KIT fotovoltaická meracia sada
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 169,92 € / kus)
2 169,92 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
fotovoltaická meracia sada
- Meracie funkcie
prúd
energia
napätie
bez certifikátu
- Rozmer.
(d x š x v) 228 x 102 x 61 mm
- Displej
graf
- Hmotnosť
1 kg
- Vlastnosti
dátový záznamník
- Kategória merania
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Šírka
102 mm
- V
61 mm
- Dĺžka
228 mm
- Rozhranie
Bluetooth®
Na stiahnutie
Datasheet
Datasheet 3763592 Sonel PVM-1020 KIT fotovoltaická meracia sada
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763592 Sonel PVM-1020 KIT fotovoltaická meracia sada
Popis

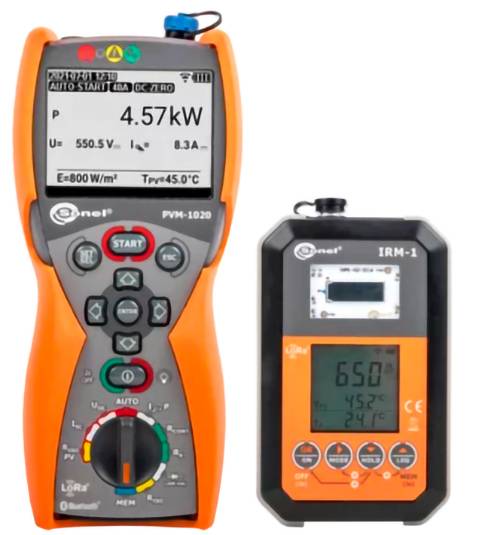

PVM-1020: Veľké možnosti v malom puzdre
Veľké možnosti v malom puzdre. Merací prístroj PVM-1020 je pravdepodobne najmenším fotovoltaickým meracím prístrojom na svete vďaka veľkému počtu meracích funkcií. Funkcie sa vyberajú pomocou otočného prepínača. Ďalšie parametre sa nastavujú pomocou tlačidiel na kryte. Všetky tlačidlá a grafický displej sú podsvietené, čo výrazne uľahčuje obsluhu v tienistých miestach, napr. pri meraniach pod voľne stojacimi fotovoltaickými systémami. Veľká pamäť výrazne skracuje čas potrebný na prípravu dokumentov po meraní.
IRM-1: Jednoduchosť a kompaktné rozmery
IRM-1, malý, ale nevyhnutný na testovanie fotovoltaických systémov. Meraním hodnôt slnečného žiarenia, ako aj teplôt panelov a okolia, poskytuje potrebné údaje na prevod výsledkov do podmienok STC. Vstavaný záznamník s pamäťou pre 5 000 dátových súborov umožňuje použitie zariadenia ako nástroja v procese plánovania fotovoltaických systémov, ako aj na diagnostiku problémov so zatienením panelov.
Rozhrania a softvér
Namerané údaje z IRM-1 je možné preniesť do počítača cez USB port. Okrem toho má zariadenie zabudované bezdrôtové rozhranie LoRa (Long Range) pre automatickú výmenu údajov s hlavným meracím zariadením – a to aj na veľké vzdialenosti. Výsledky merania je možné preniesť z PVM-1020 do počítača prostredníctvom bezdrôtového rozhrania Bluetooth. Sonel Reader zabezpečuje ukladanie a tlač zozbieraných údajov v populárnych formátoch. Na vygenerovanie správy v oblasti ochrany pred úrazom elektrickým prúdom je potrebné použiť voliteľný program Sonel Reports PLUS.
Tento text bol preložený strojovo.
Prevedenie
- PVM-1020
- • Napätie naprázdno FV modulu alebo reťazca modulov do 1000 V DC.
- • Napätie RMS striedavej siete do 600 V vrátane merania frekvencie.
- • Skratový prúd FV modulu alebo reťazca modulov do 20 A DC.
- • Izolačný odpor FV modulov – meranie napätia 250, 500 alebo 1000 V, súčasné meranie dvoch hodnôt RISO+ a RISO-.
- • Odpor izolácie striedavých obvodov – meranie napätia 250, 500 alebo 1000 V.
- • Odpor ochranných a potenciálových vodičov, merací prúd ±200 mA. Meranie nízkoprúdového odporu, akustická a vizuálna signalizácia.
- • Meranie prevádzkového prúdu a striedavého prúdu (AC) FV modulov – všetko pomocou externých klieští.
- • Merania striedavého/jednosmerného prúdu.
- • Test diódy prúdom 200 mA, automatická detekcia polarizácie. Testovanie blokovacích diód napätím 1000 V DC.
- IRM-1
- • Ožiarenie vo W/m2 alebo BTU/ft2h.
- • Teplota solárneho modulu v °C alebo °F.
- • Teplota okolia v °C alebo °F.
- • Uhol sklonu modulov.
- • Zarovnanie modulov.
