Sonel PVM-1021 PRO fotovoltaická meracia sada
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (2 028,46 € / kus)
2 028,46 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
fotovoltaická meracia sada
- Meracie funkcie
napätie
napätie AC
napätie DC
prúd
prúd AC
prúd DC
energia
bez certifikátu
- Rozmer.
(d x š x v) 244 x 169 x 71 mm
- Displej
graf
- Hmotnosť
1.3 kg
- Vlastnosti
dátový záznamník
- Kategória merania
CAT III 1000 V
- Šírka
169 mm
- V
71 mm
- Dĺžka
244 mm
- Rozhranie
USB
Na stiahnutie
Datasheet
Datasheet 3763593 Sonel PVM-1021 PRO fotovoltaická meracia sada
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763593 Sonel PVM-1021 PRO fotovoltaická meracia sada
Popis

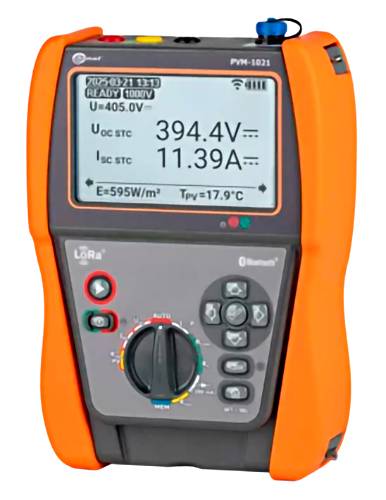

PVM-1021: Veľké možnosti v malom puzdre
Fotovoltaický testovací prístroj PVM-1021 je kompaktný merací prístroj so širokou škálou funkcií.
meracích funkcií. Funkcie sa vyberajú pomocou otočného prepínača. Ďalšie
Parametre sa nastavujú pomocou tlačidiel na kryte. Všetky kľúče a
Grafické displeje sú podsvietené, čo výrazne zlepšuje použiteľnosť v zatienených oblastiach.
umožňuje napríklad merania pod voľne stojacimi fotovoltaickými systémami. Veľký úložný priestor
Príprava dokumentov po meraní sa výrazne skracuje.
IRM-1: Jednoduchosť a kompaktné rozmery
IRM-1, malý, ale nevyhnutný na testovanie fotovoltaických systémov. Prostredníctvom merania
hodnoty slnečného žiarenia, ako aj teploty panela a okolia
Poskytuje potrebné údaje na prevod výsledkov do podmienok STC. A
Vstavaný záznamník s pamäťou na 5000 záznamov umožňuje použitie
zariadenia ako nástroja v procese plánovania FV systému a na diagnostiku
Problémy so tieňovaním panelov.
Rozhrania a softvér
Namerané údaje z IRM-1 je možné preniesť do počítača cez USB port.
stať sa. Zariadenie má navyše zabudované bezdrôtové rozhranie LoRa.
(Dlhý dosah) pre automatickú výmenu údajov s hlavným meracím zariadením
– aj na dlhé vzdialenosti.
Výsledky merania je možné bezdrôtovo preniesť z PVM-1021 do počítača.
Na prenos dát sa použije rozhranie Bluetooth. Uchovávanie zhromaždených údajov v
Sonel Reader zabezpečuje populárne formáty a ich vyjadrenie. Ak chcete odoslať správu v
Voliteľný program Sonel je navrhnutý tak, aby poskytoval ochranu pred úrazom elektrickým prúdom.
Používanie služby Reports PLUS.
Tento text bol preložený strojovo.
Prevedenie
- PVM-1021
- • Napätie naprázdno FV modulu alebo reťazca modulov do 1000 V DC.
- • Napätie RMS striedavej siete do 600 V vrátane merania frekvencie.
- • Skratový prúd FV modulu alebo reťazca modulov do 20 A DC.
- • Izolačný odpor FV modulov – meranie napätia 250, 500 alebo 1000 V, súčasné meranie dvoch hodnôt RISO+ a RISO-.
- • Odpor izolácie striedavých obvodov – meranie napätia 250, 500 alebo 1000 V.
- • Odpor ochranných a potenciálových vodičov, merací prúd ±200 mA. Meranie nízkoprúdového odporu, akustická a vizuálna signalizácia.
- • Meranie prevádzkového prúdu a striedavého prúdu (AC) FV modulov – všetko pomocou externých klieští.
- • Merania striedavého/jednosmerného prúdu.
- • Test diódy prúdom 200 mA, automatická detekcia polarizácie. Testovanie blokovacích diód napätím 1000 V DC.
- IRM-1
- • Slnečné žiarenie vo W/m2 alebo BTU/ft2h.
- • Teplota solárneho modulu v °C alebo °F.
- • Teplota okolia v °C alebo °F.
- • Uhol sklonu modulov.
- • Zarovnanie modulov.
Rady
- Bluetooth® je registrovaná ochranná známka firmy Bluetooth SIG, Inc.
