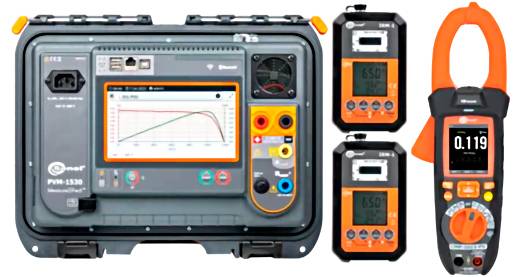

Sonel PVM-1530 MAX fotovoltaická meracia sada
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (7 760,16 € / kus)
7 760,16 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Kategória výrobku
fotovoltaická meracia sada
- Meracie funkcie
napätie
odpor
prúd
bez certifikátu
- Rozmer.
(d x š x v) 172 x 390 x 308 mm
- Displej
dotykový displej
- Hmotnosť
8.8 kg
- Vlastnosti
dátový záznamník
- Kategória merania
CAT III 1500 V
CAT IV 600 V
- Šírka
390 mm
- V
308 mm
- Dĺžka
172 mm
- Rozhranie
Bluetooth®
Na stiahnutie
Datasheet
Datasheet 3763595 Sonel PVM-1530 MAX fotovoltaická meracia sada
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3763595 Sonel PVM-1530 MAX fotovoltaická meracia sada
Popis
PVM-1530: Merania kategórie 1, charakteristická krivka IU
PVM-1530 je prelomové meracie zariadenie pre fotovoltaické systémy do 1500 V so širokou škálou meracích funkcií. Výber sa vykonáva prostredníctvom dotykovej obrazovky. Obrazovka je veľká, s intenzívnymi farbami a vybavená silným podsvietením, takže prevádzka na plnom slnečnom svetle nie je problémom. Komplexná štruktúrovaná pamäť výrazne skracuje čas potrebný na vytvorenie dokumentácie po meraní.
IRM-1: Jednoduchosť a kompaktné rozmery
IRM-1, malý, ale nevyhnutný na testovanie fotovoltaických systémov. Meraním hodnôt slnečného žiarenia, ako aj teplôt panelov a okolia, poskytuje potrebné údaje na prevod výsledkov do podmienok STC. Vstavaný záznamník s pamäťou pre 5 000 dátových súborov umožňuje použitie zariadenia ako nástroja v procese plánovania fotovoltaických systémov, ako aj na diagnostiku problémov so zatienením panelov.
Tesnosť a odolnosť
Meracie prístroje sú tiež ideálne vhodné na použitie v náročných podmienkach prostredia. Kryt PVM-1530 je robustný a v zatvorenom stave utesnený, takže meracie zariadenie je počas merania chránené.
Rozhrania a softvér
Namerané údaje z IRM-1 je možné preniesť do počítača cez USB port. Okrem toho má zariadenie zabudované bezdrôtové rozhranie LoRa (Long Range) pre automatickú výmenu údajov s hlavným meracím zariadením – a to aj na veľké vzdialenosti.
Výsledky meraní je možné preniesť z PVM-1530 do počítača cez USB a bezdrôtové rozhrania. Zaznamenané údaje sa ukladajú v najbežnejších formátoch a tlačia sa pomocou čítačky Sonel. Príprava správy
Na vytvorenie správy o ochrane pred úrazom elektrickým prúdom je potrebné použiť voliteľný program Sonel Reports Plus.
Problémy? Znova synchronizujte!
Môže sa stať, že sa PVM-1530 počas meraní vzdiali od IRM-1 tak ďaleko, že sa komunikácia medzi nimi preruší. Ak sa merania obnovia, výsledky sa automaticky doplnia o parametre, ktoré medzitým zaznamenal IRM-1 do svojej dočasnej pamäte a po obnovení pripojenia sa prevedú na podmienky STC.
Tento text bol preložený strojovo.
Prevedenie
- PVM-1530
- • Umožňuje merania kategórie 1 podľa normy EN 62446-1.
- • Umožňuje meranie charakteristickej krivky IU pre kategóriu 2 podľa noriem EN 62446-1 a EN 61829.
- • Umožňuje meranie fotovoltaických modulov vrátane bifaciálnych a vysokoúčinných modulov.
- • Možnosť definovania metód merania.
- • Umožňuje prevod hodnôt na podmienky STC podľa normy EN IEC 60891 pomocou merača ožiarenia a teploty
- IRM-1.
- • Funkcia reSYNC – automatické pridávanie environmentálnych parametrov k výsledkom a ich prevod na podmienky STC
- po obnovení spojenia s IRM-1.
- • Priložené bezdrôtové rozhranie zabezpečuje spoluprácu s meracím zariadením IRM-1 na veľké vzdialenosti.
- • Vstavaný modul Bluetooth a WLAN pre komunikáciu s externými zariadeniami.
- • Veľký štruktúrovaný úložný priestor pre všetky vyšetrenia.
- • Veľký dotykový displej pre dobrú viditeľnosť na jasnom slnečnom svetle.
- IRM-1
- • Meranie ožiarenia a teploty.
- • Rozhranie LoRa pre komunikáciu s hlavným meracím zariadením ponúka väčší dosah ako Bluetooth.
- Technológia!
- • Automatická synchronizácia údajov s hlavným meracím zariadením pomocou funkcie reSYNC.
- • Integrovaný kompas a snímač náklonu.
- • Integrovaný záznamník na zaznamenávanie slnečného žiarenia pred inštaláciou FV systémov a na meranie
- Môže sa použiť na zatienenie existujúcich inštalácií.
- • Veľké úložisko nameraných údajov: k dispozícii je 999 buniek vyrovnávacej pamäte a 5000 záznamov zo záznamníka (jednorazový záznam)
- Môžu byť tiež prepísané (nepretržité nahrávanie).
