TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 8 Raster (rozteč): 4.14 mm 1-770970-1 1 ks

Biely, obdĺžnikový elektrický zástrčkový adaptér s piatimi štvorcovými zásuvkami a piatimi kovovými kolíkmi.

Ilustračný obrázok

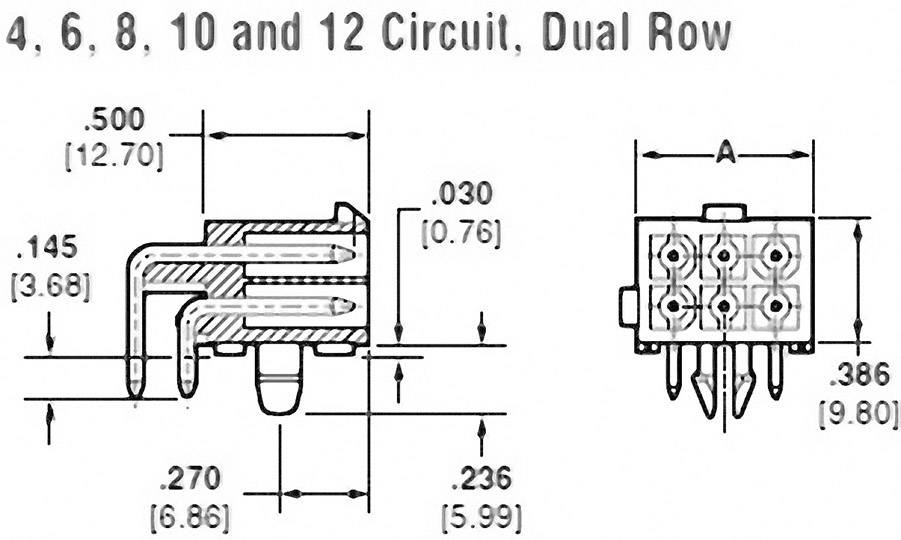

Technický výkres elektrického konektora zobrazuje rozmery a detaily usporiadania pinov v dvoch pohľadoch.

1/2

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

Mini-Universal-MATE-N-LOK

Raster (rozteč)

4.14 mm

Datasheety: (PDF)

Doručenie: Št 23. 7.

23 Ks

Počet

Celkom (5,67 € / kus)

5,67 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Mini-Universal-MATE-N-LOK kolíková základňa

Obsah: 1 ks
Počet riadkov: 2
Počet pólov: 8

Dodatočné informácie:

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 2

Typ zapojenia konektora: wire to board

Rad: Mini-Universal-MATE-N-LOK

Raster (rozteč): 4.14 mm

Počet kontaktov v rade: 4

Počet pólov: 8

Šírka: 18.14 mm

Ø pin: 1.00 mm

Kolíkový tvar: guľatý

Menovitý prúd: 9.50 A

Menovitý prúd - filter: 9.5 A

Obsah: 1 ks

Rozmer.: (d x š x v) 11.86 x 18.14 x 12.70 mm

Pripojenie: zahnuté spájkovacie piny

Materiál puzdra: polyamid

Číslo výrobcu: 1-770970-1

Farba: biela

Priemyslové balenie: nie

Izolačný materiál: polyamid

Materiál kontaktu: mosadz

Kontaktný povrch tlačovej strany: pocínované

Finálna úprava kontaktu: pozlátená

Menovité napätie: 600 V DC/AC

V: 12.70 mm

Dĺžka: 11.86 mm

Spĺňa RoHS: áno

Smer zástrčky: vodorovne k DPS

Max. teplota: +105 °C

Min. teplota: -55 °C

Typ: Mini-Universal MATE-N-LOK

Spôsob upevnenia: Bočná zarážka

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Prevedenie

Typ zapojenia konektora

Šírka

Počet riadkov

Počet pólov

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 8 Raster (rozteč): 4.14 mm 1-770970-1 1 ks

Objednávacie číslo:1194453

Tento produkt

9.5 A

zástrčka, vstaviteľná horizontálna

wire to board

18.14 mm

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 4 Raster (rozteč): 4.14 mm 1-770968-0 1 ks

Objednávacie číslo:1194443

9.5 A

zástrčka, vstaviteľná horizontálna

wire to board

12.70 mm

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 10 Raster (rozteč): 4.14 mm 1-770971-1 1 ks

Objednávacie číslo:1194454

9.5 A

zástrčka, vstaviteľná horizontálna

wire to board

22.28 mm

TE Connectivity krimpovacie kontakty Mini-Universal-MATE-N-LOK Počet pólov 1 1-770985-0 1 ks

Objednávacie číslo:1194456

11.2 A

PIN kontakt

wire to board

17.04 mm

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 3 1-770967-1 1 ks

Objednávacie číslo:1231560

9.5 A

zástrčka, vstaviteľná horizontálna

wire to wire

14.00 mm

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 3 1-770967-0 1 ks

Objednávacie číslo:1231571

9.5 A

zástrčka, vstaviteľná horizontálna

wire to wire

14.00 mm

TE Connectivity krimpovacie kontakty Mini-Universal-MATE-N-LOK Počet pólov 1 1-794059-0 1 ks

Objednávacie číslo:1231583

35 A

PIN kontakt

wire to wire

17.04 mm

TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 2 1-770166-1 1 ks

Objednávacie číslo:1232023

9.5 A

zástrčka, vstaviteľná vertikálna

wire to wire

17.94 mm

TE Connectivity krimpovacie kontakty Mini-Universal-MATE-N-LOK Počet pólov 1 770985-1 1 ks

Objednávacie číslo:396770

11.2 A

PIN kontakt

wire to board

17.04 mm

TE Connectivity krimpovacie kontakty Mini-Universal-MATE-N-LOK Počet pólov 1 770987-1 1 ks

Objednávacie číslo:396772

11.2 A

PIN kontakt

wire to board

17.04 mm

Na stiahnutie

Datasheet

Datasheet 1194453 TE Connectivity konektor do DPS Mini-Universal-MATE-N-LOK Počet pólov 8 Raster (rozteč): 4.14 mm 1-770970-1 1 ks

Popis

Miniaturizovaná verzia osvedčeného univerzálneho konektora MATE-N-LOK.
Typische Anwendungen:Svetelný priemysel, spotrebná elektronika. Základné puzdro na montáž na dosku s plošnými spojmi. Kryt konektora je k nemu jednoducho zasunutý.
