TechniSat TECHNIVOLT 101 nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 0000/6401

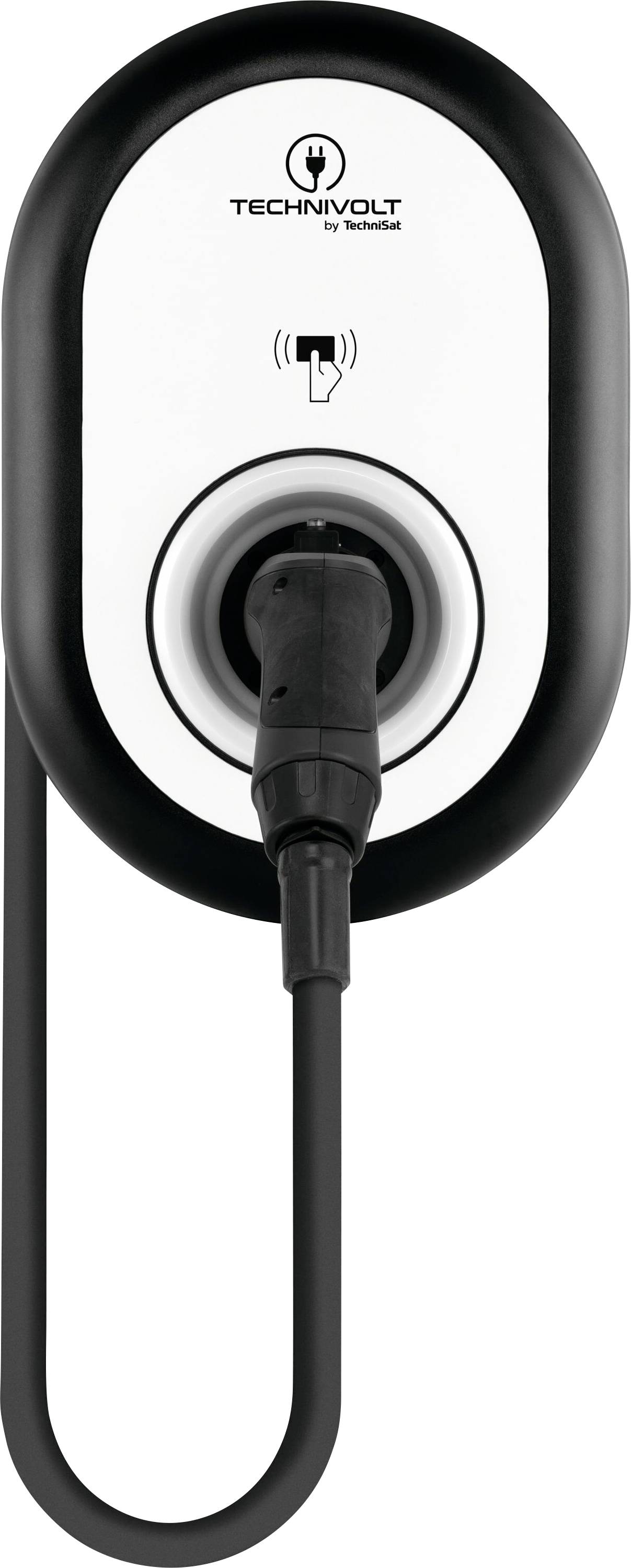

Nabíjacia stanica pre elektromobily s čiernym káblom a logom 'Technivolt'.

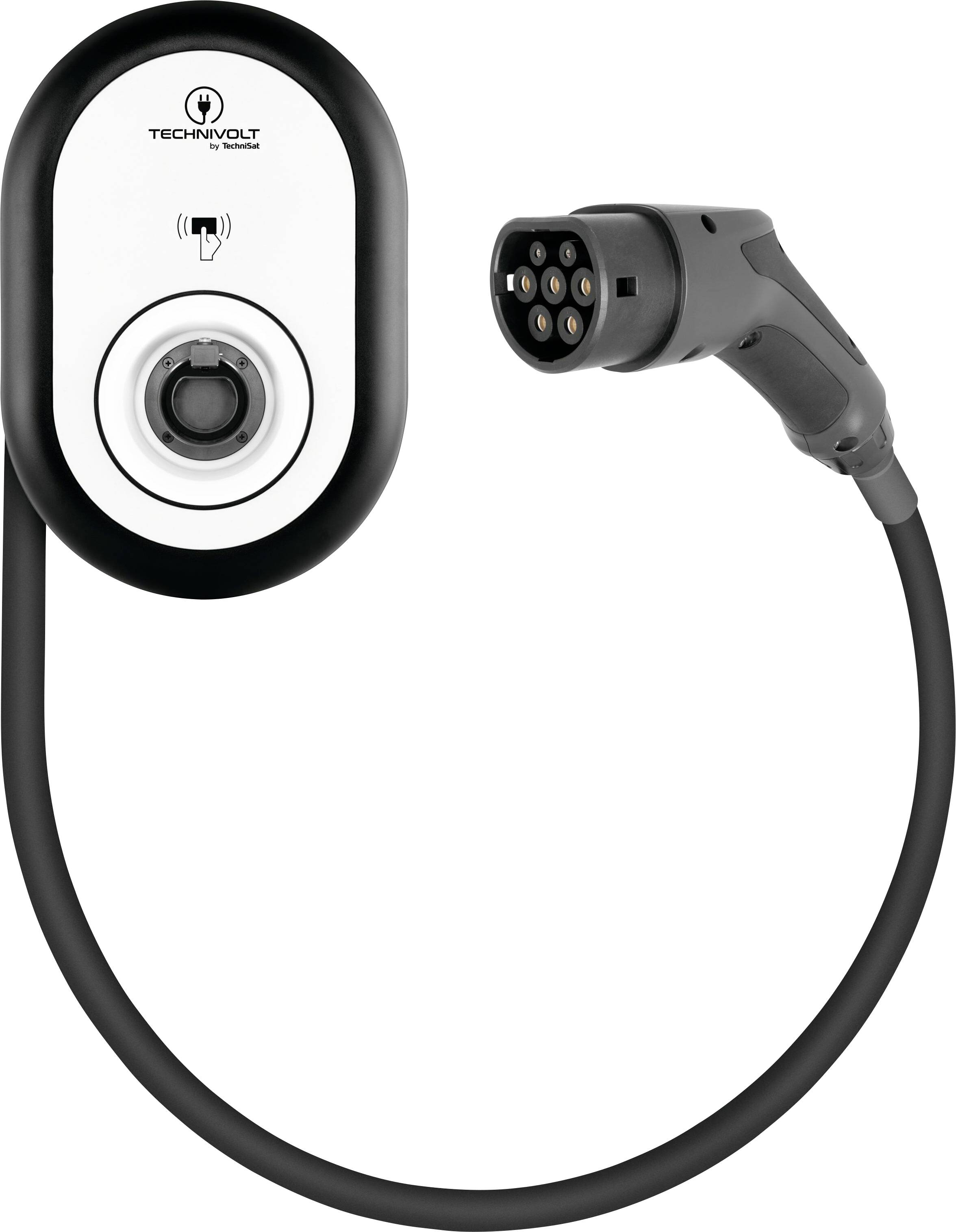

Nabíjacia stanica pre elektromobily s káblom a zástrčkou, vhodná na nabíjanie elektrických áut, s viditeľným názvom značky 'TECHNOVOLT' hore.

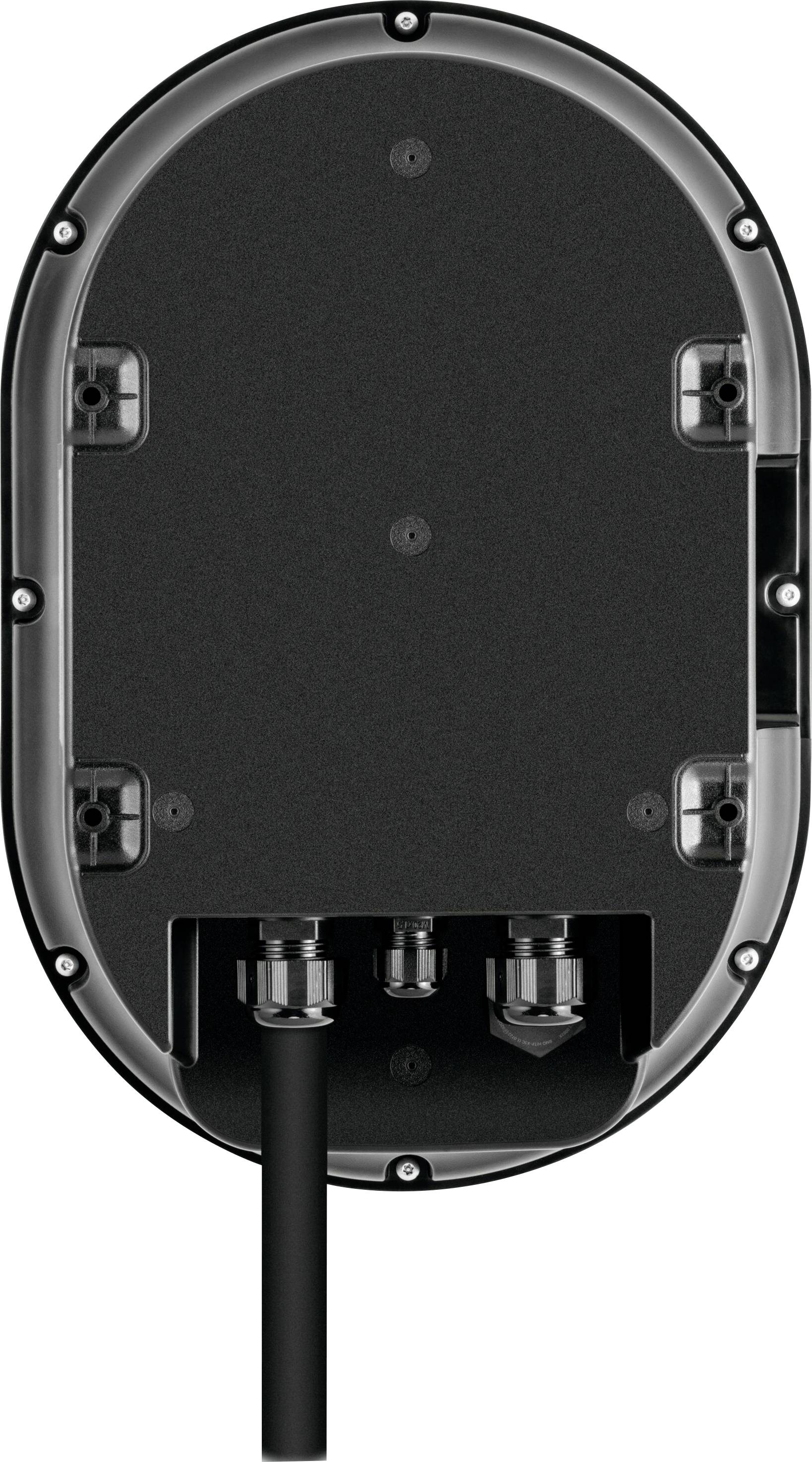

Oválne čierne zariadenie s káblovými vývodmi na spodnej strane. Má šesť viditeľných skrutiek a priehľadné bočné strany.

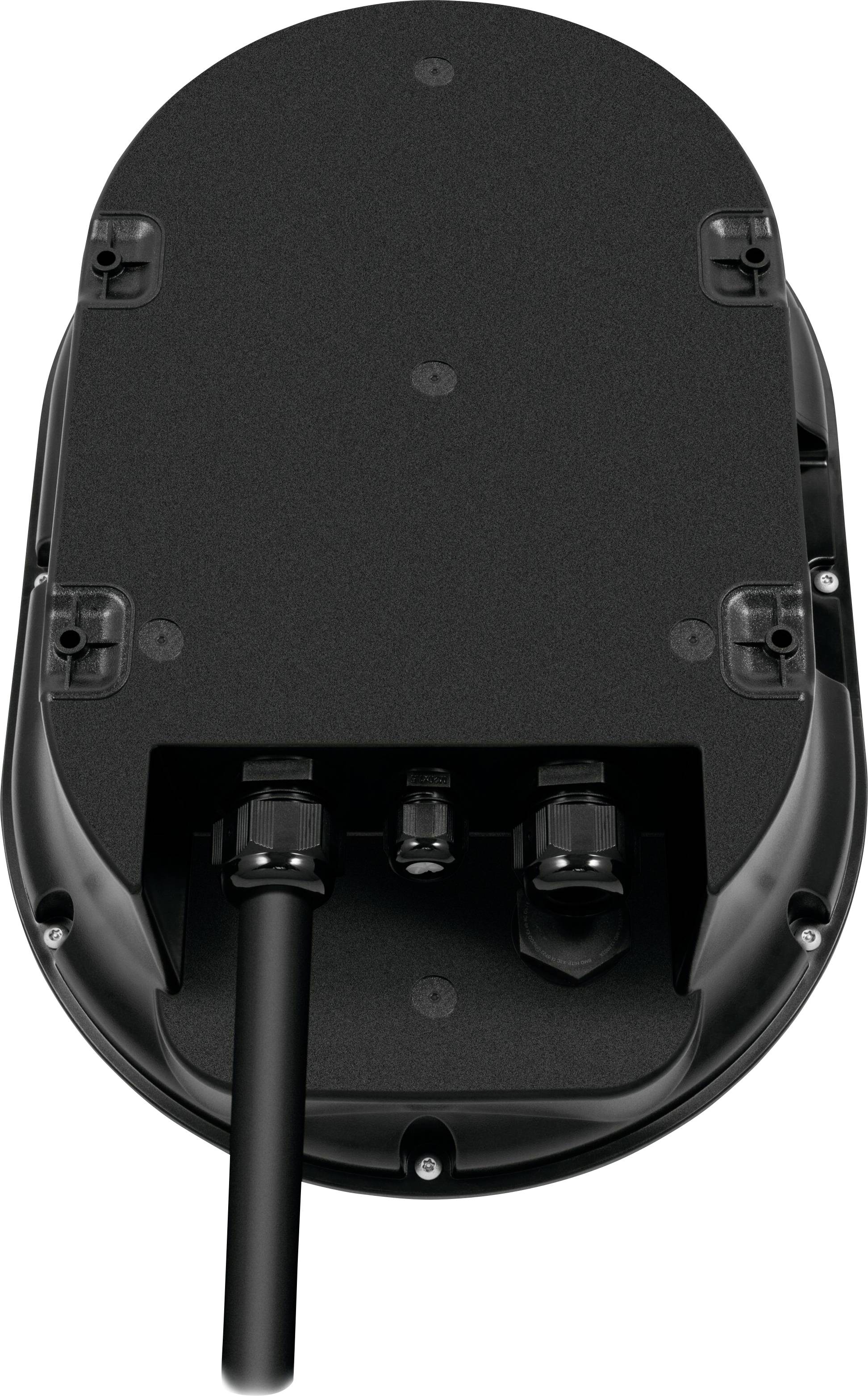

Spodná strana elektronického zariadenia s dvoma káblovými prípojkami a anténou uprostred. Kryt má štyri upevňovacie body.

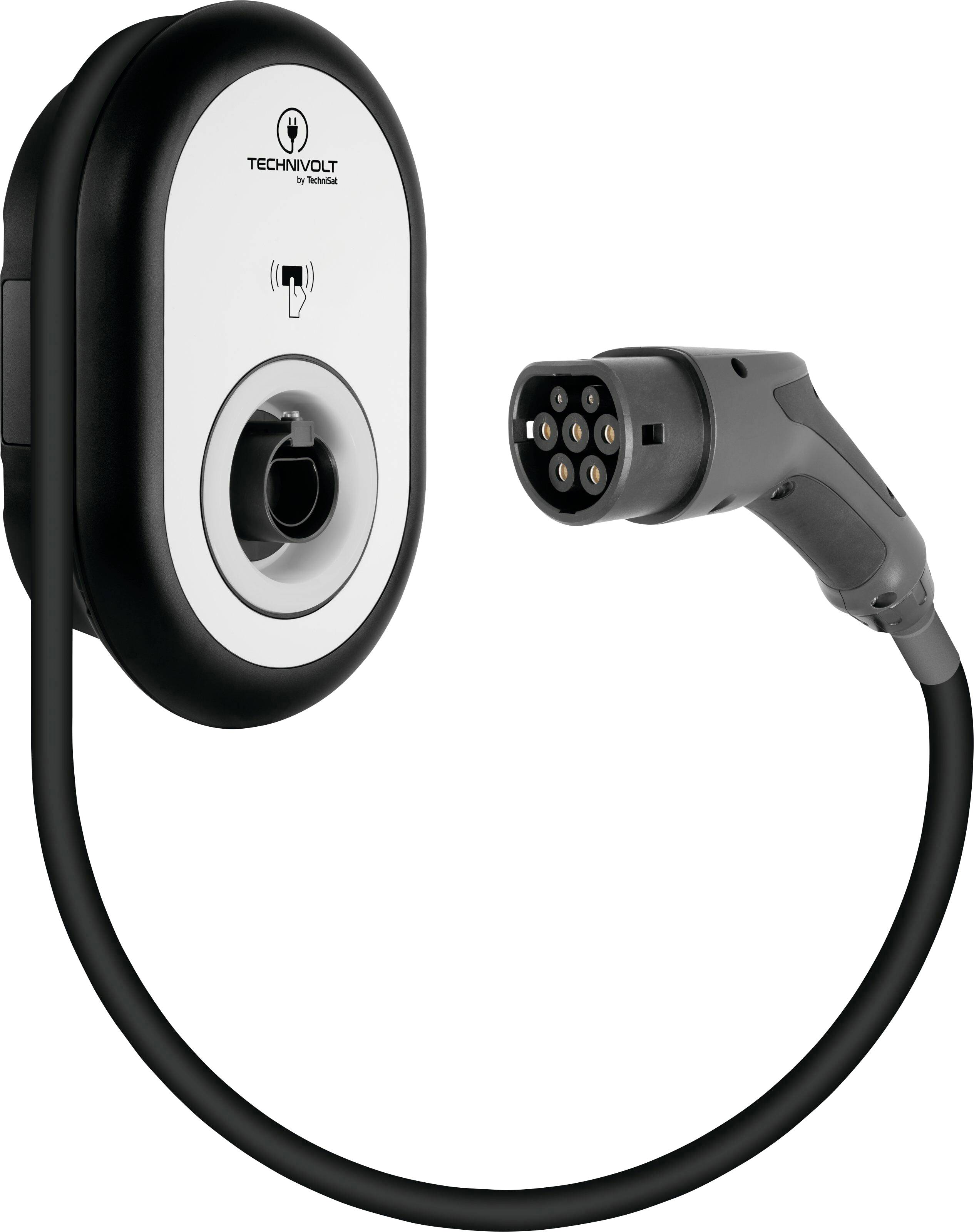

Nabíjacia stanica s káblom a konektorom na nabíjanie elektrických vozidiel.

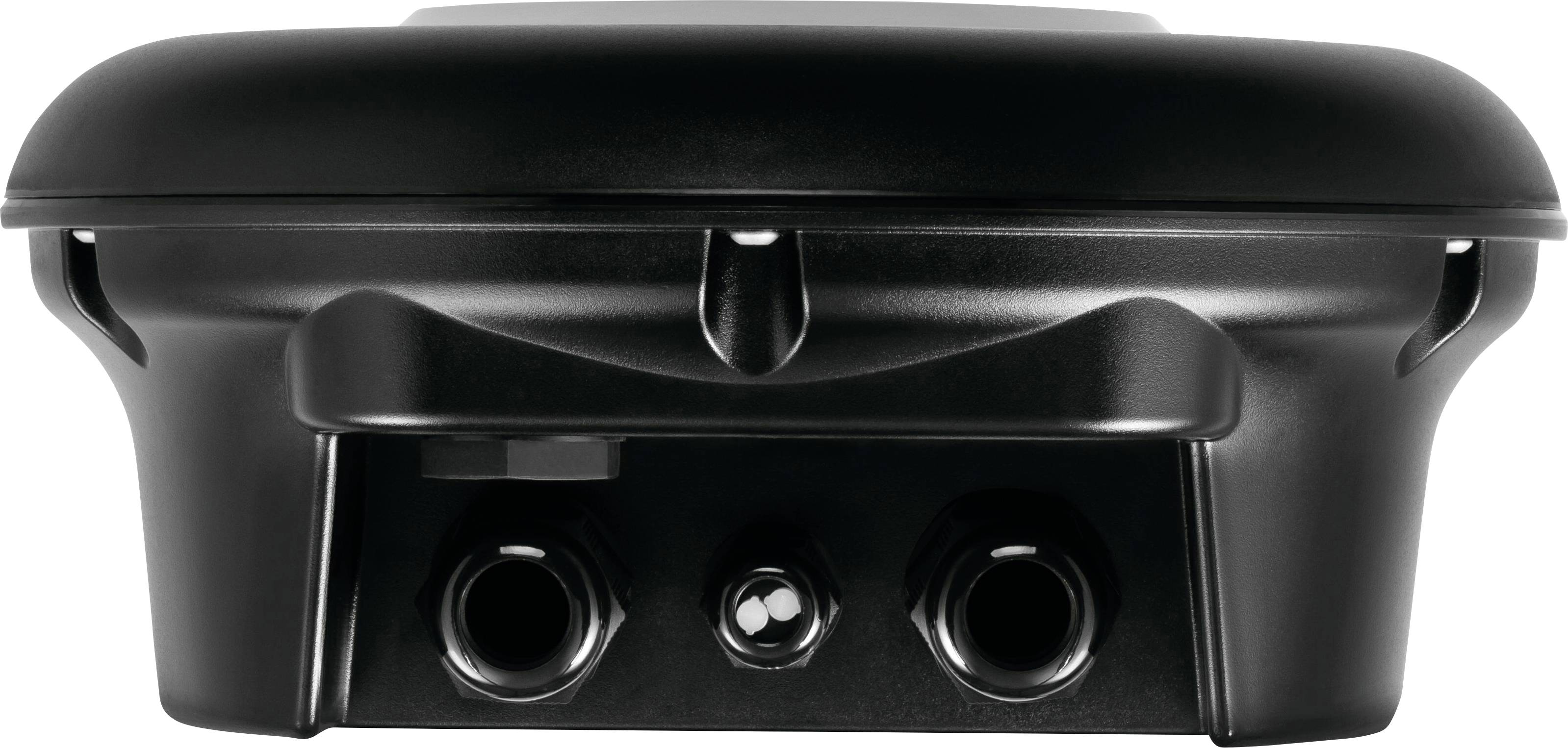

Čierne, obdĺžnikové zariadenie s troma vstupmi na spodnej strane, pravdepodobne určené pre elektrické alebo technické použitie.

1/6

Datasheety: (PDF)

Nie je k dispozícii

Nahlásiť právny incident

Nabíjacia stanica TECHNIVOLT 101

Hlavné benefity

S pevne pripojeným nabíjacím káblom typu 2
IP54 odolný voči poveternostným vplyvom
Nabíjací výkon 11 kW

Technické parametre

Kategória výrobku: nabíjacia stanica Wallbox

Autorizácia: RFID

Nabíjací zástrčka: typ 2

Režim nabíjania: Mode 3

Nabíjací prúd: 16 A

Počet konektorov: 1

Nabíjací výkon: 11 kW

Počet fáz: 1fázový a 3fázový

Menovité napätie: 230 V
400 V

Dĺžka kábla: 5 m

: IK10
IP54

Šírka: 215 mm

V: 460 mm

Hĺbka: 135 mm

Hmotnosť: 6.4 kg

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2424649 TechniSat TECHNIVOLT 101 nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 0000/6401

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2424649 TechniSat TECHNIVOLT 101 nabíjacia stanica Wallbox typ 2, Mode 3, 16 A, 11 kW, výstupů 1, RFID, 0000/6401

Popis

11 kW nabíjacia stanica s trvale pripojeným nabíjacím káblom podľa IEC 62196-2 typ 2.

Tento text bol preložený strojovo.

Prevedenie

Režim nabíjania v režime 3 podľa IEC 61851
Nabíjací prúd 16 A na fázu, možné aj jednofázové nabíjanie
Maximálny nabíjací prúd: 16 A na fázu
Integrované zavesenie kábla
Integrovaná detekcia jednosmerného poruchového prúdu 6 mA
Funkcia RFID na aktiváciu procesov nabíjania
Menovité napätie: 230/400 V
Menovitý prúd: 16 A, 3-fázový
Nominálna frekvencia: 50/60 Hz
Spotreba energie v pohotovostnom režime: 3,5 W
Sieťový kábel: 5 x 4 mm² (50 m), Ø 15 - 21 mm
Režim nabíjania: Režim 3, IEC61851-1
Nabíjacie pripojenie: pevný nabíjací kábel 5 m so zástrčkou typu 2, IEC-62196-2
Výstupné napätie: 230/400 V
Dátové rozhranie: RS485 Modbus
Materiál krytu: plast, nehorľavý
Odolnosť proti nárazu: IK10
RFID: ISO-14443A / B a ISO-15693.

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
