Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitálny osciloskop 350 MHz 4-kanálová 2.5 GSa/s 10 Mpts 8 Bit 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
4 Ks
Počet
Celkom (5 695,12 € / kus)
6 479,17 €
-12 %
5 695,12 €
bez DPH.
Doprava zadarmo
Už len 4 Ks skladom!
Hlavné benefity

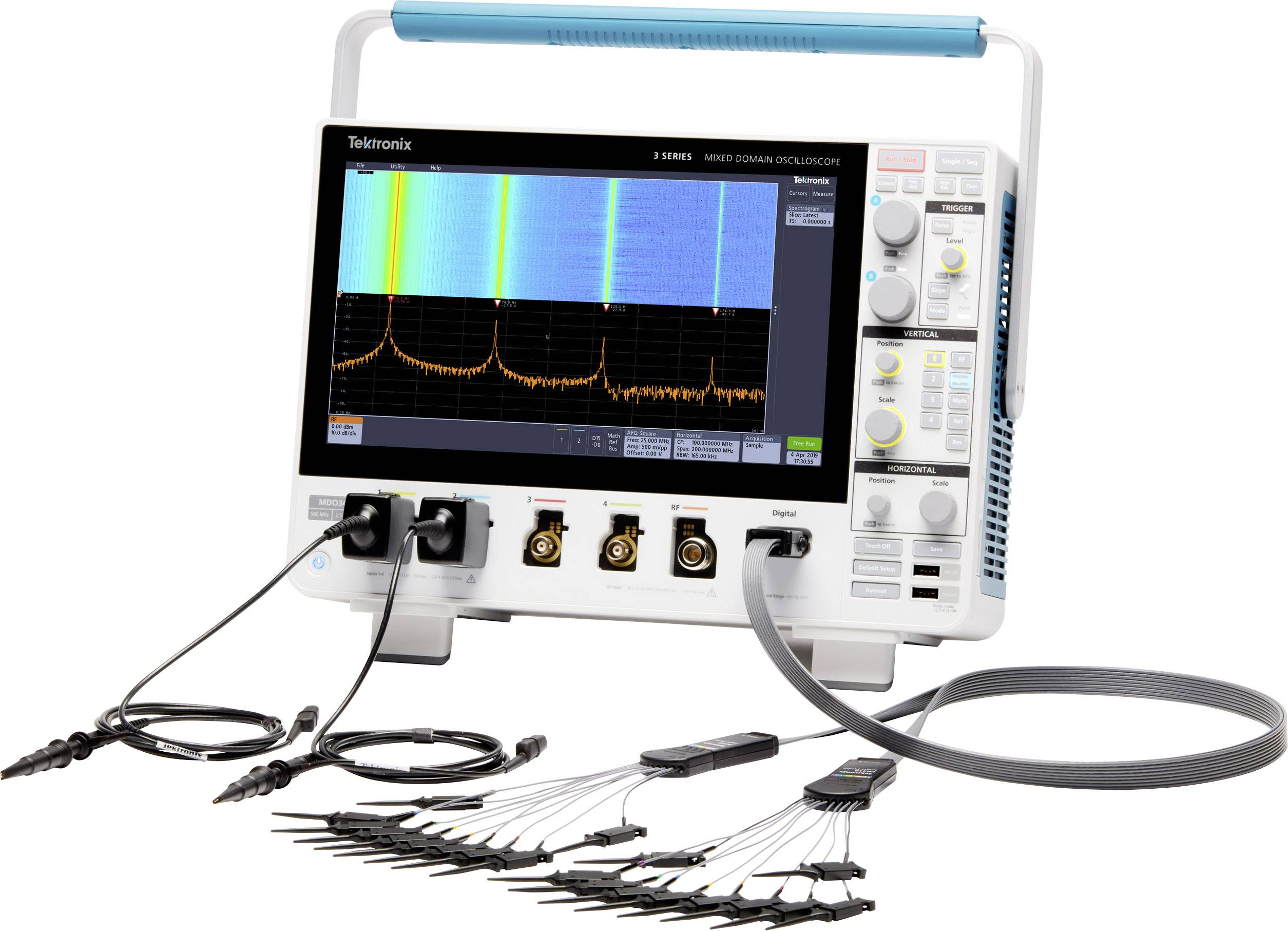

Osciloskop so zmiešanou doménou s možnosťami AFG, BND a MSO
- 350 MHz
- Počet analógových vstupov 4
Technické parametre
- Veľkosť displeja: 11,6"
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
350 MHz
- Vzorkovacej frekvencie na kanál
2.5 GSa/s
- Displej
Dotykový displej s rozlíšením 11,6 ”HD (1920 x 1080)
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
29.46 cm
- Časová základňa
1,14 ns
- Počet analógových vstupov
4
bez certifikátu
- Kategória merania
CAT II 300 V
- Vstupná impedancia
50 Ω
- Vstupné spojenie
AC, DC
- Vstupné napätie
230 V
- Rozmer.
(d x š x v) 148.6 x 370 x 252 mm
- Hmotnosť
5.3 kg
- Displej
LCD displej s rozlíšením 1920 x 1080
- Šírka
370 mm
- V
252 mm
- Dĺžka
148.6 mm
- Rozhranie
Ethernet
USB zariadenia
hostiteľský port USB
- Hĺbka pamäte na kanál (Mpts)
10 Mpts
- Typ
MDO34 3-BW-350 + AFG/BND/MSO
Na stiahnutie
Datasheet
Datasheet 3012969 Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitálny osciloskop 350 MHz 4-kanálová 2.5 GSa/s 10 Mpts 8 Bit 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3012969 Tektronix MDO34 3-BW-350 + AFG/BND/MSO digitálny osciloskop 350 MHz 4-kanálová 2.5 GSa/s 10 Mpts 8 Bit 1 ks
Popis
Vďaka najväšiemu displeju vo svojej triede, vylepšenej presnosti merania pri nízkych úrovniach signálu a špičkovému výkonu sondy nastavuje séria MDO 3 nový štandard pre stolové osciloskopy. Či už testujete návrh základného pásma pre IoT alebo jednoducho vykonávate merania EMI, séria 3 ponúka jedinečný integrovaný hardvérový spektrálny analyzátor s vynikajúcim výkonom pri testovaní RF a garantovanými RF špecifikáciami.
Oblasti použitia:
Integrovaná analýza sériových zberníc
Vďaka MDO série 3 môžete čeliť výzvam na systémovej úrovni s automatickým spúšťaním, dekódovaním a vyhľadávacími funkciami pre sériové zbernice. Možnosti sú k dispozícii jednotlivo alebo ako cenovo výhodný kompletný balík.
I2C, SPI RS-232 / 422 / 485 / UART · CAN/CAN FD, LIN, FlexRay · ODOSLANÉ · I2S/LJ/RJ/TDM · MIL-STD-1553, ARINC 429 • USB 2.0 (LS/FS/HS).
Meranie a analýza výkonnosti
Séria 3 ponúka riešenia pre testovanie výkonu, ktoré vám umožňujú získať rýchlejšie odpovede v dnešnom svete vyšších rýchlostí radenia a prísnejších limitov hluku.
Meranie straty výkonu na spínacom prvku • Meranie a analýza zvlnenia a šumu Charakterizácia vysokovýkonných polovodičových súčiastok.
Riešenie problémov s elektromagnetickým rušením (EMI)
Ak nedokážete určiť príčinu porúch spôsobených EMI, možno nebudete môcť produkt odoslať. MDO série 3 a jeho vstavaný spektrálny analyzátor vám pomôžu rýchlo lokalizovať zdroje elektromagnetického rušenia.
Technické školenie
Prekročte teóriu striedavého a jednosmerného prúdu a zaoberajte sa návrhmi zmiešaných signálov s logickými kanálmi a vstavaným frekvenčným analyzátorom. Osciloskopy Tektronix si zaslúžene zaslúžia reputáciu spoľahlivosti a patria medzi najčastejšie používané osciloskopy v priemyselných laboratóriách.
Spoľahlivé nástroje s trojročnou zárukou • Profesionálne nástroje, ktoré sa v priemysle široko používajú • K dispozícii s integrovaným generátorom funkcií, spektrálnym analyzátorom, logickými kanálmi a dekódovaním sériovej zbernice.
Tento text bol preložený strojovo.
Oblasti použitia:
Integrovaná analýza sériových zberníc
Vďaka MDO série 3 môžete čeliť výzvam na systémovej úrovni s automatickým spúšťaním, dekódovaním a vyhľadávacími funkciami pre sériové zbernice. Možnosti sú k dispozícii jednotlivo alebo ako cenovo výhodný kompletný balík.
I2C, SPI RS-232 / 422 / 485 / UART · CAN/CAN FD, LIN, FlexRay · ODOSLANÉ · I2S/LJ/RJ/TDM · MIL-STD-1553, ARINC 429 • USB 2.0 (LS/FS/HS).
Meranie a analýza výkonnosti
Séria 3 ponúka riešenia pre testovanie výkonu, ktoré vám umožňujú získať rýchlejšie odpovede v dnešnom svete vyšších rýchlostí radenia a prísnejších limitov hluku.
Meranie straty výkonu na spínacom prvku • Meranie a analýza zvlnenia a šumu Charakterizácia vysokovýkonných polovodičových súčiastok.
Riešenie problémov s elektromagnetickým rušením (EMI)
Ak nedokážete určiť príčinu porúch spôsobených EMI, možno nebudete môcť produkt odoslať. MDO série 3 a jeho vstavaný spektrálny analyzátor vám pomôžu rýchlo lokalizovať zdroje elektromagnetického rušenia.
Technické školenie
Prekročte teóriu striedavého a jednosmerného prúdu a zaoberajte sa návrhmi zmiešaných signálov s logickými kanálmi a vstavaným frekvenčným analyzátorom. Osciloskopy Tektronix si zaslúžene zaslúžia reputáciu spoľahlivosti a patria medzi najčastejšie používané osciloskopy v priemyselných laboratóriách.
Spoľahlivé nástroje s trojročnou zárukou • Profesionálne nástroje, ktoré sa v priemysle široko používajú • K dispozícii s integrovaným generátorom funkcií, spektrálnym analyzátorom, logickými kanálmi a dekódovaním sériovej zbernice.
Tento text bol preložený strojovo.
Prevedenie
- 3-AFG
- Generátor ľubovoľných priebehov s 13 preddefinovanými priebehmi, generovanie ľubovoľných priebehov a frekvenčná a amplitúdová modulácia.
- 3-MSO
- 16 digitálnych kanálov; vrátane digitálnej sondy P6316 a príslušenstva.
- 3-BND
- Pridá do balíka balík aplikácií (zahŕňa všetky sériové možnosti, ako aj možnosť analýzy výkonu).
