Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (D

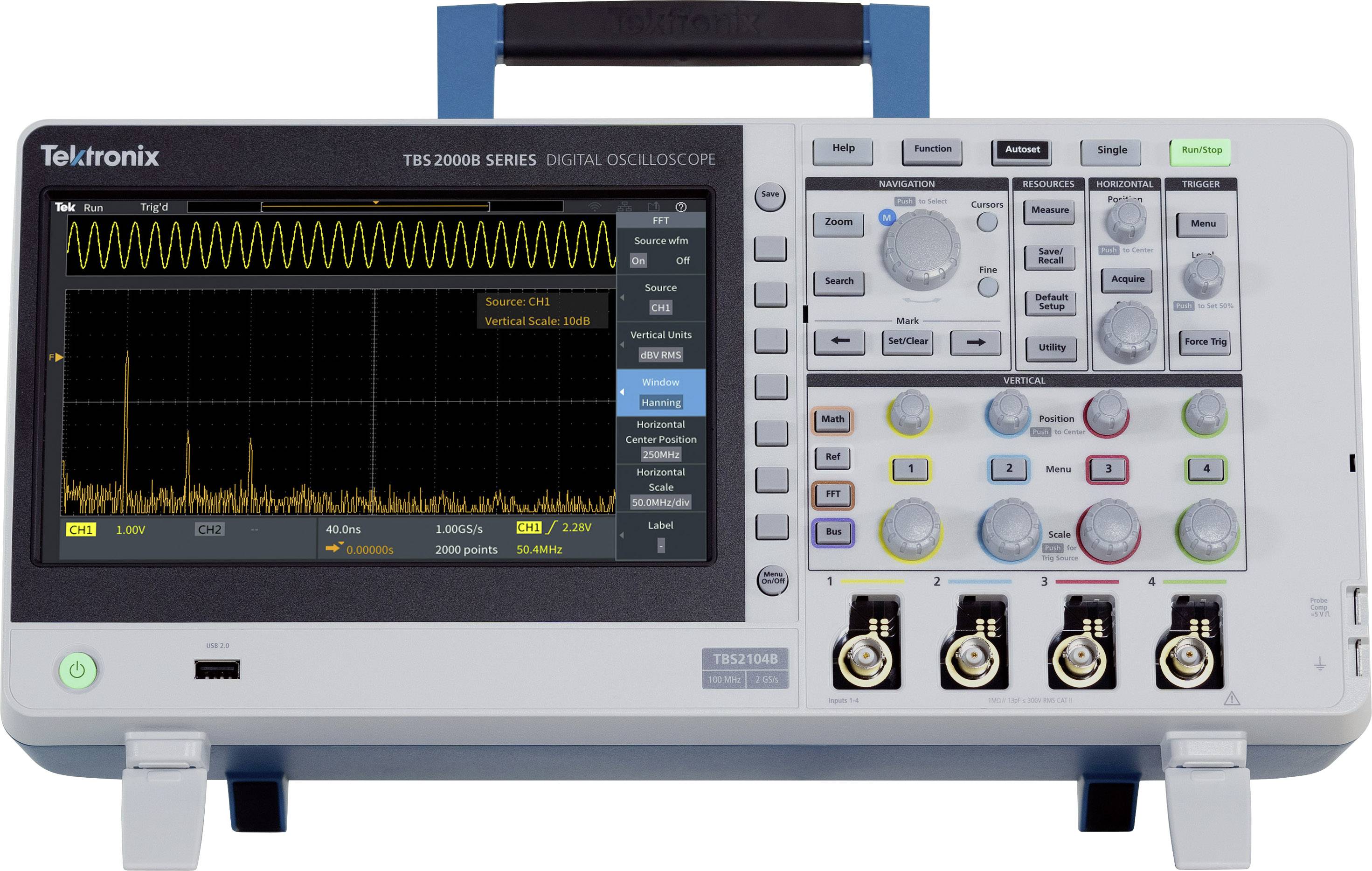

Digitálny osciloskop zobrazuje na obrazovke vlnovitú a spektrálnu krivku. Ovládacie gombíky sú umiestnené na pravej strane.

Štyri osoby diskutujú pred bielou tabuľou so skicami v laboratóriu, obklopené osciloskopmi a ďalšími elektronickými zariadeniami.

Muž vysvetľuje ženám údaje na obrazovke osciloskpu, v laboratóriu s počítačmi a elektronickými zariadeniami v pozadí.

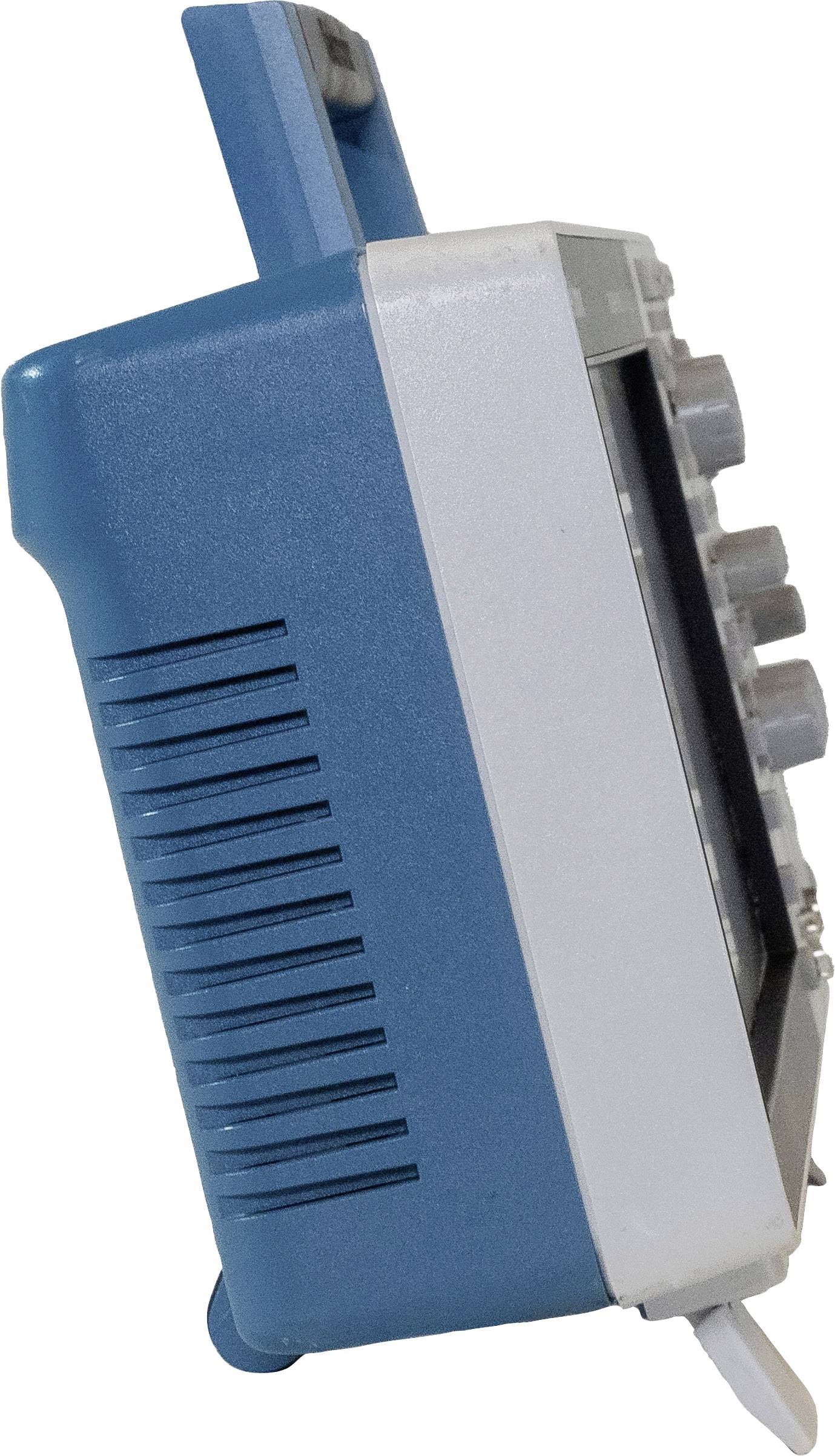

Prenosné modro-biele elektronické zariadenie s viacerými otočnými gombíkmi a vetracími otvormi po stranách.

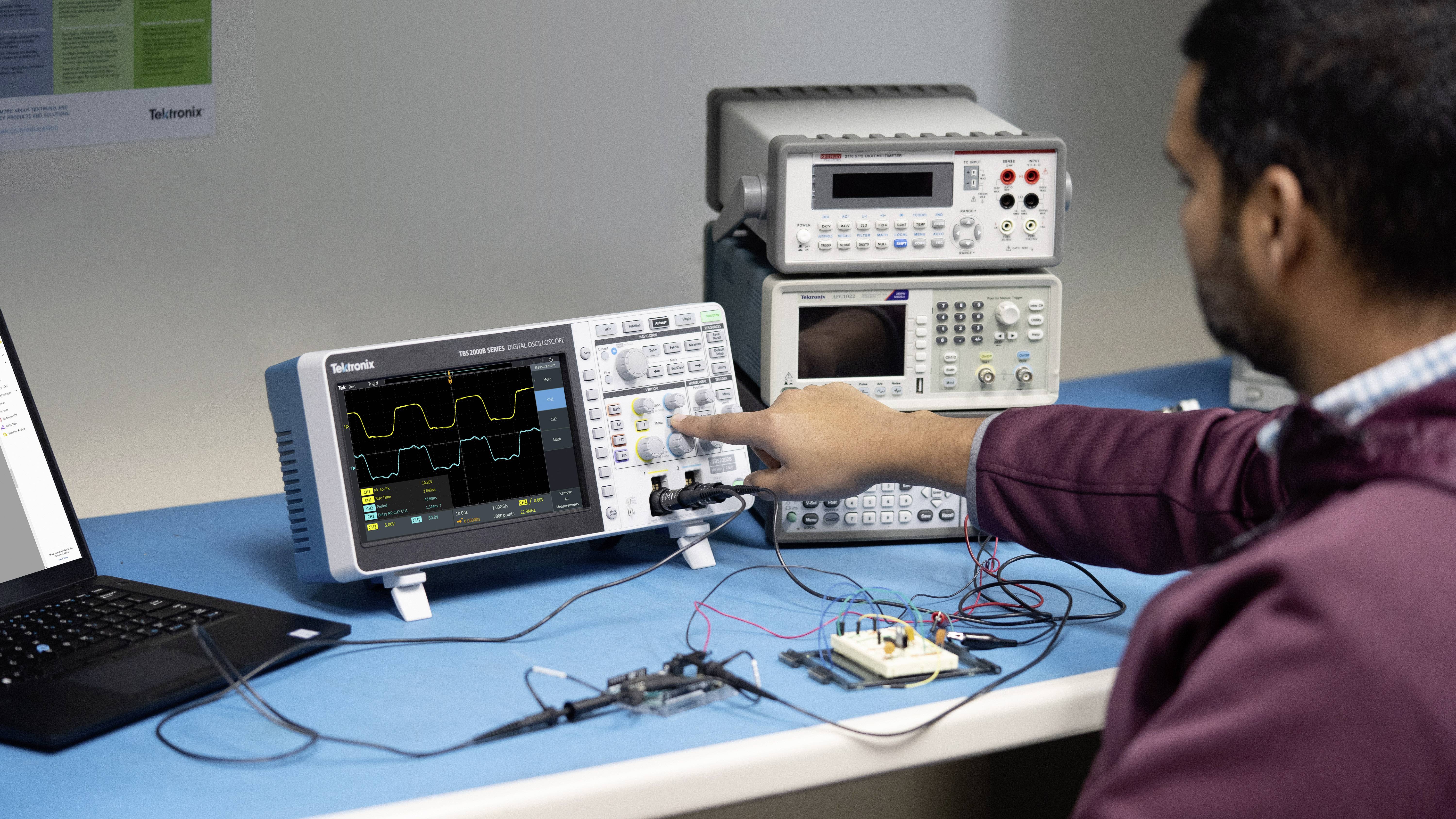

Jedna osoba obsluhuje osciloskop na stole za účelom merania elektrických signálov. V pozadí sú viditeľné ďalšie dva prístroje.

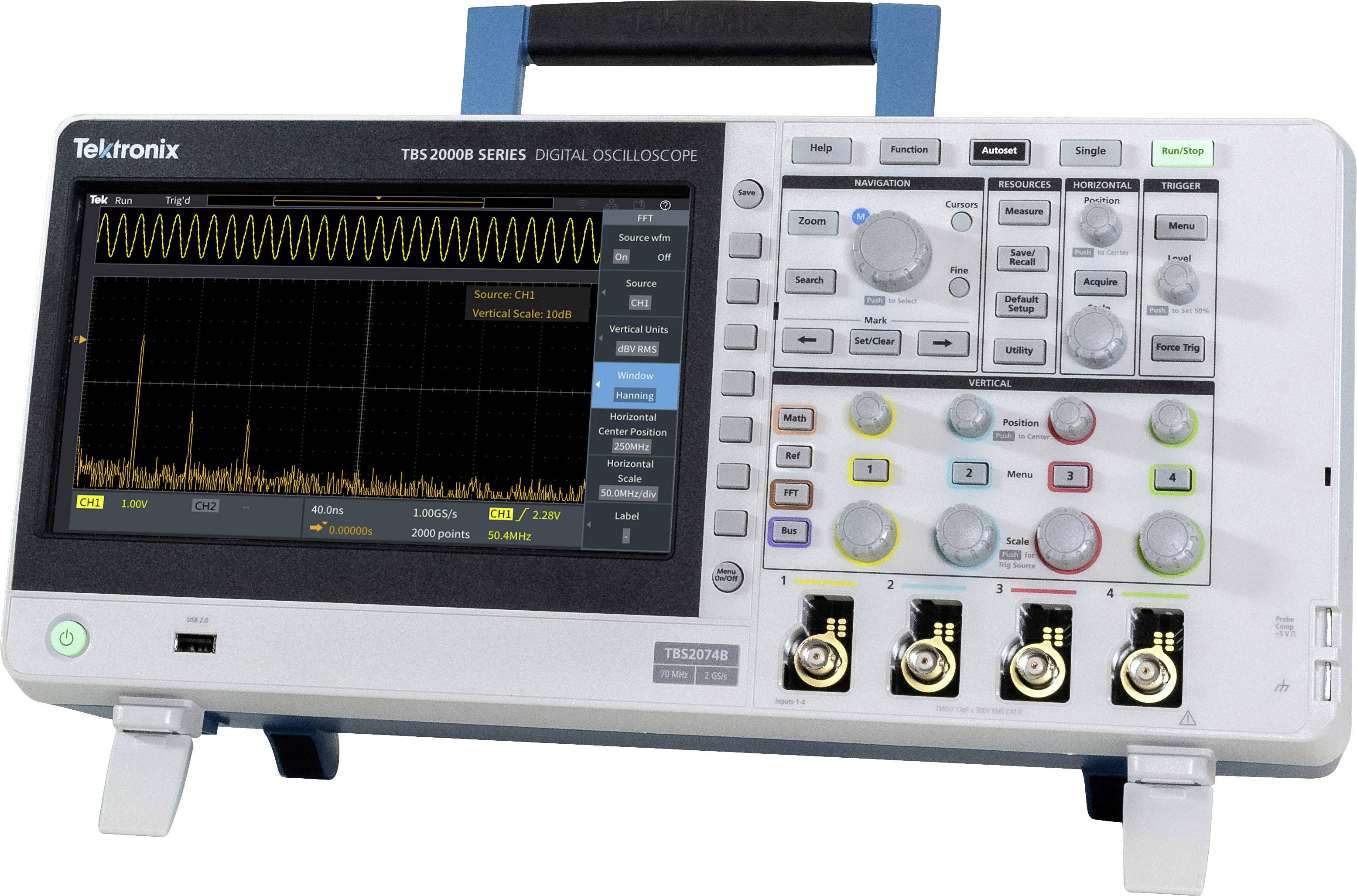

Digitálny osciloskop zobrazujúci priebeh vlny na obrazovke. Ovládacie prvky a konektory sú viditeľné.

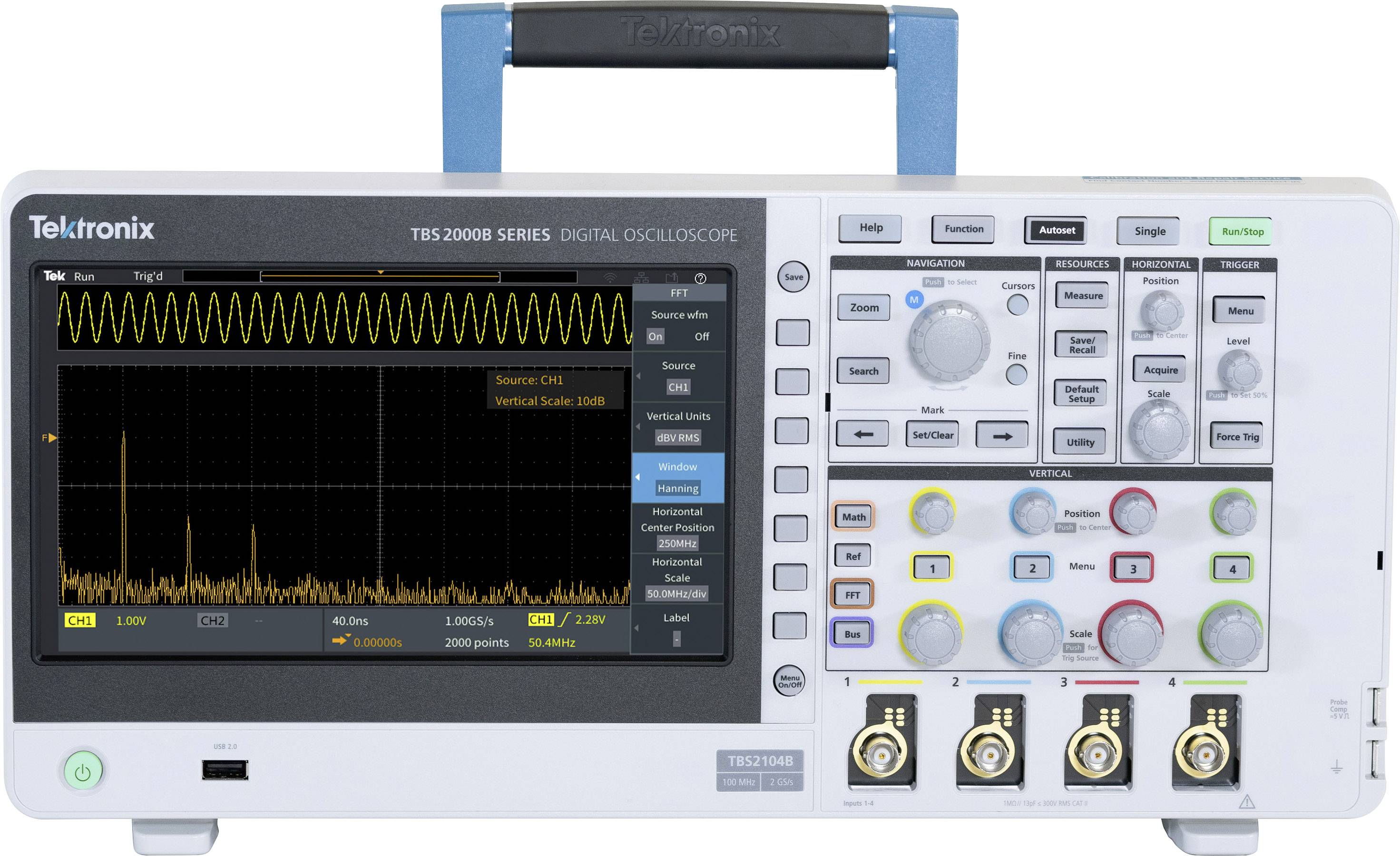

Digitálny osciloskop s grafickým zobrazením priebehu signálu na obrazovke, obklopený rôznymi ovládacími tlačidlami a konektormi.

1/7

Dodatočné informácie:

Doručenie: Ut 27. 10.

Počet

Set(y)

Celkom (2 955,28 € / kus)

2 955,28 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Digitálny osciloskop TBS2074B

Hlavné benefity

70 MHz
Počet analógových vstupov max. 4
Rozhranie sondy TekVPI podporuje aktívne, diferenciálne a prúdové sondy s automatickým stupňovaním a jednotkami
HelpEverywhere poskytuje užitočné rady pre nových používateľov na obrazovke
Integrovaná príručka Scope Intro poskytuje návod na obsluhu a základy osciloskopu
Plne kompatibilný so softvérom na správu laboratórií TekSmartLab pre vzdelávanie

Technické parametre

Kategória výrobku: digitálny osciloskop

Šírka pásma: 70 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Displej: 9 "(22,86 cm) TFT displej

Rozlíšenie: 8 Bit

Veľkosť obrazovky: 9 palca

Vlastnosti osciloskopu: digitálne pamäťové médium (DSO)

Počet analógových vstupov: 4

: ISO

Vertikálna odchýlka: 2 mV / div 10 V / div

Vstupná impedancia: 1 MΩ ± 0 %, 13 pF ± 1.5 p

Vstupné spojenie: DC, AC alebo GND

Napájanie: 230 V/AC

Rozmer.: (d x š x v) 128.1 x 412.8 x 201.5 mm

Hmotnosť: 4080 g

Displej: 800 x 480 TFT

Šírka: 412.8 mm

V: 201.5 mm

Dĺžka: 128.1 mm

Rozhranie: USB

Hĺbka pamäte na kanál (Mpts): 5 Mpts

Typ: TBS2074B

Varianty(Všetky ceny sú bez DPH.)

Počet analógových vstupov

Kalibrované podľa

Šírka pásma

Vlastnosti osciloskopu

Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2468368

Tento produkt

ISO

70 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2204B digitálny osciloskop 200 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2237855

bez certifikátu

200 MHz

Tektronix TBS2072B digitálny osciloskop 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237856

bez certifikátu

70 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2074B digitálny osciloskop 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237857

bez certifikátu

70 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2102B digitálny osciloskop 100 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237858

bez certifikátu

100 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2104B digitálny osciloskop 100 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237859

bez certifikátu

100 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2202B digitálny osciloskop 200 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2237860

bez certifikátu

200 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2072B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (DSO) 1 ks

Objednávacie číslo:2468365

ISO

70 MHz

digitálne pamäťové médium (DSO)

Tektronix TBS2104B digitálny osciloskop Kalibrované podľa (ISO) 100 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2468367

ISO

100 MHz

Tektronix TBS2204B digitálny osciloskop Kalibrované podľa (ISO) 200 MHz 2 GSa/s 8 Bit 1 ks

Objednávacie číslo:2468369

ISO

200 MHz

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2468368 Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (D

Prehlásenie o zhode

Prehlásenie o zhode 2468368 Tektronix TBS2074B digitálny osciloskop Kalibrované podľa (ISO) 70 MHz 2 GSa/s 5 Mpts 8 Bit digitálne pamäťové médium (D

Popis

Osciloskopy radu TBS2000B s 9-palcovým displejom WVGA, dĺžkou záznamu 5 miliónov bodov a vzorkovacou frekvenciou 2 GS / s zachytávajú a zobrazujú výrazne viac signálov, ktoré vám pomôžu pri ladení a overovaní návrhov. Analyzujte svoje signály jednoducho a bezpečne pomocou nových kurzorových displejov s vlnovým tvarom a 32 automatických meraní, z ktorých každé má informatívne tipy. Rozhranie sondy TekVPI® podporuje tradičné pasívne sondy BNC, ale tiež umožňuje široké pokrytie aplikácií s najnovšími sondami aktívneho napätia a prúdu.

Tento text bol preložený strojovo.
