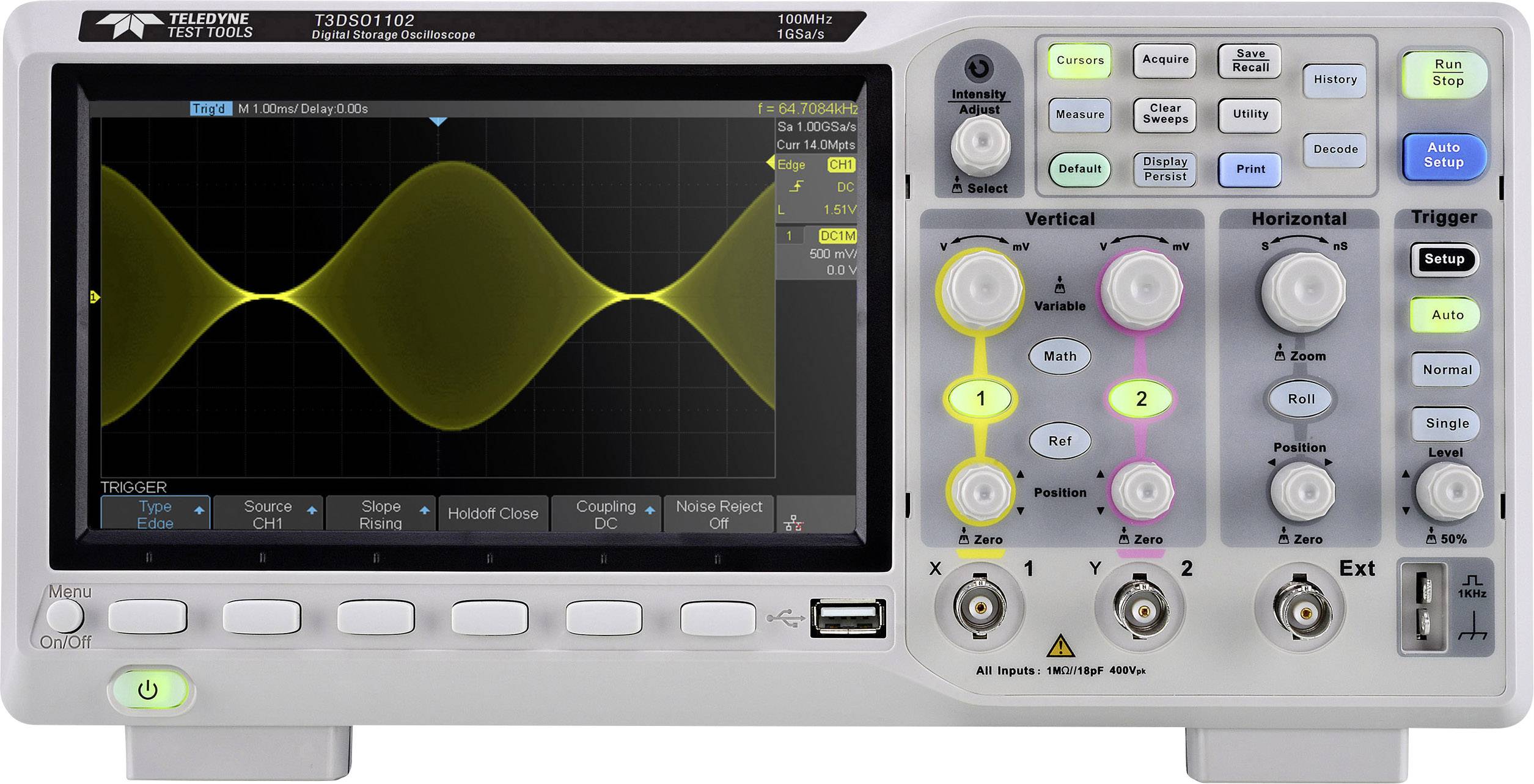

Teledyne LeCroy T3DSO1102 digitálny osciloskop Kalibrované podľa (DAkkS) 100 MHz 1 GSa/s 14 Mpts 8 Bit digitálne pamäťov
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (1 223,58 € / kus)
1 223,58 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Osciloskop T3DSO1102
- 100 MHz
- Počet analógových vstupov max. 2
- Modely so šírkou pásma 100 MHz, 200 MHz
- Nová generácia technológie vysokorýchlostného zobrazovania:
- • Rýchlosť získania krivky až 100 000 wfm / s (normálna prevádzka) a 400 000 wfm / s (režim sekvencie)
- • Podporuje 256-stupňové stupne intenzity a režimy farebného zobrazenia. Dĺžka záznamu až 14 Mpts
- • Digitálny uvoľňovací systém
- Spúšťanie a dekódovanie pomocou sériovej zbernice (štandardné), podporuje protokoly IIC, SPI, UART, RS232, CAN, LIN
- Spúšťanie videa, podporuje HDTV
- Nízky šum v pozadí vďaka stupniciam napätia od 500 μV / diel do 10 V / diel
- Funkcia záznamu priebehu krivky (History), maximálna dĺžka zaznamenaného krivky je 80 000 obrázkov.
Technické parametre
- Kategória výrobku
digitálny osciloskop
- Šírka pásma
100 MHz
- Vzorkovacej frekvencie na kanál
1 GSa/s
- Displej
TFT-LCD 800 x 480 pixelov
- Rozlíšenie
8 Bit
- Veľkosť obrazovky
17,78 cm
- Vlastnosti osciloskopu
digitálne pamäťové médium (DSO)
- Časová základňa
1,0 ns / diel - 100 s / diel
- Počet analógových vstupov
2
DAkkS
- Kategória merania
CAT II
- Vstupná impedancia
1 MΩ
- Vstupné spojenie
DC, AC, GND
- Vstupné napätie
240 V
- Napájanie
100 - 240 V str., 50/60/400 Hz
- Rozmer.
(d x š x v) 151 x 312 x 132.6 mm
- Displej
TFT-LCD 800 x 480 pixelov Pixel
- Šírka
312 mm
- V
132.6 mm
- Dĺžka
151 mm
- Rozhranie
USB zariadenia
hostiteľský port USB
LAN
- Hĺbka pamäte na kanál (Mpts)
14 Mpts
- Typ
T3DSO1102
Na stiahnutie
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2388355 Teledyne LeCroy T3DSO1102 digitálny osciloskop Kalibrované podľa (DAkkS) 100 MHz 1 GSa/s 14 Mpts 8 Bit digitálne pamäťov
Popis
Nové osciloskopy T3DSO1000 od spoločnosti Teledyne Test Tools majú 2 a 4-kanálové modely. 2-kanálový model je vybavený 100 MHz analógovou šírkou pásma, jedným ADC, maximálnou vzorkovacou frekvenciou 1 GSa / s a jedným pamäťovým modulom so vzorkovou pamäťou 14 Mpts. 4-kanálové modely sú k dispozícii vo verziách 100 a 200 MHz a obsahujú dva ADC s rýchlosťou 1 GSa / s a dva pamäťové moduly s rýchlosťou 14 Mpts. Keď sú aktivované všetky kanály, každý kanál má vzorkovaciu frekvenciu 500 MSa / s a štandardnú dĺžku záznamu 7 Mpts. Ak je na jeden ADC aktívny iba jeden kanál, maximálna vzorkovacia frekvencia je 1 GSa / s a maximálna dĺžka záznamu je 14 Mpts. Pre jednoduchšie použitie sú najčastejšie používané funkcie prístupné prostredníctvom užívateľsky príjemného dizajnu predného panela.
Tento produkt je štandardne dodávaný s možnosťami spúšťania a dekódovania sériovej zbernice I2C, SPI, UART, RS232, CAN a LIN.
Tento text bol preložený strojovo.
Tento produkt je štandardne dodávaný s možnosťami spúšťania a dekódovania sériovej zbernice I2C, SPI, UART, RS232, CAN a LIN.
Tento text bol preložený strojovo.
Prevedenie
- 10 druhov klávesových skratiek s jedným tlačidlom, podporuje automatické nastavenie, štandardné nastavenie, kurzor, kótu, rolovanie, históriu, zobrazenie / pretrvávanie, jasný pohyb, zväčšenie a tlač.
Rozsah dodávky
- 0
