Teledyne LeCroy T3DSO724HD digitálny osciloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO) 1 ks

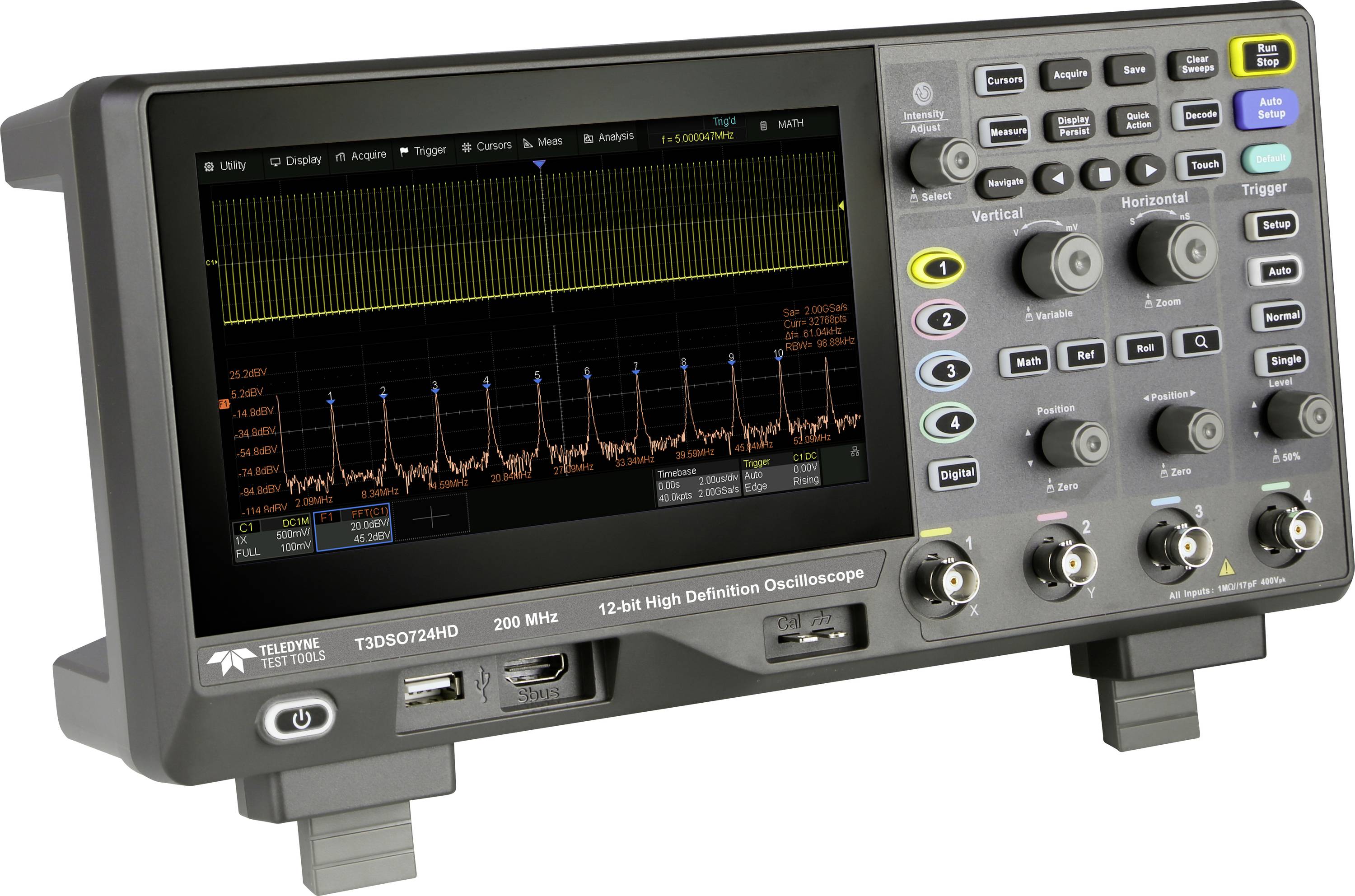

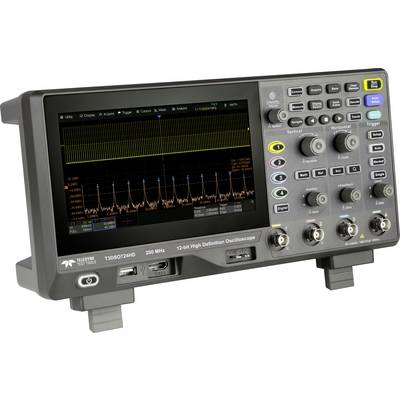

Osciloskop zobrazujúci tvarový vzor na svojej obrazovke, s označenými otočnými gombíkmi a ovládačmi pre vertikálne, horizontálne a spúšťacie nastavenia.

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (1 760,16 € / kus)

1 760,16 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Teledyne LeCroy, 200 MHz, 500 MS/s per Ch, 2 GS/s interleaved, 4 CH, 100 Mpts/Ch Oscilloscope with 7" Color Display

Teledyne LeCroy's T3DSO700HD Digital Oscilloscopes are available in bandwidths of 70 MHz, 100 MHz and 200 MHz, have maximum record length of 100 Mpts/ch, and display 4 analog channels + optional 16 digital channels mixed signal analysis ability.

Technické parametre

12-bitový analógovo-digitálny prevodník
maximálna dĺžka nahrávania až 100 Mpts/Ch
Rýchlosť snímania priebehov až 120 000 wfm/s (normálny režim) / 500 000 wfm/s (sekvenčný režim)
Zmiešaný signálový osciloskop (MSO) s voliteľnými 16 digitálnymi kanálmi
Nízka hladina šumu 70 μVrms pri šírke pásma 200 MHz
Pokročilé spúšťanie (vrátane sériovej zbernice) a dekódovanie (I2C, SPI, UART, CAN, LIN)
Bodeho graf a mocninná analýza ako štandard

Kategória výrobku: digitálny osciloskop

Šírka pásma: 200 MHz

Vzorkovacej frekvencie na kanál: 2 GSa/s

Displej: 7-palcový TFT-LCD kapacitný dotykový displej s rozlíšením 1024 x 600

Rozlíšenie: 12 Bit

Veľkosť obrazovky: 7 palca

Vlastnosti osciloskopu: mixovaný signál (MSO)

Časová základňa: 2 ns/div – 1000 s/div

Počet analógových vstupov: 4

: bez certifikátu

Vertikálna odchýlka: 0,5 mV/diel – 10 V/diel

Vstupná impedancia: 1 MΩ

Vstupné spojenie: DC, AC, GND

Vstupné napätie: 400 V

Napájanie: 240 V/50 - 60 Hz

Rozmer.: (d x š x v) 132.6 x 312 x 151 mm

Hmotnosť: 2.6 kg

Počet digitálnych vstupov max.: 16

Displej: 1024×600 Pixel

Šírka: 312 mm

V: 151 mm

Dĺžka: 132.6 mm

Rozhranie: LAN
USB zariadenia
hostiteľský port USB

Hĺbka pamäte na kanál (Mpts): 100 Mpts

Typ: T3DSO724HD

Na stiahnutie

Datasheet

Datasheet 3521320 Teledyne LeCroy T3DSO724HD digitálny osciloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO) 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3521320 Teledyne LeCroy T3DSO724HD digitálny osciloskop 200 MHz 2 GSa/s 100 Mpts 12 Bit mixovaný signál (MSO) 1 ks

Popis

A Modern, ultra low cost 12 bit Oscilloscope available in 70 MHz, 100 MHz and 200 MHz bandwidths all with 4 channels. Each Oscilloscope comes with all trigger/decode and analysis software as standard as well as optional 16 channel logic probe to provide mixed signal capability. A truly low cost, feature packed 12 bit high definition Oscilloscope each with a large 7" colour touchscreen display.

Tento text bol preložený strojovo.

Prevedenie

70 MHz, 100 MHz and 200 MHz bandwidth models, 12-bit ADC, Includes all trigger/decode and analysis software, an optional 16 channel logic probe for mixed signal capability with a large 7" colour touchscreen.
