Telegärtner 100023417 100023417 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

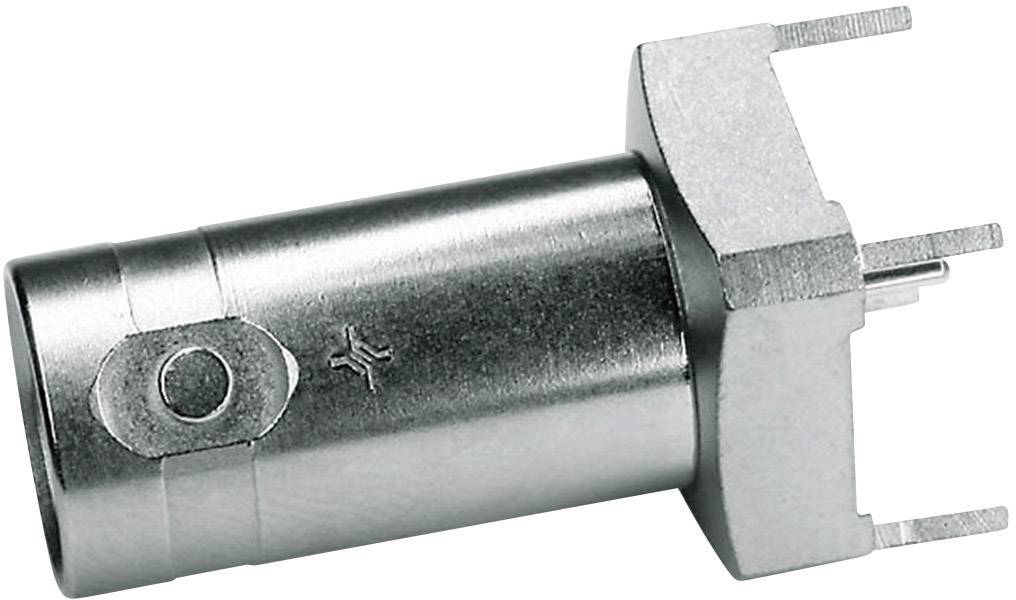

Kovový elektrický konektor, valcovitého tvaru, s viacerými kontaktnými kolíkmi na konci. Používa sa pre audio alebo video zariadenia.

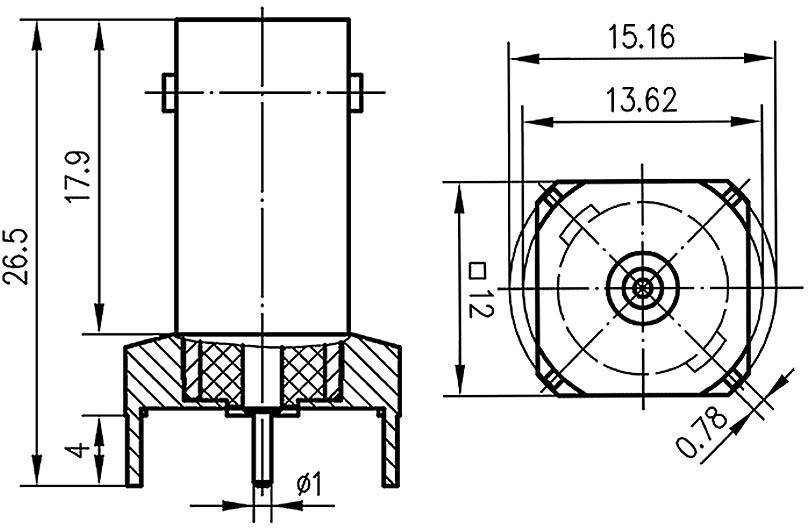

Technický výkres motora s bočným a pôdorysným pohľadom. Rozmery: výška 26,5 mm, šírka 15,16 mm, hĺbka 13,62 mm; priemer dole 12 mm.

1/2

Skupina káblov

LTP

Kategória výrobku

BNC konektor

Prevedenie

zásuvka, vstavateľná vertikálna

Impedancia

50 Ω

Pripojenie

tlačené

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (8,93 € / kus)

8,93 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

BNC konektor

Označenie zástrčky je definované podľa tvaru vnútorného vodiča.
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Inštalačný rozmer: Z06

Skupina káblov: LTP

Kategória výrobku: BNC konektor

Prevedenie: zásuvka, vstavateľná vertikálna

Impedancia: 50 Ω

Pripojenie: tlačené

Obsah: 1 ks

Materiál puzdra: mosadz poniklovaná

Číslo výrobcu: 100023417

Izolačný odpor: ≥ 5 GΩ

Izolačný materiál: PTFE

Materiál kontaktu: mosadz pozlátená

Spĺňa RoHS: áno

Prevádzková teplota: -40 - +155 °C

Typ: 100023417

Typ upevnenia: bajonetové

Na stiahnutie

Datasheet

Datasheet 1090840 Telegärtner 100023417 100023417 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1090840 Telegärtner 100023417 100023417 BNC konektor zásuvka, vstavateľná vertikálna 50 Ω 1 ks

Popis

Séria BNC obsahuje najbežnejšie používané koaxiálne konektory, ktoré sa používajú až do frekvencie 4 GHz. Majú bajonetový zámok a sú dostupné vo verziách s charakteristickou impedanciou 50 Ω a 75 Ω. Existujú varianty konektorov pre flexibilné, polopružné a polotuhé káble. Konektory PCB série BNC sú k dispozícii ako spájkovacie alebo lisovacie formy. V závislosti od verzie sú káble spojené krimpovaním, zvieraním alebo spájkovaním. Konektory série BNC sa používajú na prenos signálu, dát a videa.

Tento text bol preložený strojovo.
